新型屏蔽材料是國民經濟和社會發展的重要物質基礎，

為了提升我國新型屏蔽材料產業的軌跡競爭力與話語權，

現在許多科研機構都在積極研發高端新型屏蔽材料，

他們在研發的過程中肯定就會需要檢測材料的電磁屏蔽效能值，

測試平面材料的電磁屏蔽效能值我們一般采用同軸法測試，

同軸法電磁屏蔽效能測試又分為三種針對不同屏蔽范圍的平面材料的測試裝置，

那么這幾種測試方法對平面材料又有哪些尺寸要求呢

1，法蘭同軸法測試平面材料電磁屏蔽效能

A,測試頻率范圍：30M-3G

B,對屏蔽材料的尺寸要求，

由于測試30M-3G的電磁屏蔽效能裝置HDS-35 的法蘭盤直徑是10CM，

所以所測材料需要至少是10CM*10CM

2，小法蘭同軸法測試平面材料電磁屏蔽效能

A,測試頻率范圍：10M-8G

B,對屏蔽材料的尺寸要求

電磁屏蔽效能測試儀器HDS-85，它的法蘭盤直徑是7CM，

所以對于所測材料尺寸要求至少是7CM*7CM

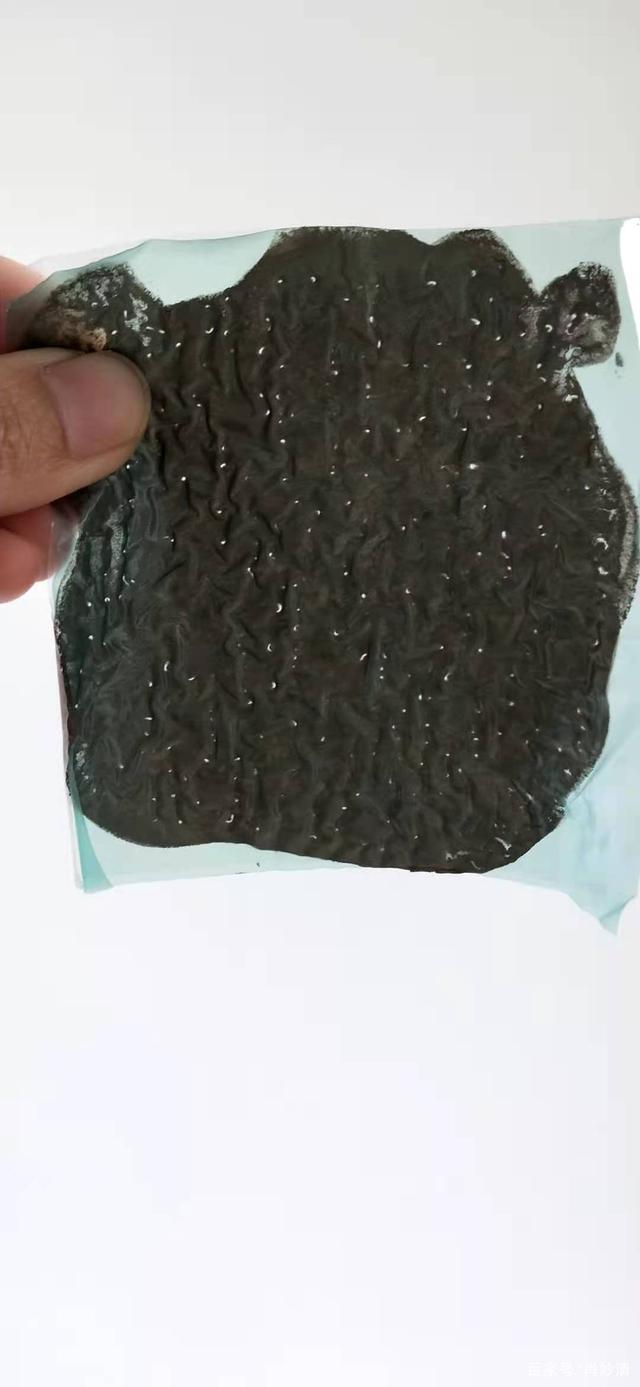

還有一些材料比如屏蔽涂料需要測試的時候需要涂在附著層上面，

但是不要有氣孔，有氣孔會影響測試值。

如下圖
