• 工作原理

步進電機驅動器根據外來的控制脈沖和方向信號，通過其內部的邏輯電路，控制步進電機的繞組以一定的時序正向或反向通電， 使得電機正向/反向旋轉，或者鎖定。

以1.8度兩相步進電機為例：當兩相繞組都通電勵磁時，電機輸出軸將靜止并鎖定位置。在額定電流下使電機保持鎖定的最大力矩為保持力矩。如果其中一相繞組的電流發生了變向，則電機將順著一個既定方向旋轉一步（1.8度）。同理，如果是另外一項繞 組的電流發生了變向，則電機將順著與前者相反的方向旋轉一步（1.8度）。當通過線圈繞組的電流按順序依次變向勵磁時，則電 機會順著既定的方向?qū)崿F(xiàn)連續旋轉步進，運行精度非常高。對于 1.8度兩相步進電機旋轉一周需200步。

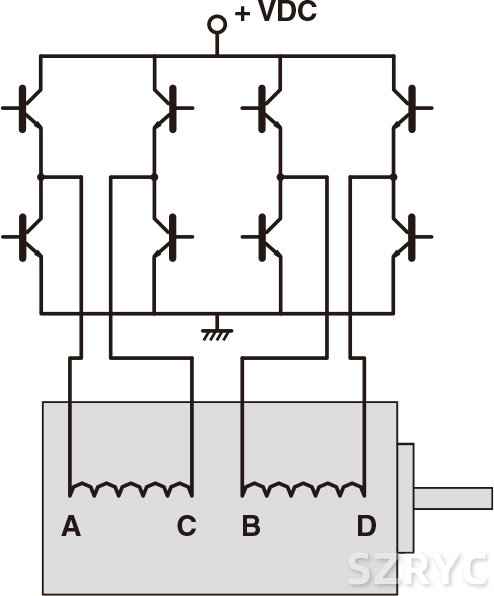

兩相步進電機有兩種繞組形式：雙極性和單極性。雙極性電機每相上只有一個繞組線圈，電機連續旋轉時電流要在 同一線圈內依次變向勵磁，驅動電路設計上需要八個電子開關進 行順序切換。

單極性電機每相上有兩個極性相反的繞組線圈，電機連續旋轉時只要交替對同一相上的兩個繞組線圈進行通電勵磁。驅動電路設 計上只需要四個電子開關。在雙極性驅動模式下，因?yàn)槊肯嗟睦@組線圈為100%勵磁，所以雙極性驅動模式下電機的輸出力矩比單極性驅動模式下提高了約 40%。

• 準確位置控制

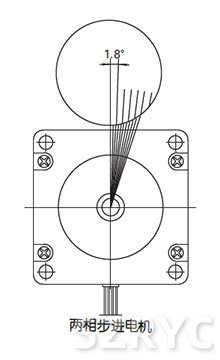

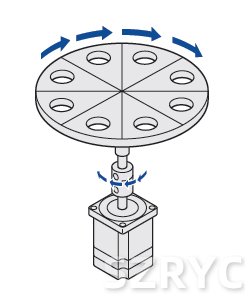

步進電機以一個固定的步距角轉動，就像時鐘內的秒針。這個角度稱為基本步距角。鳴志提供兩種基本步距角來作為標準電機：基本步距角為1.8°的兩相步進電機和基本步距角為1.2°的三相步進電機。

除標準電機以外，鳴志也提供其它基本步距角的步進電機，分別是0.72°，0.9°，1.5°，3.6°，3.75°。這些電機并沒有列在此目錄中，具體事宜請聯系鳴志公司。

• 簡單的脈沖信號控制

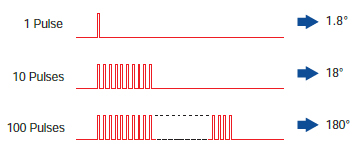

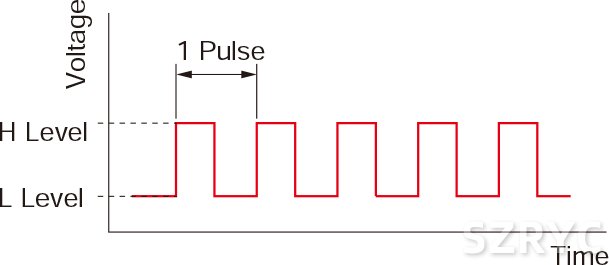

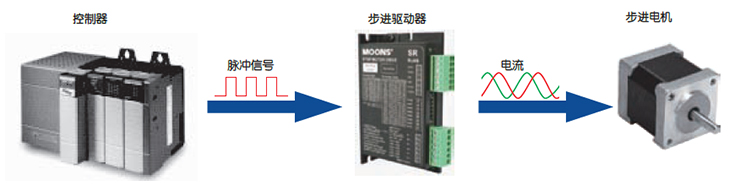

需高精度定位的系統如下所示。控制器發出的脈沖信號可以準確地控制步進電機的轉動角度和速度。

• 能夠頻繁啟動/ 停止

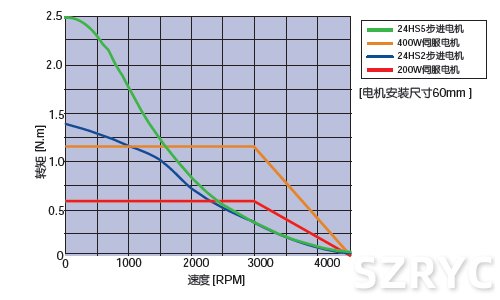

• 相同尺寸下的伺服電機與步進電機的速度力矩特性比較

• 電機在停止位置自保持

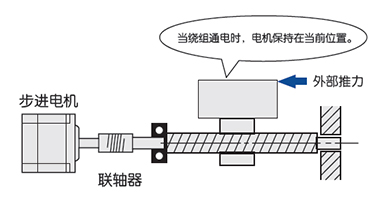

繞組通電時步進電機具有全部的保持力矩。這就意味著步進電機可以在不使用機械剎車的情況下保持在停止位置。

• 裝有電磁剎車的電機

一旦電源被切斷，電機自身的保持力矩丟失，電機不能在垂直操作中或施加外力作用下保持在停止位置。在提升和其它相似應用中需要使用帶電磁剎車的電機。

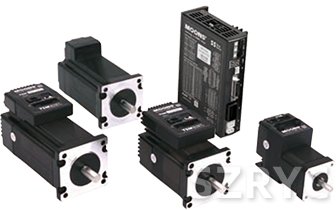

• 閉環伺服控制步進電機

鳴志創新性地將伺服控制技術融入步進電機之中，創造出具有全新優異性能表現的運動控制終端—步進伺服。步進伺服驅動器大大提升了步進電機的運行效果，具有控制更智能、運行更高效、結構更緊湊、定位更準確、運行更快速和平滑等諸多特點。
