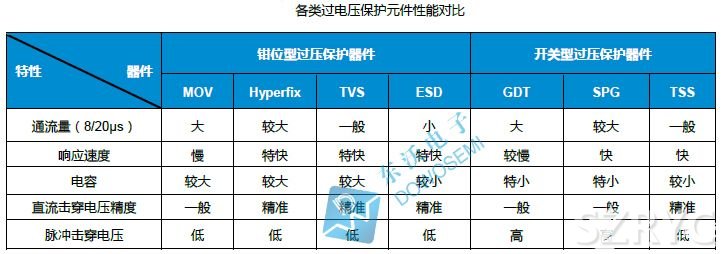

之前分享過交流AC電源端口浪涌保護方案，接下來，電路保護器件廠家東沃電子DOWOSEMI要為大家分享的話題是：直流DC電源端口浪涌保護方案。一個理想的直流DC電源端口浪涌抑制方案，是要結合不同電路保護器件的優缺點來組合運用的，以壓敏電阻、陶瓷氣體放電管、TVS瞬態抑制二極管為例，其優缺點如下。

壓敏電阻MOV

優點：響應速度較快、非線性特性好、通流量大、殘壓較低、無續流

缺點：漏電流比較大、比較容易老化

陶瓷氣體放電管GDT

優點：漏電流小、通流量大、絕緣電阻高

缺點：響應速度慢、有續流、動作電壓精度低、殘壓較高

TVS瞬態抑制二極管

優點：響應速度快、動作電壓精度高、殘壓低、無續流

缺點：通流量小、耐流能力差

一直以來，在電源端口雷擊或瞬態浪涌防護方案中，電子工程師會組合壓敏電阻MOV、陶瓷氣體放電管、TVS二極管、自恢復保險絲等電路保護器件一起使用。具體如何選用，詳見直流DC電源端口浪涌設計方案圖，如下：

1）壓敏電阻MOV保護方案：選用壓敏電阻MOV做差模保護，此方案適用于小功率電源。具體型號，要根據應用及測試要求選型，詳情咨詢東沃電子技術人員。

2）壓敏電阻MOV加陶瓷氣體放電管GDT保護方案：壓敏電阻對地串一顆陶瓷氣體放電管GDT，減緩壓敏電阻MOV的老化問題。具體型號，要根據應用及測試要求選型，詳情咨詢東沃電子技術人員。

3）兩級保護方案：第一級采用壓敏電阻MOV串聯陶瓷氣體放電管GDT吸收較大的浪涌；第二級選用TVS瞬態抑制二極管對殘壓進一步的吸收。退耦器件（電阻、功率電感、自恢復保險絲等等）需要根據線路電流大小來選擇。這個兩級相互配合的電路保護方案設計，能夠起到一個很好的保護效果作用。具體型號，要根據應用及測試要求選型！
