這幾個三極管電路只有一個差別，那就是基極下拉電阻大小的不同，但是實(shí)際使用過程中到底哪種合適呢？



先看第一種

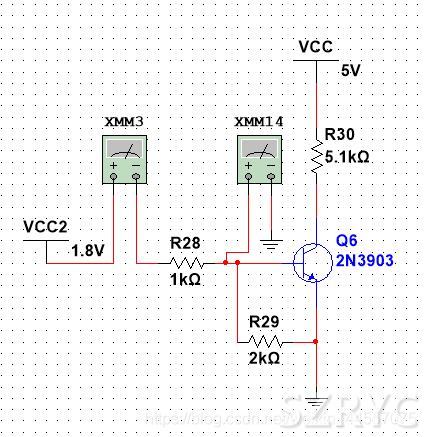

一、R28=1K、R30=5.1K、R29=2K，VCC=5V、VCC2=1.8V，那么萬用表XMM3上的電流和萬用表XMM14上的電壓為多大呢，下面看仿真截圖：









再看第二種

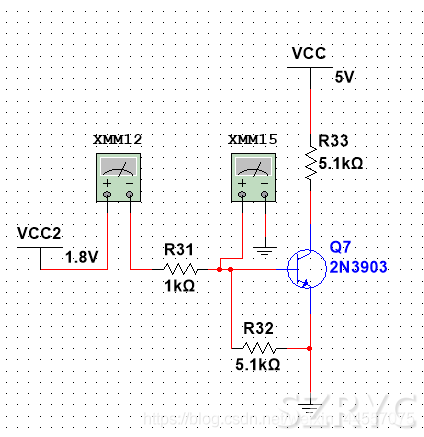

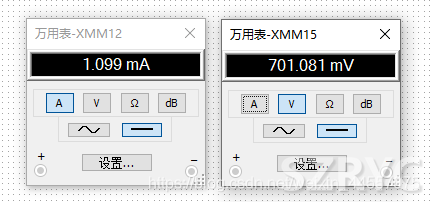

一、R31=1K、R33=5.1K、R32=5.1K，VCC=5V、VCC2=1.8V，那么萬用表XMM12上的電流和萬用表XMM15上的電壓為多大呢，下面看仿真截圖：







再看第三種

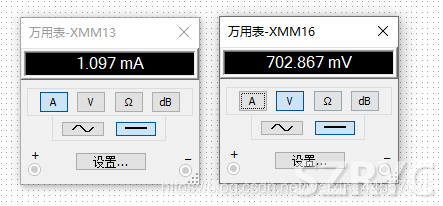

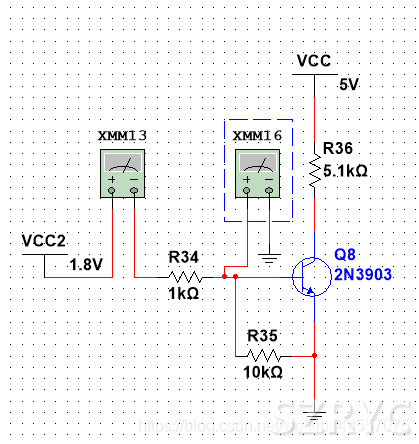

一、R34=1K、R36=5.1K、R35=10K，VCC=5V、VCC2=1.8V，那么萬用表XMM13上的電流和萬用表XMM16上的電壓為多大呢，下面看仿真截圖：











通過這幾種電路可以看出基極下拉電阻對整個電路的影響并不是很大，那么是不是我們在使用時，就可以隨意選一種了？
