器件電容典型值僅為8 pF，可為商用和汽車應用提供端口保護

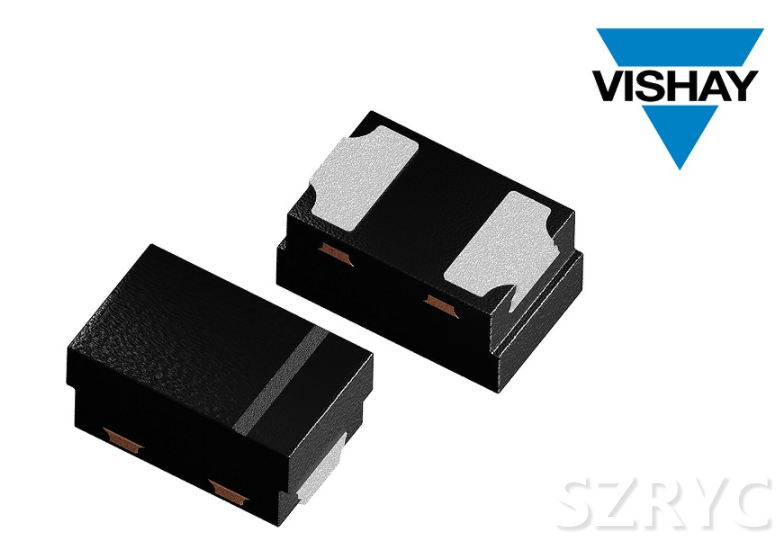

賓夕法尼亞、MALVERN — 2021年8月11日—日前，Vishay Intertechnology， Inc.（NYSE 股市代號：VSH）宣布，推出全新小型易于吸附焊錫的側邊焊盤DFN1006-2A封裝新款雙向非對稱（BiAs）單路ESD保護二極管---VCUT0714BHD1。Vishay Semiconductors VCUT0714BHD1比SOT封裝解決方案節省空間，電容和漏電流低，可保護高速數據線免受瞬變電壓信號的影響。

日前發布的二極管是標準ESD二極管，工作電壓為-7 V~+14 V或-14 V~+7 V，典型負載電容僅為8 pF，適用于商用應用端口保護。VCUT0714BHD1還為汽車應用提供AEC-Q101認證版器件。由于 DFN1006-2A 封裝引線短，尺寸小，因此二極管的線路電感非常低，能夠鉗位ESD尖峰等快速瞬變信號，實現最小過沖或下沖。

保護二極管7 V或14 V工作電壓下最大漏電流小于 0.1 μA；1 mA 反向電流條件下典型擊穿電壓為 7.3 V 或 14.5 V；3.6 A或2 A峰值脈沖電流條件下最高鉗位電壓分別為15 V或30 V。 VCUT0714BHD1單數據線瞬態保護達到IEC 61000?4?2規定的 ± 25 kV（接觸）和 ± 30 kV（空氣）放電。器件潮濕敏感度（MSL）達到J-STD-020標準1級，耐火等級達到UL 94 V-0。

保護二極管符合RoHS和Vishay綠色標準，無鹵素，支持汽車系統自動光學檢測（AOI）。焊接質量可以用標準目檢設備來檢查，不需要采用X光。

VCUT0714BHD1現可提供樣品并已實現量產，大宗訂貨供貨周期為12周。
