CR6267SH

產品概述

CR6267SH是一款高性能原邊檢測控制的PWM開關，待機功耗小于75mW。CR6267SH內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度， 內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90Vac~264Vac）內輸出恒定的功率。

CR6267SH集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得芯片具有更高的可靠性。

主要特點

• 待機低于75mW

• 原邊檢測拓?fù)浣Y(jié)構，無需光耦和TL431

• 全電壓范圍內高精度恒壓和恒流輸出

• 可編程CC/CV模式控制

• 采用多模式控制的效率均衡技術

• 內置輸出線電壓補償功能

• 內置初級電感量偏差補償功能

• 內置全電壓功率自適應補償功能

• 內置過溫度保護功能

• 內置CS開路保護功能

• 內置輸出短路保護功能

• 內置前沿消隱

• VDD端過壓保護和鉗位保護

• 逐周期過流保護

• 4個引腳散熱

• SOP-8L綠色封裝

基本應用

●小功率電源適配器

●蜂窩電話充電器

●數碼相機充電器

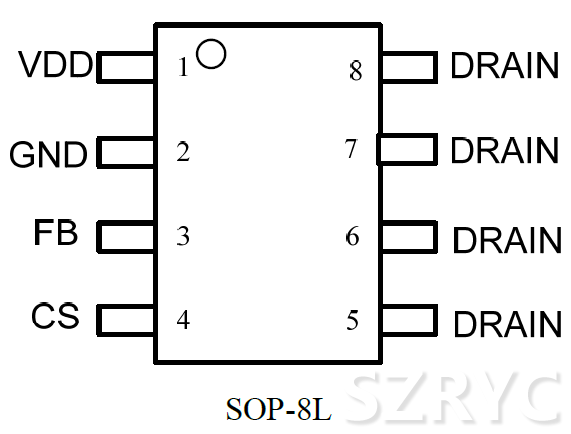

引腳分布

本文圖源：思睿達

引腳描述

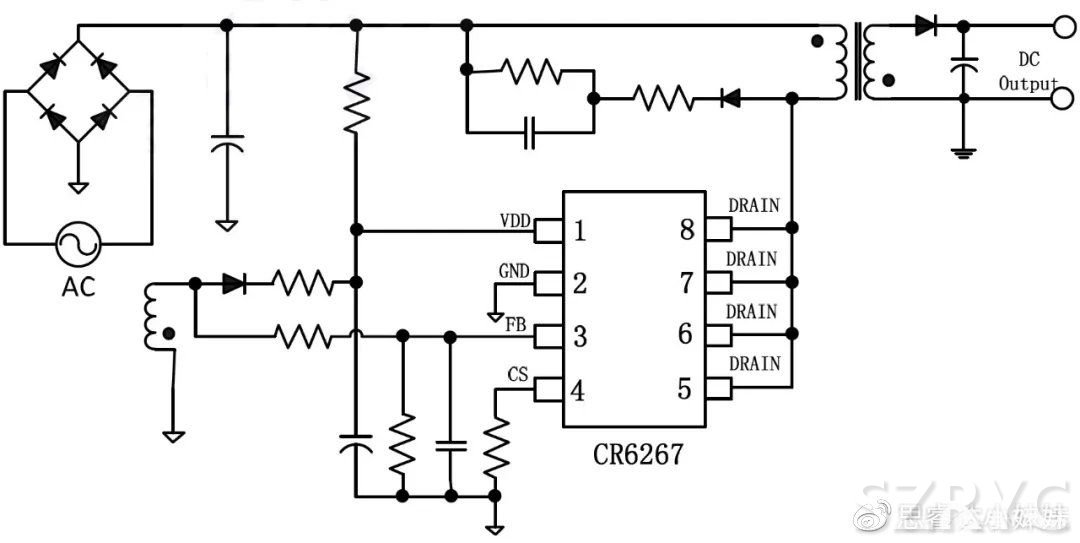

典型應用

CR3006

產品概述

主要特點

• 同步整流可工作于DCM模式和QR模式

• 針對5V輸出的電源系統進行了專門優化和設計

• 最高工作頻率可以達到200kHz

• 檢測變壓器輸出端繞組實現精確的同步整流控制

• 較低的工作電流和較高的系統效率，使系統更容易滿足更高能效的要求

• 精簡的外圍電路

• SOP-8L 綠色封裝?

• 內置同步整流開關管

基本應用

●手機充電器

●小功率5V AC DC電源適配器

●低電壓同步整流電路

圖片

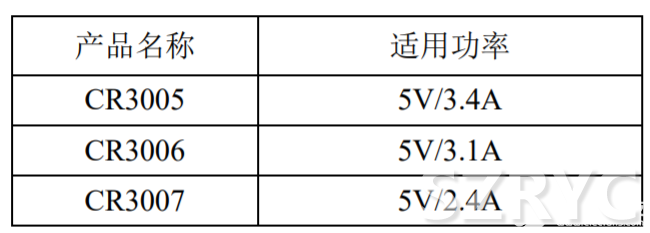

注：實際應用最大功率必須保證足夠的 Drain 散熱面積，測試條件 40℃環境溫度。增加散熱面積或風冷來減小熱阻可以獲得更高的輸出功率。

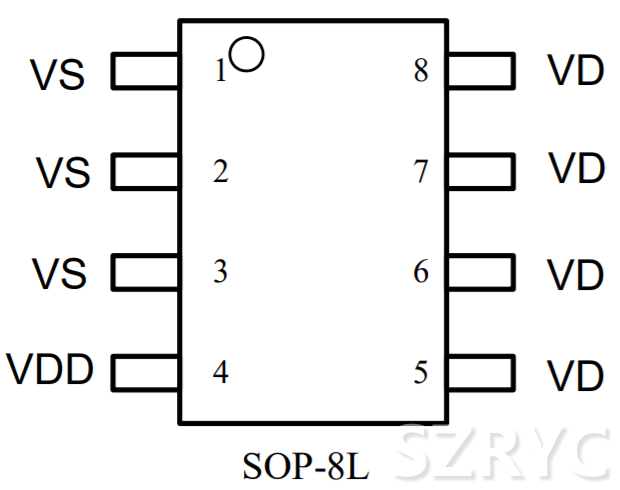

引腳分布

圖片

引腳描述

圖片

典型應用

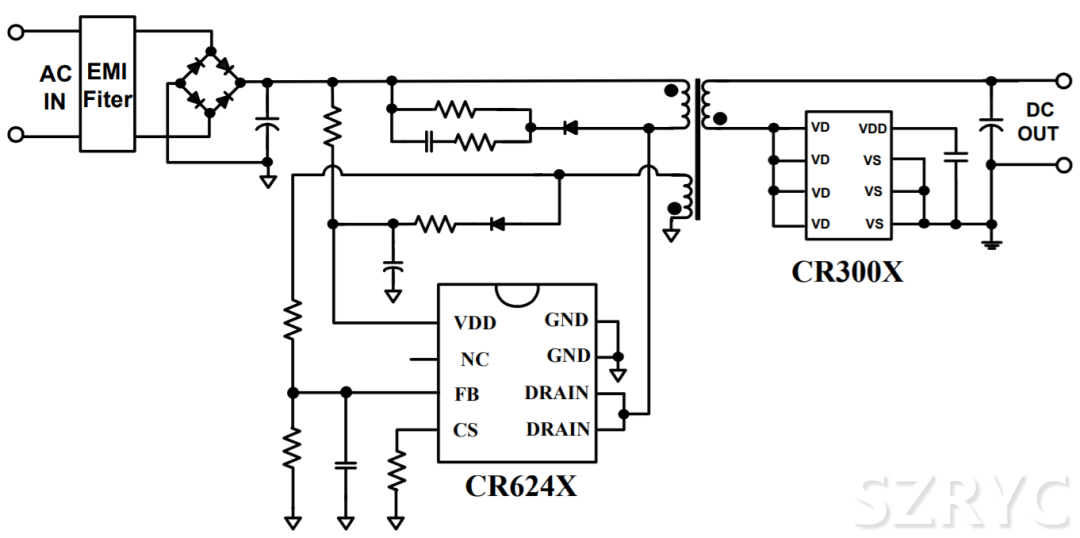

輸出接負端

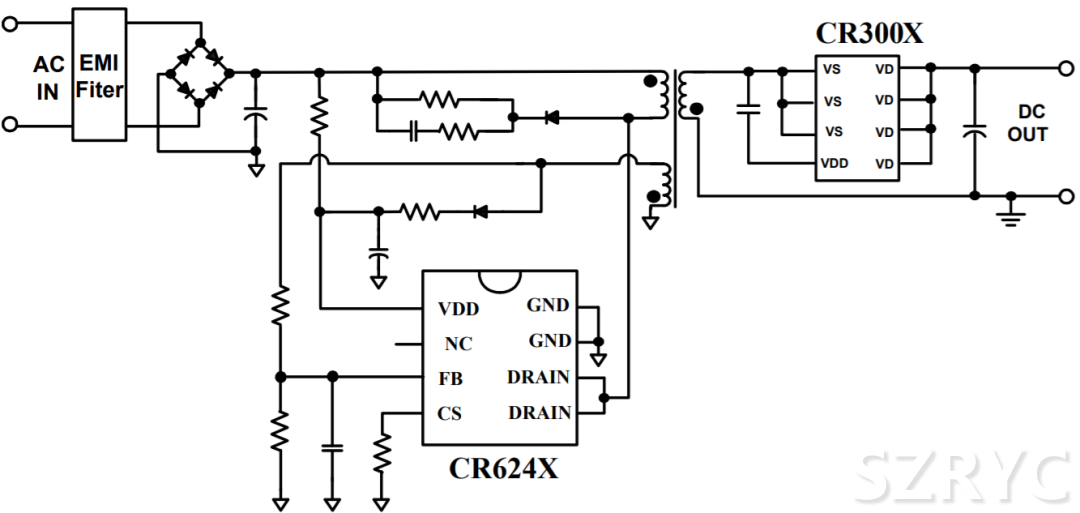

輸出接正端

測試報告

一、樣機規格

輸出電壓5 V，輸出負載2.4A。
修改參數：替換IC，R6改為24K，R8改為3.9K，R1、R2改為1.1R 1206。

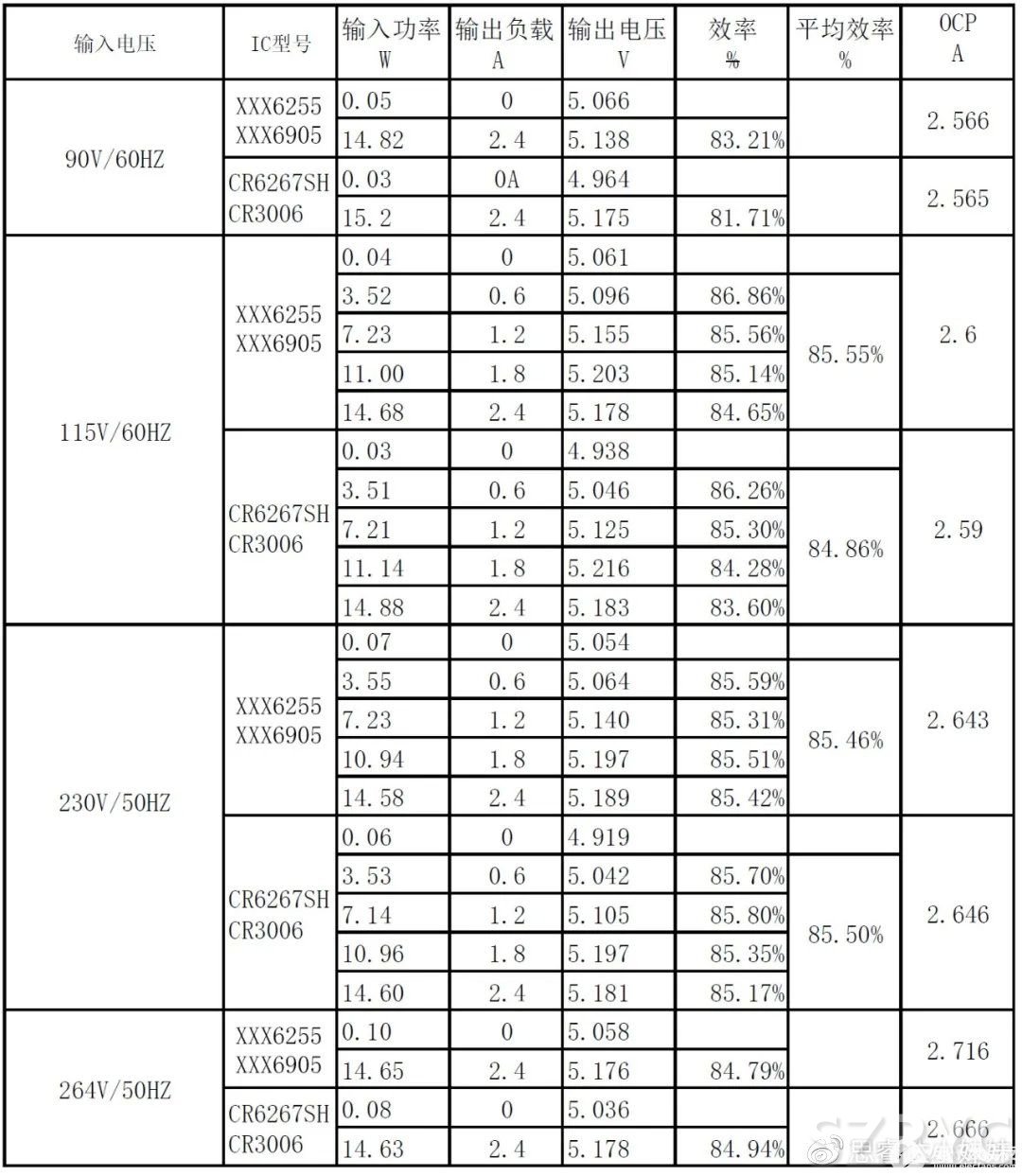

二、基本電性參數

圖片

三、基本波形

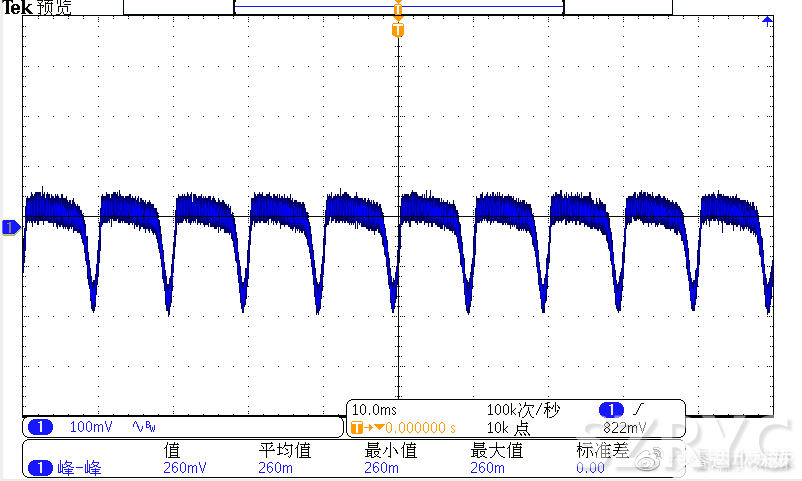

XXX6255+XXX6905 90V/60HZ 滿載輸出紋波

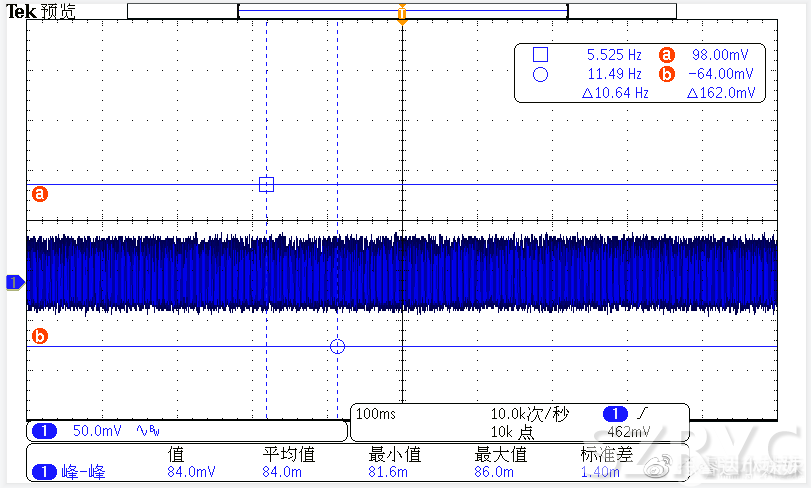

CR6267SH+CR3006 90V/60HZ 滿載輸出紋波

XXX6255+XXX6905 115V/60HZ輸出紋波

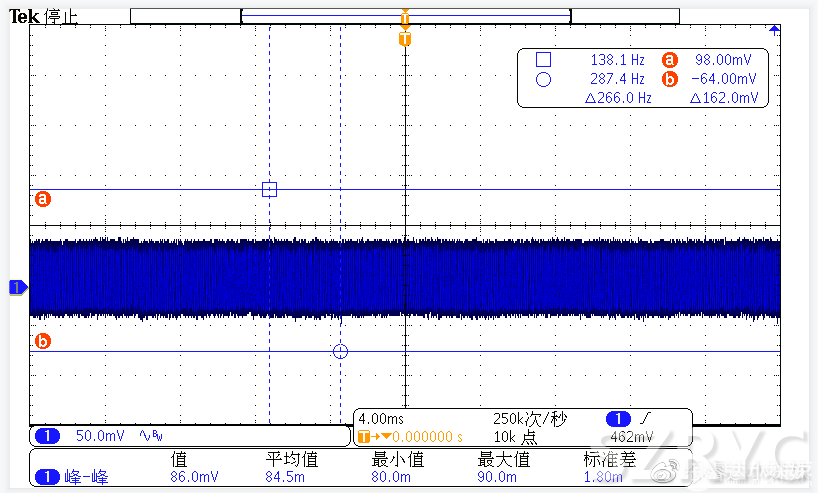

CR6267SH+CR3006 115V/60HZ輸出紋波

XXX6255+XXX6905 230V/50HZ輸出紋波

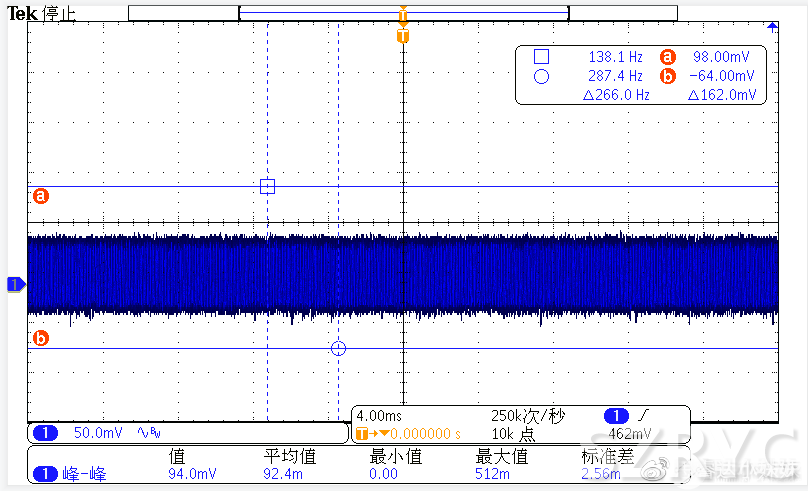

CR6267SH+CR3006 230V/50HZ輸出紋波

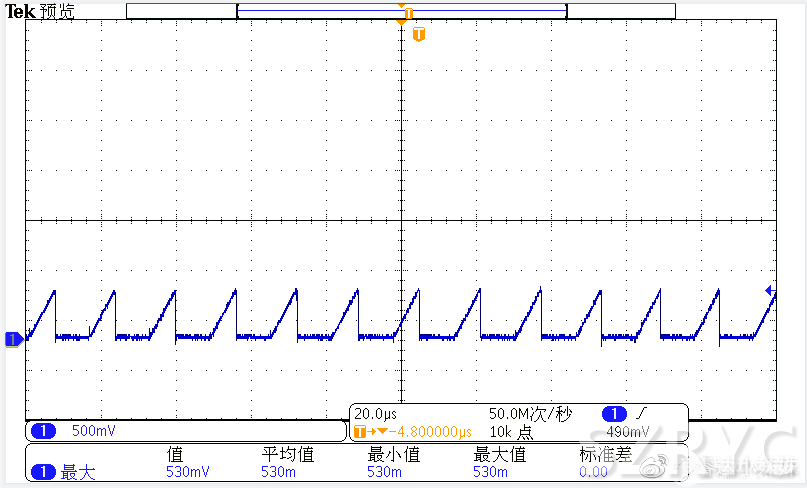

XXX6255+XXX6905 90V/60HZ CS波形

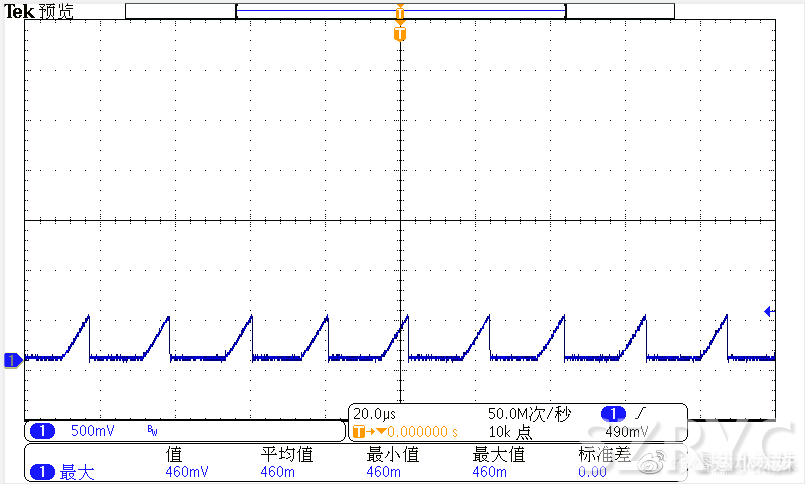

CR6267SH+CR3006 90V/60HZ CS波形

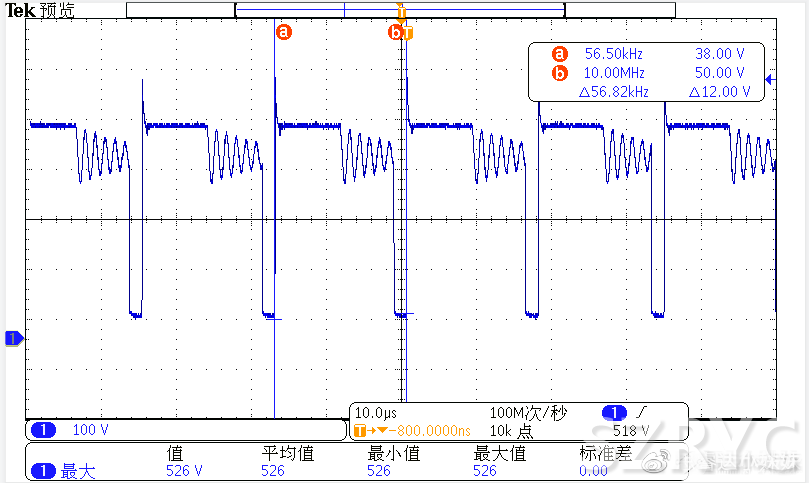

XXX6255+XXX6905 264V/50HZ MOS波形

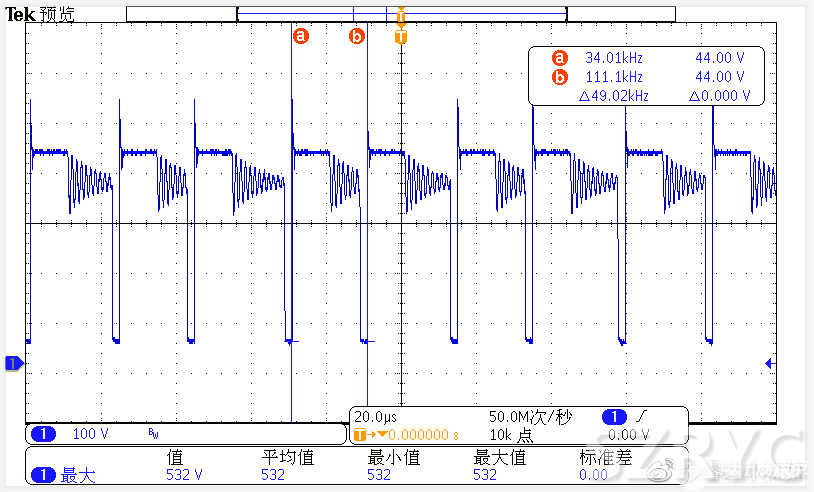

CR6267SH+CR3006 264V/50HZ MOS波形

XXX6255+XXX6905 264V/50HZ CS波形

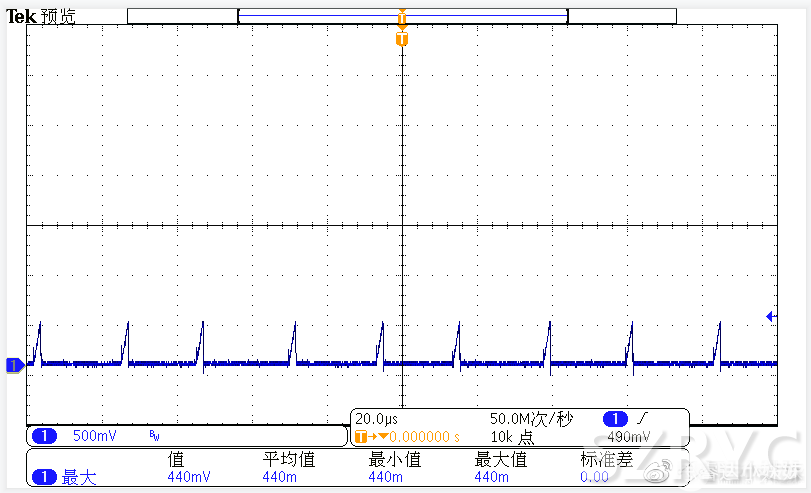

CR6267SH+CR3006 264V/50HZ CS波形

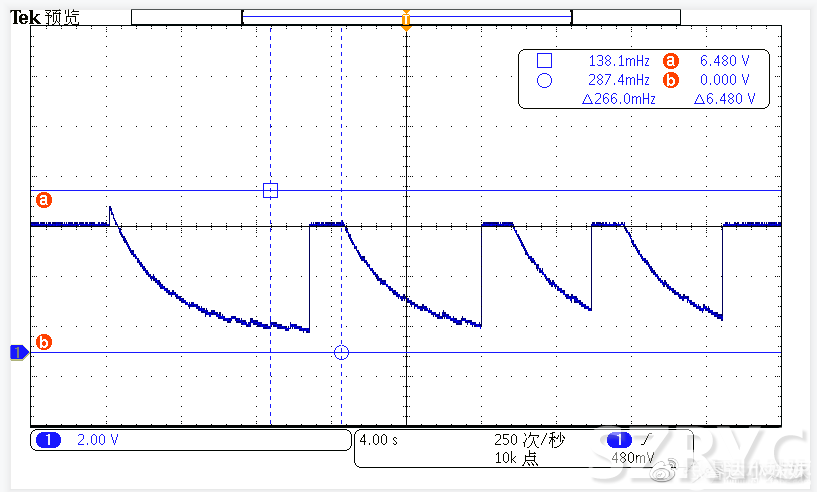

XXX6255+XXX6905 90V/650HZ FB短路波形

CR6267SH+CR3006 90V/650HZ FB短路波形

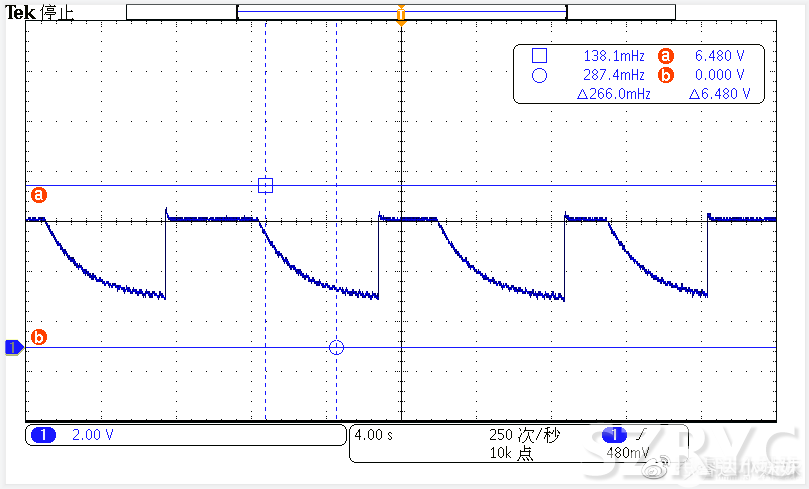

XXX6255+XXX6905 264V/650HZ FB短路波形

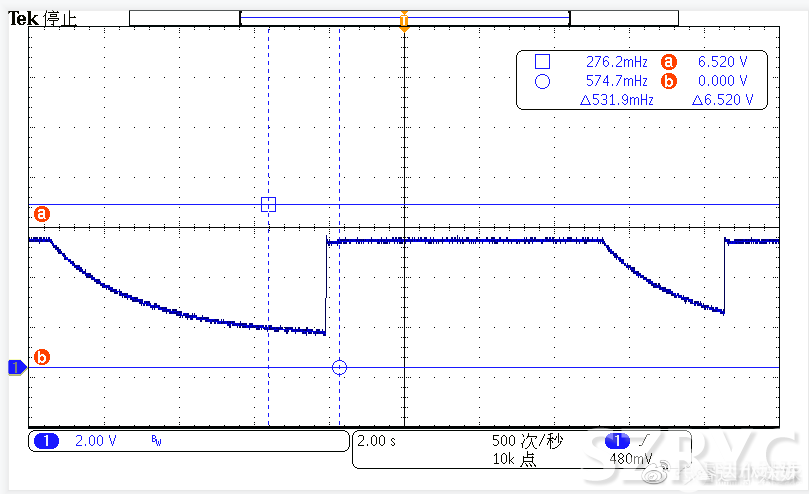

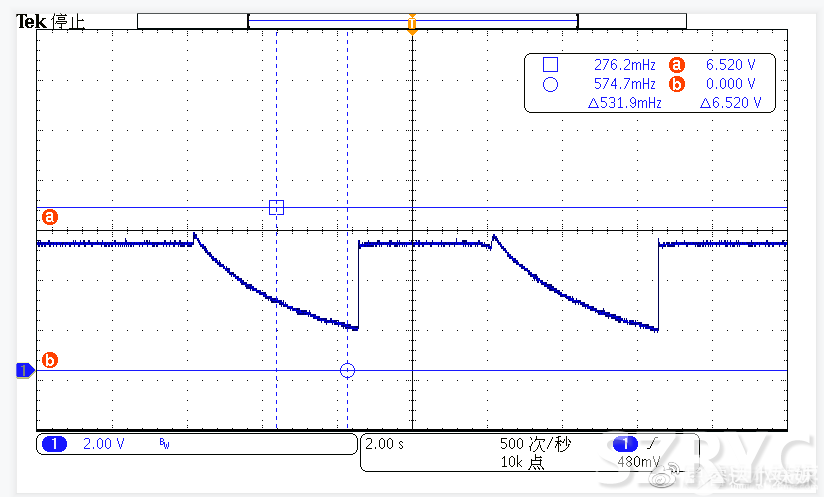

CR6267SH+CR3006 264V/650HZ FB短路波形

對比結果：電性基本一致。推薦選擇思睿達主推的CR6267SH+CR3006產品
