ML302開發板接口總覽

此款開發板的接口主要主要包括電源、UART、SIM、USB、天線口等，主要接口位置已在圖中標出。

電源接口

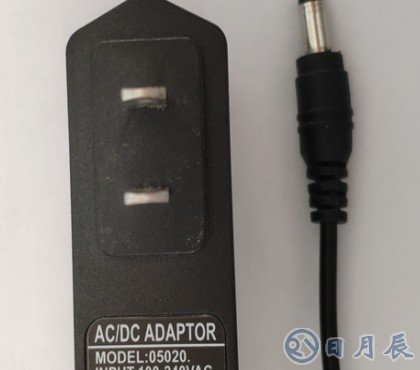

ML302開發板推薦電源

ML302開發板處預留的電源接口為圓孔3.5mm母頭接口，開發板需要的供電電壓為5V，建議供電能力至少1A以上，推薦使用成品開關電源。

SIM卡接口

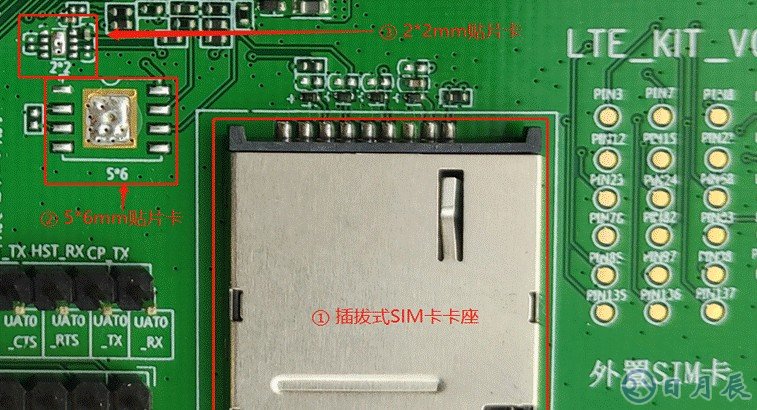

ML302開發板SIM卡接口位置分布

ML302提供了三張SIM卡接口，分別是卡片式貼片卡、5*6mm芯片卡、2*2mm芯片卡，用戶可根據實際需要選擇，三處SIM卡接口不可同時使用，只能選擇一種方式接卡，否則模組將無法識別SIM卡。

同時模組支持將2*2mm芯片卡貼在ML302內部（默認模組內部無SIM卡），同樣模組內部貼了芯片式SIM卡后，外部SIM卡引腳應懸空，不可再接SIM卡。

ML302模組推薦SIM卡電路設計

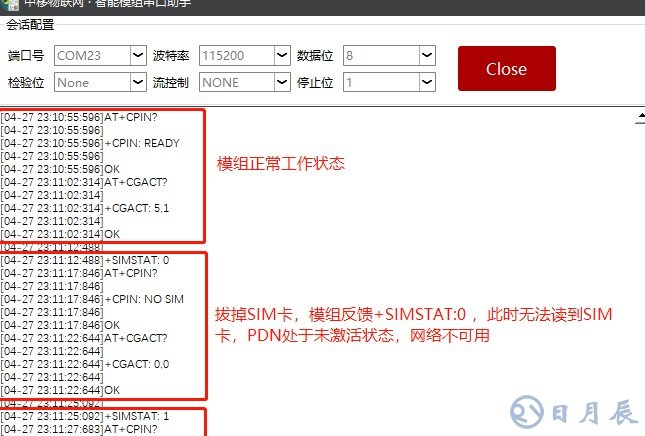

模組正常工作時熱插拔SIM卡處理流程（左：手動入網模式，右：自動入網模式）

ML302支持SIM卡的熱插拔功能，用戶在自行設計ML302的SIM卡電路時，如果要使用SIM卡的熱插拔功能，需要將UISIM_DET引腳接上，外接SIM卡推薦電路圖見圖4，圖中電阻放置時全部靠近模組一側。模組正常工作中插拔一次SIM卡模組的反饋信息、狀態和需要進行的操作見圖5.

UART接口

ML302模組開發板提供了三路UART 通信接口，最大傳輸速率為961200bps，其中 UART0 接口為 4 線串口，用作AT指令接口，與外界進行串行通信；UART1 接口為2線串口，用作打印LOG 接口；UART2 用作與GNSS定位芯片通信。

 ML302開發板與外接控制器或者USB轉TTL對接示意圖

UART的主要特性有：

o 全雙工；

o 標準異步通訊格式（起始位、停止位、校驗位）；

o 支持 8 bit 數據位和 1/2 bit 停止位（詳情參考 AT 命令用戶使用手冊）；

o 支持奇、 偶、 無校驗位（1 bit 停止位）；

o 模組默認為自適應波特率，支持2400bps，4800bps，9600bps，14400bps，19200bps，28800bps，33600bps，38400bps，57600bps，115200bps；

o 模組串口電平為 1.8V，應用時注意電平是否匹配；

o UART0_RTS與UART0_CTS 可不用，直接懸空。

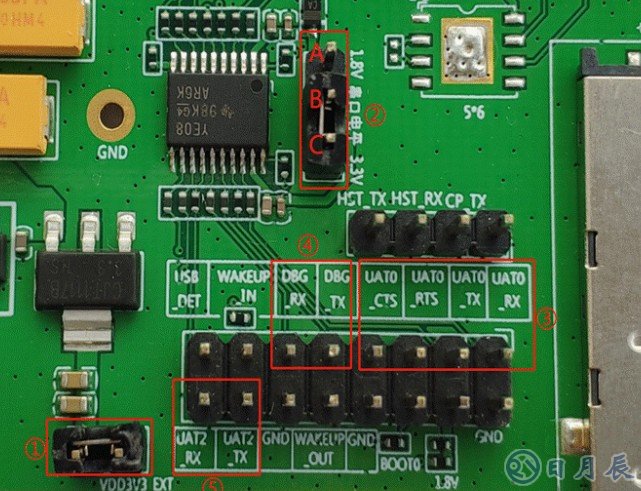

 ML302開發板上UART接口位置

為開發板UART關聯接口位置。

ML302開發板上UART接口說明：

o 圖中③為UART0的接口，用來收發AT指令，可通過USB轉TTL接PC，通過串口助手控制模組，也可以使用杜邦線將MCU與UART0口連接，使用MCU控制，UART0_RTS與UART0_CTS 可不用，直接懸空即可；

o 圖中④是UART1口，用來打印模組的log；

o 圖中⑤是UART2口，用來接GNSS芯片；

o 圖中①是ML302開發板上的串口芯片的供電開關，使用串口時要用跳線帽短接；

o 圖中②是控制串口芯片的輸出電平，當UART上外接控制器或者USB轉TTL的電平為1.8V時，接A和B；外接控制器或者USB轉TTL的電平為3.3V時接B和C；

o 使用UART時共接3根線，TX、RX和GND。

小結

o ML302開發板的供電設備推薦使用5V/2A 3.5mm接口的開關電源；

o SIM卡測試時可以選用插片式的4G物聯網卡或者4G手機卡，同時只允許接一張SIM卡；

o UART口在使用時要把開發板上的串口芯片供電接口VDD3V3_EXT短接，電平選擇要匹配。
