一、電容的濾波作用

● 即頻率f越大，電容的阻抗Z越小。

● 當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過；

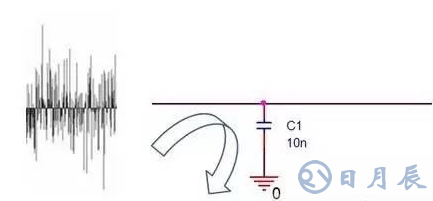

● 當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND上去了。

二、電容濾波在何時會失效

整改中常常會使用電容這種元器件進行濾波，往往有“大電容濾低頻，小電容濾高頻”的說法。

以常見的表貼式MLCC陶瓷電容為例，進行等效模型如下：

容值10nF，封裝0603的X7R陶瓷的模型參數如下：

由于等效模型中既有電容C，也有電感L，組成了二階系統，就存在不穩定性。對電路回路來說，就是會發生諧振，諧振點在如下頻率處：

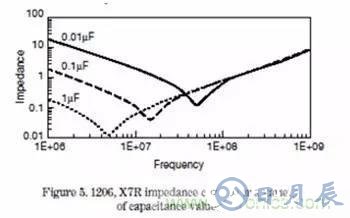

下圖是諧振曲線的示例：

即常說的在諧振點前是電容，諧振點之后就不再是電容了。

三、LC濾波何時使用

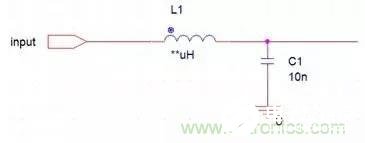

如果串聯電感L，再并聯組成C，就形成了LC濾波：

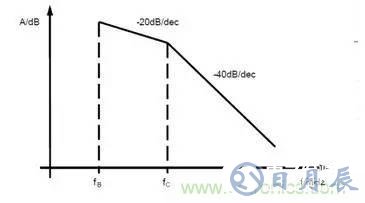

單獨一個電容C是一階系統，單獨一個電感L也是一階系統，在幅值衰減斜率是-20dB。但LC組成的二階系統，幅值衰減斜率是-40dB，更靠近理想的“立陡”的截止頻率的效果，即濾波效果更好。

四、PWM頻率到底是多少

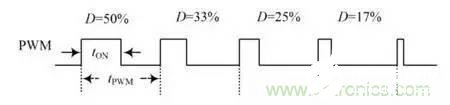

往往提到PWM，比如會說用20kHz PWM驅動電機等。但實際上，這個20kHz僅代表PWM的脈沖周期是50us：

那么所謂的20kHz PWM在頻域上的頻率點落在哪里呢，如下公式：

對于階躍信號來說，由于上升時間tr無窮小，則頻率f無窮大。當頻率高了之后，寄生參數則不能在忽略，會引發很多諧振的問題。

從信號上來看，就是很陡峭的階躍信號會有過沖和振蕩的問題。簡單來說就是頻率f越大，則噪聲所占的頻率就會越寬泛，即EMC特性就會越差。

五、如何將原理圖和PCB對應起來

由于細分工種的問題，原理圖和PCB被割裂開來，由兩組人進行分工作業：

例如在原理圖上有如下的電路：

其隱含一個問題就是在PCB上其實V1的負極和C1的負極是有一條線（PCB layout工具軟件中用的詞比較準確，Trace，蹤跡/軌跡）。

往往在設計階段A-》B-》C是都會關注的。如果EMC出現問題，除了要在原理圖上查找電路參數的問題，還需要特別關注C-》D，即回流路徑。

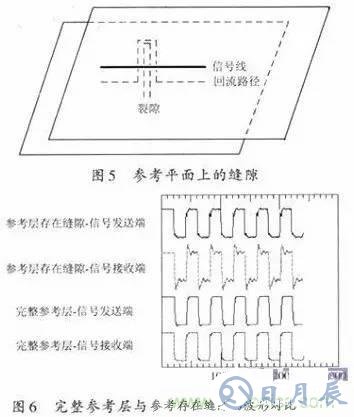

如果回流路徑不順暢，會造成信號的畸變：

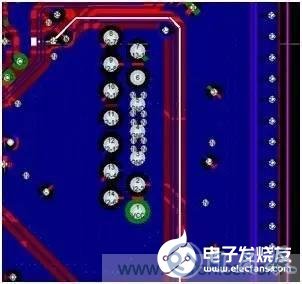

比如在EMC試驗時，MCU的ADC采集到的信號被干擾到了，則除了在原理圖上分析外，在PCB上講該信號高亮出來，然后再耐心尋找該信號的回流路徑是否有不順暢的地方：

對著信號線頭腦中想象回流路徑，有點意識流的感覺。

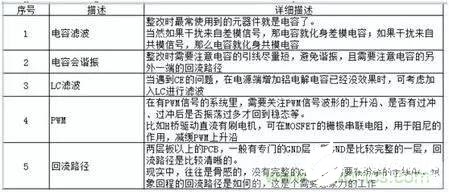

六、總結
