隨著工業生產的發展，溫度測量與控制十分重要，溫度參數的準確測量對輸出品質、生產效率和安全可靠的運行至關重要。作為一家高性能模擬大廠，ADI公司擁有完善的測溫/控溫方案，從無源的電阻式溫度檢測器RTD、熱電偶Thermocouple （TC），到直接電流/電壓模擬量輸出、SPI/IIC數字接口輸出的半導體溫度傳感器。

與ADI合作三十多年的代理商——Excelpoint世健公司技術支持工程師Vincent Chen向我們介紹了ADI公司廣受歡迎的適用于工業接觸式RTD測溫的模擬前端AFE AD7124-4/8。

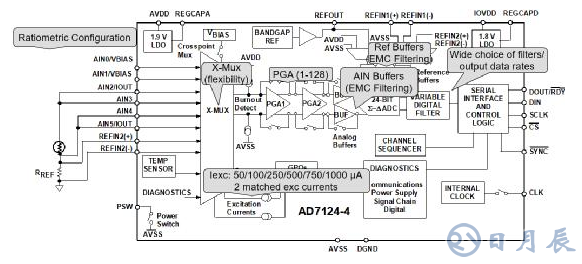

圖1：AD7124-4/8內部框圖

AD7124針對RTD測溫而優化的豐富特性有以下幾點：

1）6種可編程匹配激勵電流，從50 µA、100 µA、250 µA、500 µA、750 µA到1 mA

2）xMux可將兩路恒流源，切至所需通道，靈活構成2/3/4線制PT100測溫

3）50 Hz/60 Hz同時抑制（25 SPS，40mS單周期建立，62dB rejection）

4）模擬輸入緩沖器AIN buffer，再加上8種PGA可編程增益，1-128 V/V，無需外部額外的調理電路

5）比例式RaTIometric測量，消除激勵電流源的精度和漂移等誤差源。

ADI官網可以檢索到測試驗證過的實驗室電路Circuit Note： 《CN-0381， 采用低功耗、精密、24位Σ-Δ型ADC的全集成式4線RTD測量系統》；以及《CN0383， 采用低功耗、精密、24位Σ-Δ型ADC的全集成式3線RTD測量系統》。

采用兩點校準和線性化，在−50℃至+200℃的溫度范圍內，3線系統的整體精度優于±1℃。 在全功率模式、選擇sinc4濾波器、輸出數據速率為50 SPS的條件下，系統的典型無噪聲碼分辨率為17.9位；在低功耗模式、選擇后置濾波器、輸出數據速率為25 SPS的條件下，系統的典型無噪聲碼分辨率為16.8位。

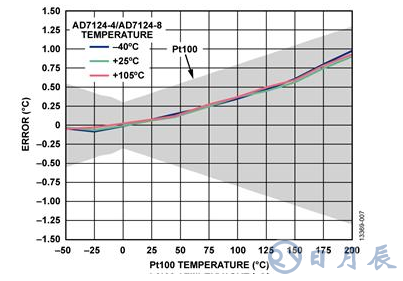

圖2：溫度精度測量（Sinc4濾波器、全功率模式、50 SPS，僅執行25℃一次性校準）

ADI出版的技術周刊《模擬對話Analog Dialogue》，解析了ADC前端R-C無源器件對測量精度的影響，詳見ADI官網的《RTD比率式溫度測量的模擬前端設計考慮》。

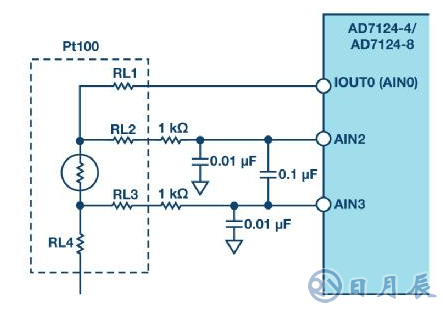

圖3：使用AD7124進行RTD測量的模擬輸入配置

一片AD7124-8最多可支持8路3線制RTD。若對EMC抗擾要求很高，建議改用右側的接法，一階無源濾波的R/C值，可以取大。此時一片AD7124-8，僅支持4路3線制RTD。

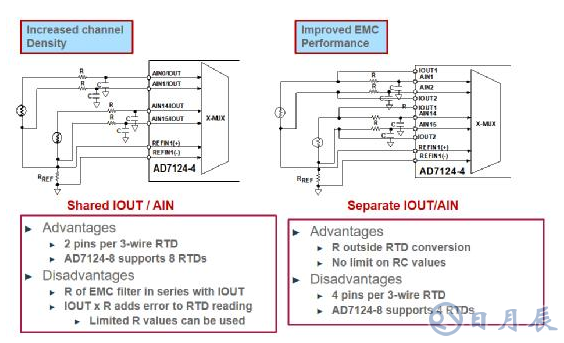

圖4：三線制的兩種接法，側重于通道密度或者EMC性能

AD7124靈活的硬件配置，需配合同樣靈活的軟件配置，來最終實現。共計有8種獨立設置（Channel Register不同于物理通道，甚至可以8/16路物理通道，采用同一套Config），每種設置包括以下四個寄存器：

• 配置寄存器 Config_N

• 濾波器寄存器 FILTER_N

• 失調寄存器 OFFSET_N

• 增益寄存器GAIN_N

圖5：差分和單端混合配置（使用多種公用設置）

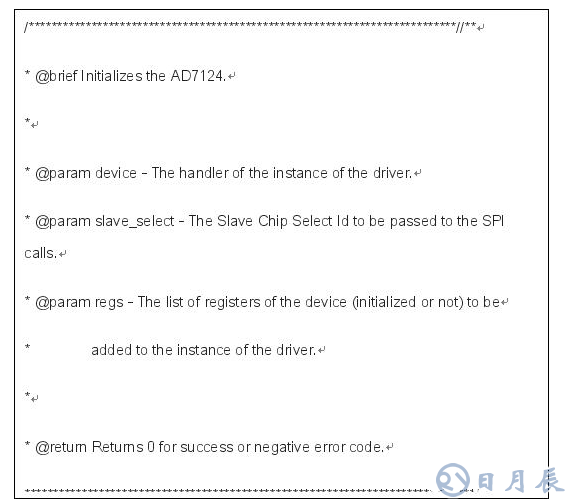

ADI官網提供non-os的驅動代碼，一段典型的驅動初始化代碼，如下：

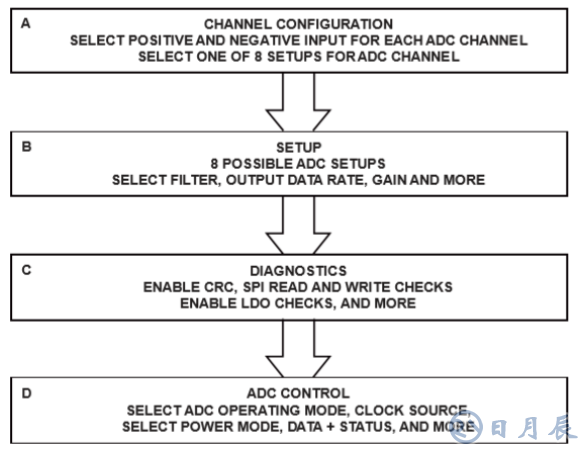

以下為建議ADC配置流程：

據了解，在世健公司的技術支持下，多家業內知名的本土工控大廠采用AD7124-8設計的多通道RTD/TC測溫板卡，已量產上市。
