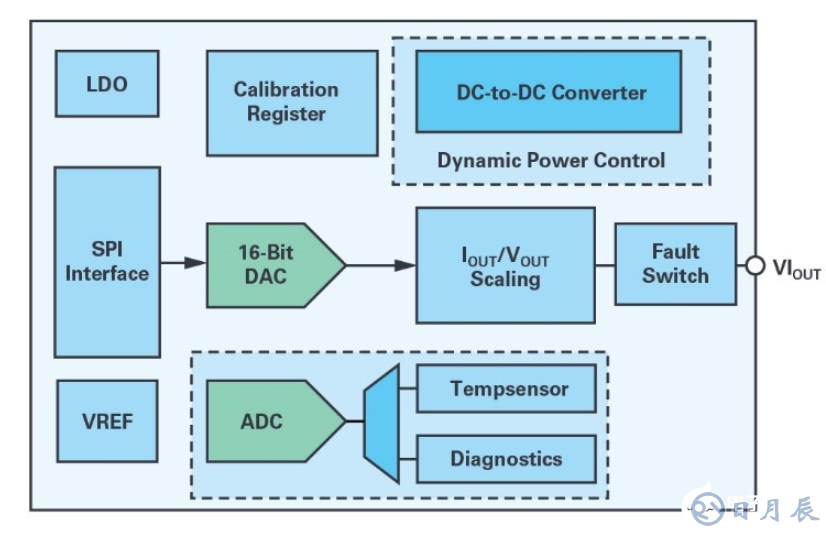

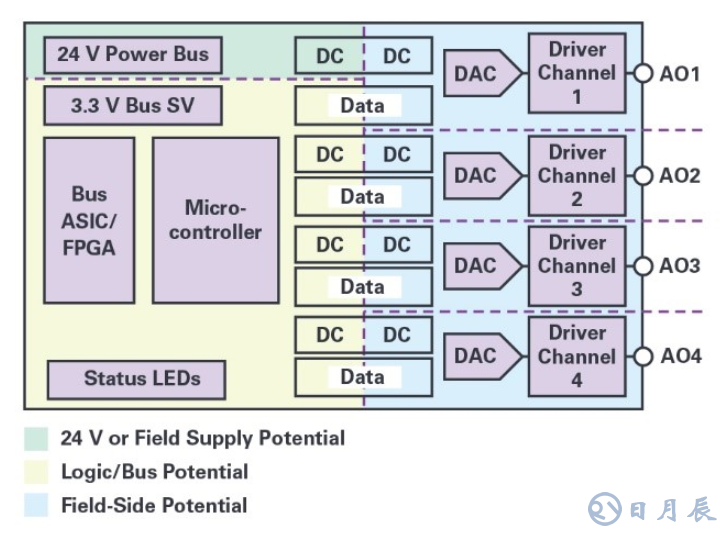

由于半導體的發展和混合信號工藝的不斷改進,高集成密度的超小型電路成為可能。模擬輸出通道的功能能夠被完整地集成到IC中。因此,AD5758在5 mm × 5 mm封裝尺寸內集成了DAC和驅動器的基本功能,以及眾多其他模擬和邏輯功能,例如用于診斷的ADC、智能電源管理、基準電壓源、可防止反向和過壓的故障開關、數據校準寄存器以及SPI通信接口。
AD5758和ADP1031的組合提供隔離式模擬輸出的完整功能,僅需兩個芯片。尺寸約為13 mm × 25 mm,通道空間要求更小,僅為目前解決方案的一半。
除了節省空間以外,關鍵功能的集成還使布局更簡潔、電位便于分離并且硬件成本顯著降低。ADI公司的8通道演示設計僅使用一塊六層板,尺寸為77 mm × 86 mm(圖6)。
優勢總結:

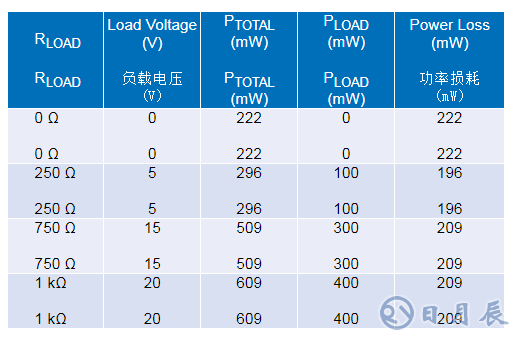

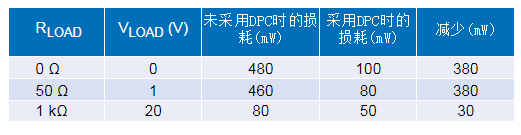

通過功率損耗優化,使模塊更小且每個模塊具有更多通道

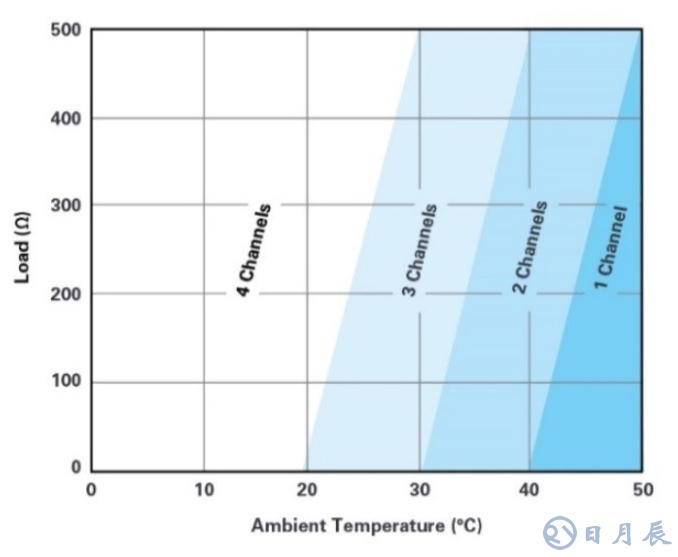

無需降額,允許更高的環境溫度
減少硬件工作量,從而降低了成本
輕松實現多通道模塊的可擴展性
可靠的設計和更多診斷功能

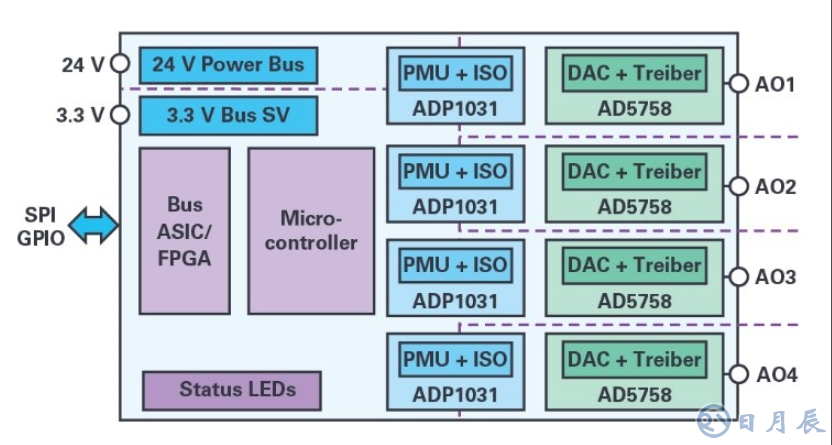

圖5.采用ADP1031和AD5758實現完整的4通道模擬輸出。

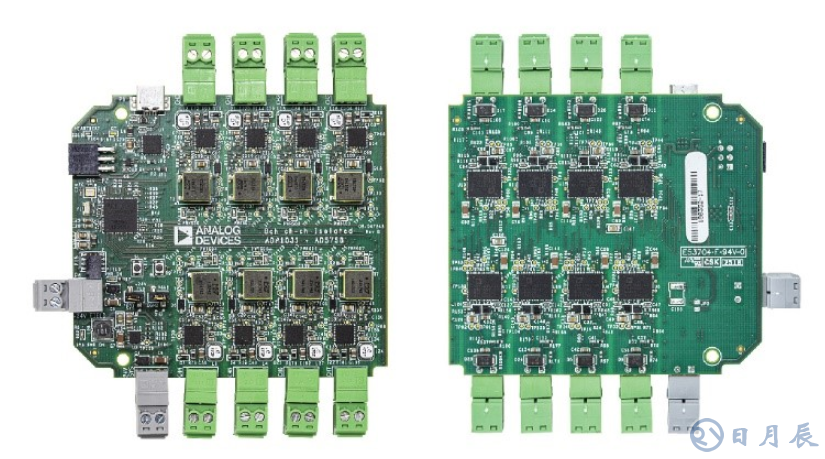

圖6.隔離式8通道AO模塊。
