輻射發射（Radiated Emission）測試是測量EUT通過空間傳播的輻射騷擾場強。可以分為磁場輻射、電場輻射，前者針對燈具和電磁爐，后者則應用普遍。另外，家電和電動工具、AV產品的輔助設備有功率輻射發射的要求（稱為騷擾功率）。

2. 輻射發射(RE)測試標準

a) 電場輻射：CISPR22/EN55022(信息技術產品），CISPR13/EN55013（音頻類產品），CISPR11/EN55011（工科醫），CISPR14-1，CISPR15/EN55015（燈具）；

b) 磁場輻射：CISPR15（工作電流頻率超過100Hz的燈具），CISPR11（電磁爐）；

c) 騷擾功率：CISPR14-1（工作頻率不超過9kHz的一部分設備除外），CISPR13（只對輔助設備）。

3.輻射發射(RE)測試方法

1) 輻射發射測試儀器和設備：

a) 電場輻射：接收機（1G以下）、頻譜儀（1G以上）、電波暗室、天線（1G以下一般用雙

錐和對數周期的組合或用寬帶復合天線，1G以上喇叭天線）；

b) 磁場輻射：接收機、三環天線或單小環遠天線；

c) 騷擾功率：接收機、功率吸收鉗。

接收機遵循CISPR16-1-1的要求，天線、場地遵循CISPR16-1-4的要求，吸收鉗遵循CISPR16-1-3的要求。

輻射發射（RE）測試SETUP

圖1所示是根據CISPR16、CISPR11、CISPR13、CISPR15、CISPR22及EN55022等標準要求的輻射發射測試布置圖，輻射發射測試時，被測設備（EUT）置于半電波暗室內部，在轉臺上旋轉，在接收天線分別處于垂直極化和水平極化的情況下，找到最大的輻射點。輻射信號由接收天線接收后，通過電纜傳到半電波暗室外的接收機。

圖1：輻射發射測試布置圖

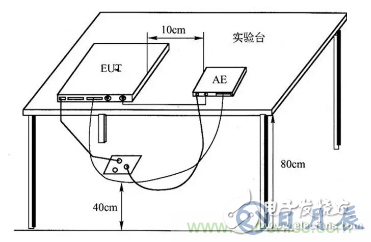

臺式被測設備的布置如圖2所示，具體要求如下：

（1）互連I／O線纜距離地面不應該小于40cm；

（2）除了實際負載連接外，被測設備還可以接模擬負載，但是模擬負載應該能夠符合阻抗關系，同時還要能夠代表產品應用的實際情況；

（3）被測設備與輔助設備AE的電源線直接插人地面的插座，而不應該將插座延長；

（4）被測設備同輔助設備AE的間距為10cm；

（5）如果被測設備本身的線纜比較多，應該仔細理順，分別處理，并且在測試報告中記錄，以便獲得再次測試的重現性。

立式被測設備的布置如圖3所示，具體要求如下：

（1）機柜之間的I／O互連線應該自然放置，如果過長，能夠扎成30～40cm的線束就一定要扎；

（2）被測設備置于金屬平面上，同金屬平面絕緣間隔10cm左右；接模擬負載或者暗室外端口的線纜應該注意其同金屬平面的絕緣性；

（3）被測設備電源線過長，應該扎成長度為30～40cm的線束，或者縮短到剛好夠用；

（4）如果被測設備本身的線纜比較多，應該仔細理順，分別處理，并且在測試報告中記錄，以獲得再次測試的重復性。

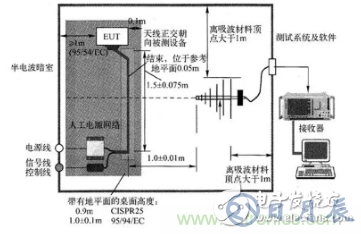

對于汽車電子設備的輻射發射測試，CISPR25標準要求的輻射發射測試布置如圖4所示。輻射發射測試時，汽車電子被測設各（EUT）置于半電波暗室內部，在接收天線距離EUT線束為1m，并分別在接收天線處于垂直極化和水平極化的情況下，找到最大的輻射點輻射信號由接收天線接收后，通過電纜傳到半電波暗室外的接收機。

圖4：CISPR25標準要求的輻射發射測試布置圖
