由于需要用到液晶屏（320*240）顯示圖片，而且圖片的數量比較多（好幾百張），并且圖片要求保存到16M的SPI FLASH里面，顯然如果不處理 16M的FLASH明顯是放不下去。后來同事說可以用壓縮算法RLE，并且用C#給我做了個小的軟件，壓縮圖片得到RLE壓縮后的數據。

這個算法的缺點是 如果圖片顏色復雜就不好，所以顏色盡量單調些。

1、RLE算法小工具的使用

2、我使用的RLE和上面連接的區別（改進）

3、單片機里面實現的方法

1、RLE算法小工具的使用點擊打開鏈接

這里是小工具的下載地址 http://download.csdn.net/detail/chen244798611/9696253

使用：使用也非常簡單 下載下來RLETest.exe，點擊打開 --》界面就一個按鈕 “壓縮”---》點擊選擇圖片 自動壓縮

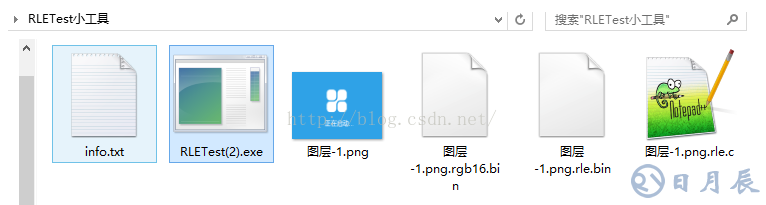

提示完成可以看見生成

第一個里面有壓縮前和壓縮后的文件大小對比

最后一個.c文件壓縮后得到一個數據，可以保存到spi flash里面

2、我使用的RLE和上面連接的區別（改進）

由于采用的液晶屏是16位的數據，那么比較可定應該是按照2字節 一個數據的比較，不能采用上面那種1個字節的比較。所以這里做了改進，其他都和上面那篇文章介紹一樣。并且采用的是上面文章介紹的最后一個改進算法，如下

225intRle_Decode_O（unsignedchar*inbuf，intinSize，unsignedchar*outbuf，intonuBufSize）

226{

227unsignedchar*src=inbuf;

228inTI;

229intdecSize=0;

230intcount=0;

231

232while（src《（inbuf+inSize））

233{

234 unsignedcharsign=*src++;

235 intcount=sign&0x3F;

236 if（（decSize+count）》onuBufSize）/*輸出緩沖區空間不夠了*/

237 {

238 return-1;

239 }

240 if（（sign&0x80）==0x80）/*連續重復數據標志*/

241 {

242 for（i=0;i

243 {

244 outbuf［decSize++］=*src;

245 }

246 src++;

247 }

248 else

249 {

250 for（i=0;i

251 {

252 outbuf［decSize++］=*src++;

253 }

254 }

255}

256

257returndecSize;

258}

3、單片機里面實現的方法

下面是在單片機里面實現的代碼，不過這里一個問題頻繁讀取 刷屏速度比較慢 測試發現要100多MS，后面改進了算法 ，并且采用FATFS管理SPI FLASH 測試發現28ms可以顯示一張圖片（不過顏色不是很復雜 復雜時間會更長）

void lcd_display_image（uint32_t epromoffset）//保存在flsah中的地址

{

uint8_t buf［1024］ = {0};//定義緩沖區大小

uint32_t totlelen = 0;//用于保存數據總長度

uint32_t index = 0;//索引

uint8_t temp = 0;//臨時存放數據

uint8_t count = 0;//連續數據個數

uint16_t colour = 0;//保存顏色用如液晶顯示

uint8_t i = 0;

SPI_FLASH_ReadBuffer（buf，epromoffset， 3）;//前3個字節保存數據的總長度

epromoffset = epromoffset + 3;//flash 地址偏移3

totlelen = buf［0］ 《《 16 “ buf［1］ 《《 8 | buf［2］;//計算得到總長度

LCD_SetWindows（0，319，0，239）;//320 240 設置LCD顯示區域

while（index 《 totlelen）//判斷 索引和文件總長度 退出的條件

{

SPI_FLASH_ReadBuffer（buf，epromoffset， 1）;//讀數據

epromoffset++;//flash 地址自加

temp = buf［0］;//得到讀取的數據

index++;//索引自加

count = temp & 0x7f;//得到連續的個數

if（（temp & 0x80） == 0x80）//判斷是否是相同 還是不同的 連續

{

SPI_FLASH_ReadBuffer（buf，epromoffset， 2）;//相同連續 讀取兩個字節

epromoffset = epromoffset + 2;

index = index + 2;

colour = buf［0］ 《《 8 | buf［1］;//組合成顏色 RGB 565

for（i = 0;i 《 count;i++）

{

LCD_RAM = colour;//顯示 FSMC

}

}

else//不相同 連續

{

//SPI_FLASH_ReadBuffer（buf，epromoffset， count *2）;

//讀取 count*2個數據 2個數據組成一個顏色數據 count 個顏色數據 所以要*2

SPI_DMA_FLASH_ReadBuffer_1（epromoffset，buf，count *2）;

epromoffset = epromoffset + count * 2;//地址偏移

index = index + count * 2;

for（i = 0; i 《 count * 2;i= i+2）

{

LCD_RAM = buf［i］ 《《 8 | buf［i+1］;//顯示

}

}

}

index = 0;

}

改進后的單片機程序

void SPI_Flash_lcd_Fatfs_image（const char *filename）//文件名

{

uint8_t buf［piece_size］ = {0};//開辟一個大的緩沖區

uint32_t epromoffset = 0;

uint32_t totlelen = 0;

uint32_t index = 0;

uint8_t temp = 0;

uint32_t num = 0;

uint8_t count = 0;

uint16_t colour = 0;

uint8_t i = 0，j = 0;

uint16_t write_buf = 0;

uint16_t read_buf = 0;

SPI_Flash_ReadFileData_add（filename，buf，epromoffset，3，&num）;//讀取總長度 采用FATFA

epromoffset = epromoffset + 3;

totlelen = buf［0］ 《《 16 | buf［1］ 《《 8 | buf［2］;

LCD_SetWindows（0，319，0，239）;//320 240

while（index 《 totlelen）

{

if（totlelen - index 》 piece_size）

{

SPI_Flash_ReadFileData_add（filename，buf，epromoffset，piece_size，&num）;//讀取數據保存到緩沖區

epromoffset = epromoffset + piece_size;

read_buf = piece_size;

index = index + piece_size;

}

else

{

SPI_Flash_ReadFileData_add（filename，buf，epromoffset，totlelen - index，&num）;

epromoffset = epromoffset + totlelen - index;

read_buf = totlelen - index;

index = totlelen;

}

while（write_buf 《 read_buf）

{

temp = buf［write_buf］;

write_buf++;

count = temp & 0x7f;

if（（temp & 0x80） == 0x80）

{

if（（read_buf- write_buf） 》 2）

{

colour = buf［write_buf］ 《《 8 | buf［write_buf+1］;

write_buf = write_buf + 2;

}

else

{

write_buf = write_buf + 2;

}

for（i = 0;i 《 count;i++）

{

LCD_RAM = colour;

}

}

else

{

count = count *2;

j = 0;

for（i = 0; i 《 count ;i= i+2）

{

if（（read_buf - write_buf） 》 2）

{

colour = buf［write_buf］ 《《 8 | buf［write_buf+1］;

LCD_RAM = colour;

write_buf = write_buf +2;

}

else

{

SPI_Flash_ReadFileData_add（filename，buf，epromoffset + j，2，&num）;//這里有點問題 需要改進 假如緩沖區數據讀完 就會出現點問題

j = j + 2;

LCD_RAM =buf［0］ 《《 8 | buf［1］;

write_buf = write_buf +2;

}

}

}

}

write_buf= write_buf %piece_size;

}

}

這個程序還有點小
來源；21ic
