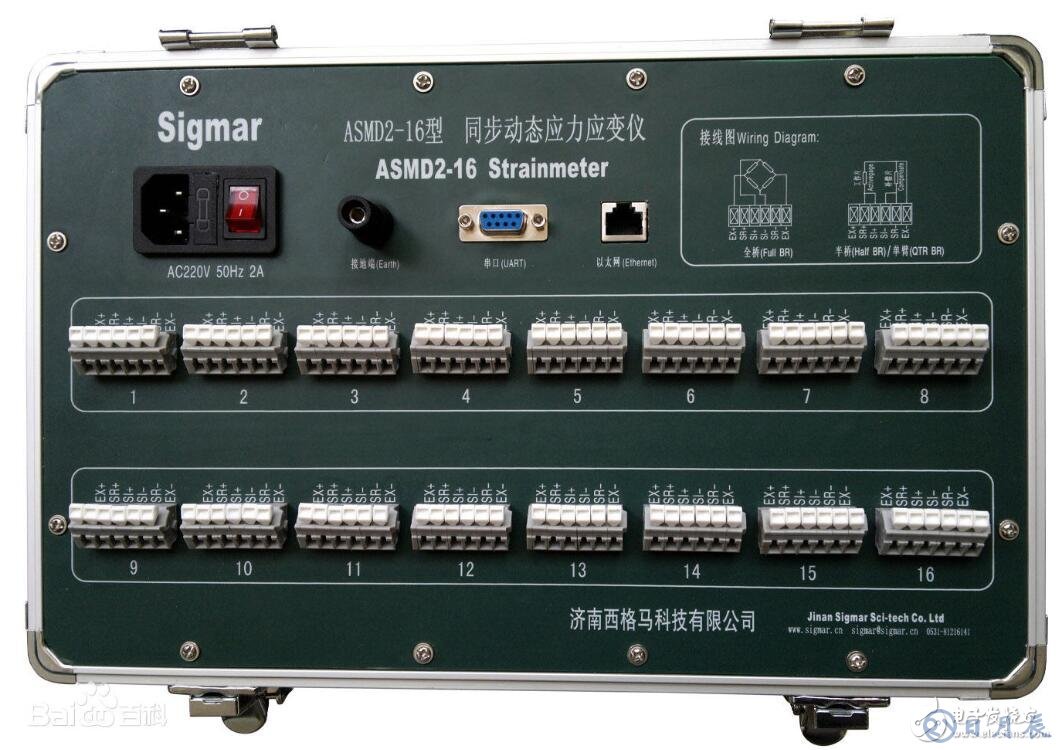

動態應變儀原理

　　一般也稱電阻應變儀。有線應變儀、箔應變儀、半導體應變儀等。隨著變形會發生電阻值變化的應變片按規定方向貼在試件表面，由于試件表面應變造成應變片的電阻值變化。人們用高靈敏度檢流計測出電阻值的變化。并用此推得應變值的大小變化。應變儀廣泛應用于材料的力學性能檢測中，例如測定材料拉伸模量，就是用所加負荷和同時由貼在試件表面的應變片測出的應變值經計算而得。

　　測量機械零件、構件或試樣應變的儀器。在實驗應力分析以及靜力強度和動力強度的研究中，應變儀用來測量材料和結構的靜、動態拉伸及壓縮應變，也可測量材料和結構上任意點的應變。在機械工業中，它可用于測量透平葉片、鍋爐結構或內燃機氣缸的應力等。應變儀上如果配有相應的傳感器，還可以測量力、質量、壓力、位移、扭矩、振動、速度和加速度等物理量及其動態變化過程，也可用作非破壞性的應變測量和檢查。

　　動態應變儀的使用方法

　　① 儀器通電之前，先將橋盒接成全橋，把橋盒的航空插頭插入通道的航空插座內，旋緊。

　　注意：若選擇直流供電時（通常儀器沒有直流供電），交流供電開關必須置于“關”的位置。若選擇交流供電時，直流供電必須置于“關”的位置。

　　② 使用220V 50Hz市電供電，電源線一端插入儀器電源插座，另一端接入市電，然后將電源后面板的電源開關置“開”，

　　③ 使用直流12V供電時，將直流電源線有插頭的一端插入電源后面板直流12V插座，旋緊。另一端的“+”線接蓄電池的正極，“-”線接負極。直流電源開關置“開”，電源即接通。這時再將要使用的通道電源開關置于“開”，隨即該通道的前面板的工作指示燈亮，進入工作狀態。

　　④ 各通道的電源開關為省電而設置，在直流供電時更為重要。把不使用的通道的電源置于“關”的位置，再把橋盒的輸入插頭拔掉，這樣該通道的±12V電源和橋壓都被關掉了。

　　動態應變儀性能優勢

　　1、本系列動態應變儀為自動調平衡應變儀，可使用交流220V和直流供電方式；可組合成多通道。

　　2、每通道除了具備通用應變儀的性能外，還具有抗混濾波器，特別適合于在信號處理系統中做前置放大器使用。

　　3、采用拔盤校準開關，準確清晰。

　　4、頻響寬，-3dB頻響為DC～20kHz。

　　5、具有電壓輸出端，獨立調節輸出幅度。

　　6、自動修正輸入電纜電阻變化導致橋壓變化而引進的測量誤差，具有帶長電纜的能力。

　　7、關鍵電路采用美國原裝進口數據放大器。

　　8、輸出過流保護。

　　9、測量精度高、噪聲低，穩定可靠，抗干擾能力強。

　　10、微機控制、數字顯示轉折頻率，準確清晰。
