1. 如下圖所示，在AT89S51單片機的P0和P2端口分別接有兩個共陰數碼管，P0口驅動顯示秒時間的十位，而P2口驅動顯示秒時間的個位。

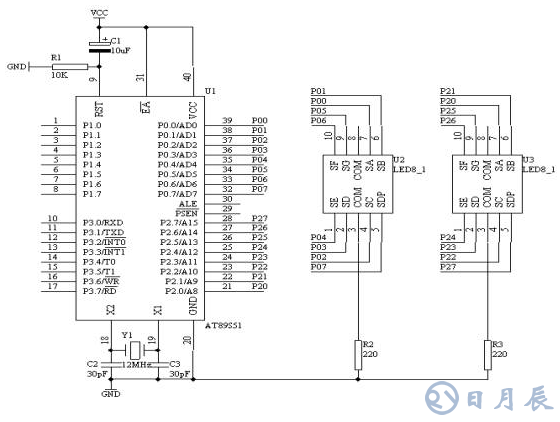

2. 電路原理圖

圖4.11.1

3. 系統板上硬件連線

（1. 把“單片機系統”區域中的P0.0/AD0-P0.7/AD7端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個a-h端口上;要求：P0.0/AD0對應著a，P0.1/AD1對應著b，……，P0.7/AD7對應著h。

（2. 把“單片機系統”區域中的P2.0/A8-P2.7/A15端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個a-h端口上;要求：P2.0/A8對應著a，P2.1/A9對應著b，……，P2.7/A15對應著h。

4. 程序設計內容

（1. 在設計過程中我們用一個存儲單元作為秒計數單元，當一秒鐘到來時，就讓秒計數單元加1，當秒計數達到60時，就自動返回到0，從新秒計數。

（2. 對于秒計數單元中的數據要把它十位數和個數分開，方法仍采用對10整除和對10求余。

（3. 在數碼上顯示，仍通過查表的方式完成。

（4. 一秒時間的產生在這里我們采用軟件精確延時的方法來完成，經過精確計算得到1秒時間為1.002秒。

DELY1S： MOV R5，#100

D2： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

DJNZ R5，D2

RET

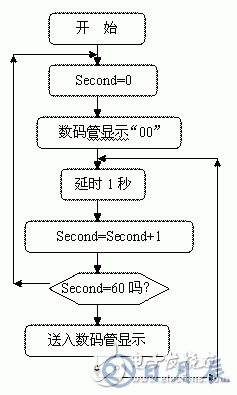

5. 程序框圖

圖4.11.2

6. 匯編源程序

Second EQU 30H

ORG 0

START： MOV Second，#00H

NEXT： MOV A，Second

MOV B，#10

DIV AB

MOV DPTR，#TABLE

MOVC A，@A+DPTR

MOV P0，A

MOV A，B

MOVC A，@A+DPTR

MOV P2，A

LCALL DELY1S

INC Second

MOV A，Second

CJNE A，#60，NEXT

LJMP START

DELY1S： MOV R5，#100

D2： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

DJNZ R5，D2

RET

TABLE： DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH

END

7. C語言源程序

#include

unsigned char code table［］={0x3f，0x06，0x5b，0x4f，0x66，

0x6d，0x7d，0x07，0x7f，0x6f};

unsigned char Second;

void delay1s（void）

{

unsigned char i，j，k;

for（k=100;k》0;k--）

for（i=20;i》0;i--）

for（j=248;j》0;j--）;

}

void main（void）

{

Second=0;

P0=table［Second/10］;

P2=table［Second%10］;

while（1）

{

delay1s（）;

Second++;

if（Second==60）

{

Second=0;

}

P0=table［Second/10］;

P2=table［Second%10］;

}

}
