概念

PWM信號是一種具有固定周期、不定占空比的數字信號。

如果Timer_A的計數器工作在增計數模式，輸出采用輸出模式7（復位/置位模式）

利用寄存器TAxCCR0控制PWM波形的周期，用其他某個寄存器TAxCCRx來控制占空比（t高電平/ T周期）

題目

設ACLK = TACLK = LFXT1 = 32768Hz， MCLK = SMCLK = DCOCLK = 32 * ACLK = 1.048576MHz，利用TImer_A輸出周期 512/32768 = 15.625ms，占空比分別為75%和25%的PWM矩波形。

代碼如下：

#include “msp430x44x.h”

void main（）

{

WDTCTL = WDTPW + WDTHOLD;

FLL_CTL0 |= XCAP14PF;

TACTL = TASSEL0 + TACLR; //ACLK，清除TAR

CCR0 = 512 - 1; //設置PWM周期

CCTL1 = OUTMOD_7; //捕獲/比較控制寄存器設置輸出模式7

CCR1 = 384; //占空比384/512=0.75

CCTL2 = OUTMOD_7; //捕獲/比較控制寄存器設置輸出模式7

CCR2 = 128; //占空比128/512=0.25

P1DIR |= 0x04; //P1.2輸出

P1SEL |= 0x04; //P1.2為外設模塊 TA1

P2DIR |= 0x01; //P2.0輸出

P2SEL |= 0x01; //P2.0為外設模塊 TA2

TACTL |= MC0; //TImer_A控制寄存器設置為增計數模式

for （;;）

{

_BIS_SR（LPM3_bits）; //進入低功耗模式3

_NOP（）;

}

}

顯示輸出：

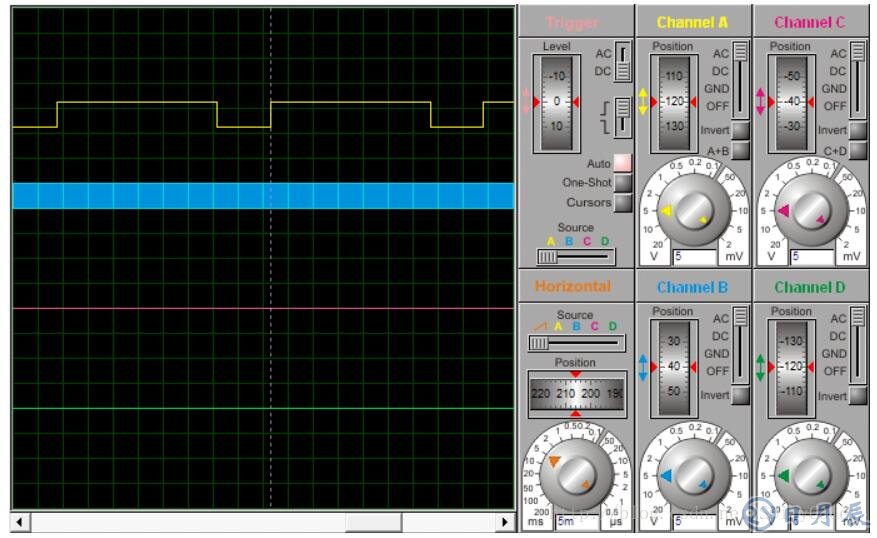

75%占空比如黃色波形所示

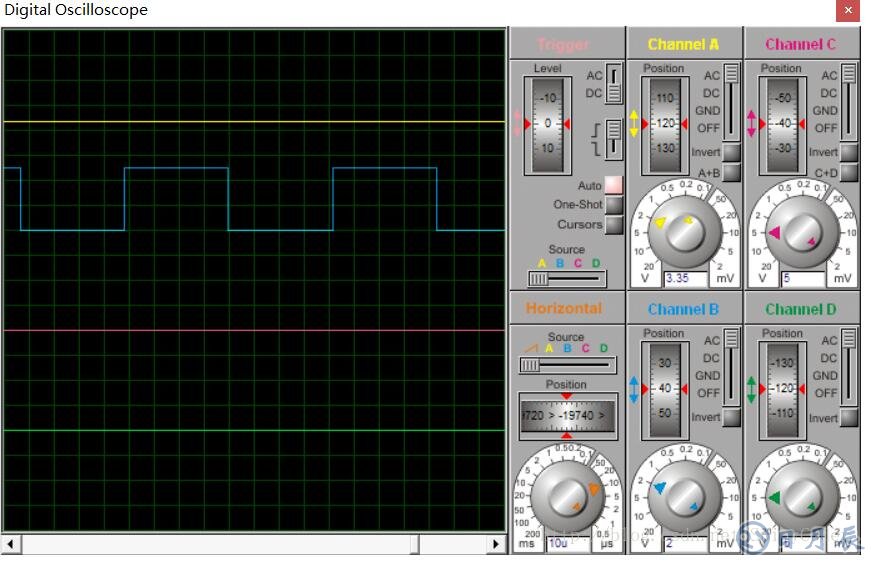

25%占空比如藍色波形所示

25%波形明明不對！！可我也不知道什么原因！仿真所用芯片為F249，代碼用的是msp430x44x.h
