(1)特點

  快恢復二極管的反向恢復時間大幅度降低，約在幾百納秒以下；同時，快恢復二極管的正向壓降較低，反向峰值電壓被提高，可達幾千伏。

  具體選用方法：這類二極管的優勢在于反向恢復時間短、開關特性好、體積小因而在除脈寬調制器、不間斷電源、開關電源、變頻調速器等電路中被廣泛選用，快恢復二極管的作用是高頻大電流整流或續流。

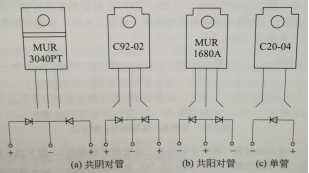

  快恢復二極管的內部結構和外形，如圖1所示；這類二極管的內部結構有單管和對管兩種，其中對管內部有兩只快恢復二極管，而根據這兩只快恢復二極管的接法，對管又可分為共陰對管和共陽對管。



圖1 快恢復二極管的內部結構與外形

  因?yàn)楦黝?lèi)快恢復二極管的功率相差較大，故各自采用的封裝形式不同；20A以下的快恢復二極管采用TO-220塑料封裝或DO-41、TO-15、DO-27封裝，20A以上的大容量快恢復二極管則采用TO-3P金屬封裝，而對于幾百至幾千安的快恢復二極管，采用了螺栓形或平板形封裝。



  (2)選用與使用方法

  快恢復二極管廣泛應用于不間斷電源、開關電源、交流電動機的變頻調速器、脈寬調制器、彩色電視機等電路之中，可被用作高頻二極管、高壓二極管、大電流整流二極管和續流二極管等。而具體選擇何種參數的快恢復二極管，應視電路的具體要求而定。

  選用時，若是單管型快恢復二極管不能滿足要求而對管能夠滿足電路要求，則建議可將對管作為單管使用；且使用時，對管中的二只快恢復二極管被損壞，亦可作為單管型快恢復二極管使用。根據制作工藝的不同，有些型號的單管型快恢復二極管具有3個引腳，中間的一個引腳為空引腳，通過測量即可確定。



  (3)檢測方法

  將萬用表置于R×1k擋位，測量快恢復二極管的正、反向電阻值，其中正向電阻值約為幾歐姆、反向電阻值則為∞；若電阻測量值均為∞或0，則表明被測快恢復二極管已損壞。

  對管的檢測方法與上述方法相同，但必須首先確定對管的公共端是哪一個引腳，再以上述方法對兩個快恢復二極管進行檢測。
