led以綠色環保、節能、壽命長而著稱，作為二十一世紀“明星”光源，是最有希望取代白熾燈的光源。但LED的技術含量和成本偏高，是制約其發展的最大瓶頸。整個LED燈具的壽命受兩方面因素的影響：LED及其驅動電源。LED自身的壽命很長，以美國CREE公司的XLamp系列為例，在光衰到70%時的壽命約50000小時。但是由于開關電源的平均壽命目前最長不超過25000小時，因此整個燈具的壽命主要取決于驅動電源。為了實現更長的使用壽命，設計出一款高效率的LED驅動電源是非常重要的。為了滿足不同用戶的需求，大聯大集團推出了一系列LED驅動方案供用戶選擇。

低功率射燈驅動方案

FAN102 PWM AC/DC轉換器

特點：

？ 體積小、零件少（總共32個零件）

？ 內建CC/CV及線損補償

？ 效率最高達到85%

？ 一次側完成穩壓恒流，不需光耦及穩壓IC

？ 具有線性降頻和較低的輸入功率

？ 具有抖頻功能，EMI更容易通過

？ 具有OVP、OTP、UVLO保護機制

？ 電路結構簡單、成本低、設計時間短

FSEZ1016A PWM AC/DC轉換器

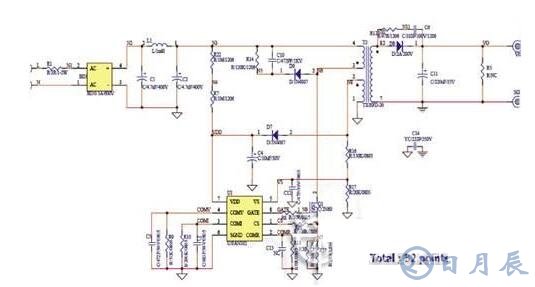

圖1 FAN102應用電路

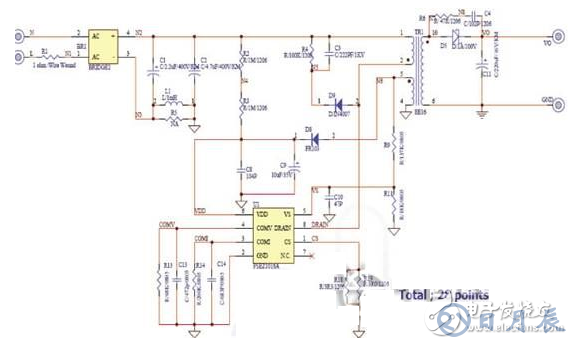

圖2 FSEZ1016A應用電路

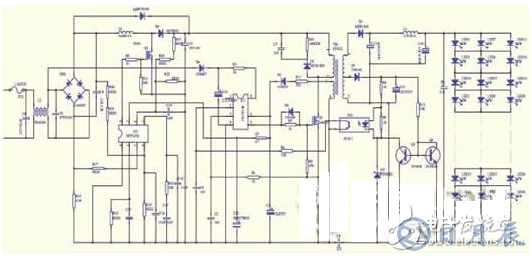

圖3 利用一片NCP1654來完成PFC和PWM

特點：

？ 體積小、零件少（共28個零件）

？ 內建CC/CV及MOSFET

？ 效率最高達到80%

？ 一次側完成穩壓恒流，不需光耦及穩壓IC

？ 具有線性降頻和較低的輸入功率

？ 具有抖頻功能，EMI更容易通過

？ 具有OVP、OTP、UVLO保護機制

？ 電路結構簡單、成本低、設計時間短

led日光燈、E27、PAR20/30/38 驅動方案

SSL2101/2

？ SSL2101/2 內部集成PFC和PWM，電路結構簡單。

？ PCB板可以更小

？ SLL2101的輸入電壓范圍：85V~276V

？ 輸出電壓：DC 9V~23V

？ 輸出可調電范圍：1%~100%

？ 過電壓保護，有保護點：25V

？ 可實現Triac調光

？ PFC：》0.9

？ 效率：》75%（可達85%）

NCP1654

從圖3中可以看到，該電路的外圍器件相當少，大大降低了成本。

MR16 驅動方案

TPS40210/1轉換器

其特點是輸入電壓范圍寬（4.5V~52V）、頻率可編程（35kHz~500kHz）、電壓參考（260mV）、過流保護、低電流關斷、有EN PIN。

NCP3065/6 DC/DC轉換器

其特點是輸入電壓范圍寬（3.0V~40V）、電壓參考（235mV）、內部集成 1.5A 的達林頓管、低電流關斷、熱關斷、有EN PIN。

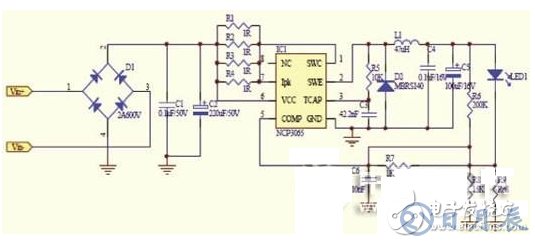

圖4 NCP3065電路圖

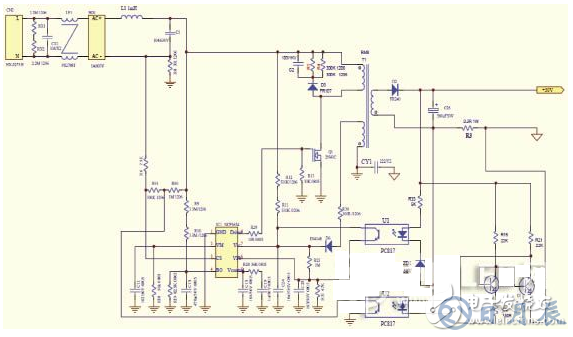

圖5 NCP1654+NCP1216解決方案

LED 路燈驅動方案

NCP1654（PFC轉換器）+NCP1216（PWM轉換器）
