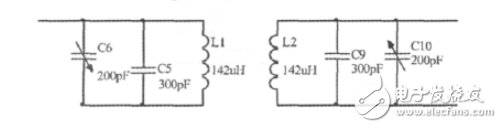

發射電路：由振蕩信號發生器和諧振功率放大器兩部分組成。采用NE555構成振蕩頻率約為510KHZ信號發生器，為功放電路提供激勵信號；諧振功率放大器由LC并聯諧振回路和開關管IRF840構成。振蕩線圈按要求用直徑為0．80mm的漆包線密繞20圈，直徑約為6．5cm，實測電感值約為142uH，當諧振在510KHZ時，與其并聯的電容C5、C6約為680p，可用470pF的固定，電容并聯一個200PF的可調電容，可方便調節諧振頻率。 大功率管TRF840最大電流為8A、完全開啟時內阻為0．85歐，管子發熱量大，所以需要加裝散熱片。當功率放大器的選頻回路的諧振頻率與激勵信號頻率相同時，功率放大器發生諧振，此時線圈中的電壓和電流達最大值，從而產生最大的交變電磁場。當接收線圈與發射線圈靠近時，在接收線圈中產生感生電壓，當接收線圈回路的諧振頻率與發射頻率相同時產生諧振，電壓達最大值。實際上，發射線圈回路與接收線圈回路均處于諧振狀態時，具有最好的能量傳輸效果。
       振蕩信號發生器：

      諧振功率放大器：

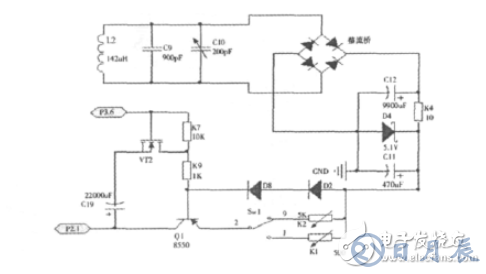

　　接收電路：電能經過線圈接收后，高頻交流電壓經快速二極1N4148進行全波整流，3300F的電容濾波， 再用5．1V穩壓二極管穩壓，輸出直流電為充電器提供較為穩定的工作電壓。因為Uc（t）= 1 C ∫i（t）dt， 為了準確控制充電時間，我們在設計中采用恒流充電的方法，可以保證充電電流大致為一常數I，上述電容電壓與時間的關系可表示為：Uc（t）= I C t。根據題設要求，充電時間應滿足快充小于30S， 慢充控制在120±20S，計算出快充、慢充所需電流大小快I1、慢I2分別為：I1=22000μF×3V/30S≈2．2mAI2=22000μF×3V/120S≈0．55mA ，二極管D1、D2的導通電壓基本不變，故可作為電壓基準，約為1．4V。各電壓關系為：UR+UEB=UD1+UD2≈1．4V
