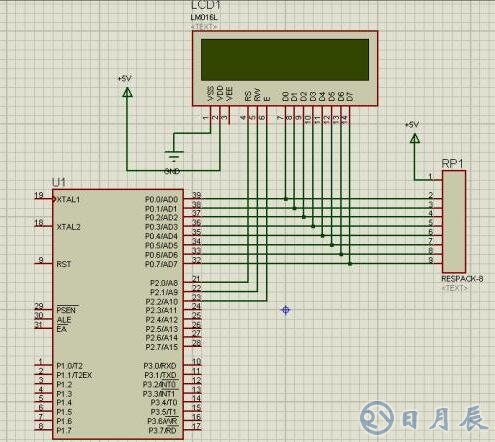

;硬件連接：1602LCD顯示000000Hz短接p1.4--p3.5則顯示0000010hz

;LCD1602顯示在不增加外部計數硬件的情況下，本試驗軟件可測最高頻率達到460KHz

;工作原理：

;1S 鐘內對輸入脈沖所計數的次數則為頻率值。

;16位二進制加法計數器的最大計數值為 65535。

;設置定時器 0 工作在定時方式1，定時1S。

;設置定時器 1 工作在計數方式1，對輸入脈沖進行計數，溢出產生中斷。

;將定時器 1中斷定義為優先。在中斷處理程序里對中斷次數進行計數。1S到后，

;將中斷次數和計數器里的計數值取出進行綜合數據處理，處理后的數據送LCD1602顯示？

;信號來源：

;1、軟件里對 P1.4定時取反，形成輸出脈沖，接到 P3.5 可自測。

; 顯示結果：P1.4 → P3.5 顯示： 000010 （Hz）

;如果有條件的話，可使用專用設備（信號發生器和頻率計）進行校正。

;頻率計的程序

;包含：外部中斷設置，中斷服務程序，定時程序，定時服務程序

;以及數據處理，顯示，包括 三位十進制數轉化為四位BCD碼，

;------------------------------------------------------------

BEEPBITP3.7

LCD_RSBITP2.0

LCD_RWBITP2.1

LCD_ENBITP2.2

LCD_XEQU3FH;LCD地址變量

TIMER_HEQU30H;定時器高位字節單元

TIMER_LEQU31H;定時器低位字節單元

TIMCOUNTEQU32H;時間中斷數

INT_GEQU35H;中斷計數緩沖單元高地址

INT_HEQU34H;中斷計數緩沖單元中地址

INT_LEQU33H;中斷計數緩沖單元低地址

T_SEQU36H;數據顯示低位

T_MEQU37H;數據顯示中位

T_HEQU38H;數據顯示高位

T_GEQU39H;數據顯示最高位

;----------------------------------------------------------

ORG0000H

JMPMAIN;主程序開始

ORG000BH

JMPTIMER_INT;定時器T0中斷服務程序

ORG001BH;定時器T1中斷服務程序

JMPTIMER1

ORG0030H

;----------------------------------------------------------

MAIN：

MOVSP，#60H;設置SP指針

LCALLPRO_SET;初始化

CALLSET_LCD

LCALLTIM_T0

;-----------------------------------------------------------

;LCD1602是慢速顯示器件，故100MS顯示一次。

;-----------------------------------------------------------

MAIN1：

MOVR5，40

MAIN2：

ACALLDELAY1;3ms

DJNZR5，MAIN2

ACALLSBIN_SBCD

CALLCONV

JMPMAIN1

;------------------------------------------------------------

;T1計數器中斷服務子程序

;計T1計數器溢出次數

;------------------------------------------------------------

TIMER1：

INC2AH

RETI

;------------------------------------------------------------

;初始化程序

;------------------------------------------------------------

PRO_SET:MOVA，#00H

MOVB，#00H

MOV2AH，A

MOVP0，#0FFH

MOVP1，#0FFH

MOVP2，#0FFH

MOVINT_H，#00H

MOVINT_L，#00H

MOVINT_G，#00H

MOVT_S，#00H

MOVT_H，#00H

MOVT_M，#00H

MOVT_G，#00H

MOVTIMCOUNT，#00H

MOVTIMER_H，#04CH;定時50MS

MOVTIMER_L，#10H;

CLRBEEP

SETBP3.5;P3.5端口置輸入狀態

RET;T1（TIMER1的外部輸入腳）

;-----------------------------------------------------

;LCD初始化設置

;-----------------------------------------------------

SET_LCD：

CLRLCD_EN

CALLINIT_LCD;初始化LCD

CALLDELAY1

MOVDPTR，#INFO1;指針指到顯示信息1

MOVA，#1;顯示在第一行

CALLLCD_SHOW

MOVDPTR，#INFO2;指針指到顯示信息2

MOVA，#2;顯示在第二行

CALLLCD_SHOW

RET

;-----------------------------------------------------

INFO1:DB“CYMOMETER”，0;LCD第一行顯示信息

INFO2:DB“FREQ:HZ”，0;LCD第二行顯示信息

;-----------------------------------------------------

;LCD接口初始化

;8位I/O控制

;-----------------------------------------------------

INIT_LCD：

MOVA，#38H;雙列顯示，字形5*7點陣

CALLWCOM

CALLDELAY1

MOVA，#38H;雙列顯示，字形5*7點陣

CALLWCOM

CALLDELAY1

MOVA，#38H;雙列顯示，字形5*7點陣

CALLWCOM

CALLDELAY1

MOVA，#0CH;開顯示，關光標，

CALLWCOM

CALLDELAY1

MOVA，#01H;清除LCD顯示屏

CALLWCOM

CALLDELAY1

RET

;----------------------------------------------------

LCD_SHOW：;在LCD的第一行或第二行顯示信息字符

CJNEA，#1，LINE2;判斷是否為第一行

LINE1:MOVA，#80H;設置LCD的第一行地址

CALLWCOM;寫入命令

CALLCLR_LINE;清除該行字符數據

MOVA，#80H;設置LCD的第一行地址

CALLWCOM;寫入命令

JMPFILL

LINE2:MOVA，#0C0H;設置LCD的第二行地址

CALLWCOM;寫入命令

CALLCLR_LINE;清除該行字符數據

MOVA，#0C0H;設置LCD的第二行地址

CALLWCOM

FILL:CLRA;填入字符

MOVCA，@A+DPTR;由消息區取出字符

CJNEA，#0，LC1;判斷是否為結束碼

RET

LC1:CALLWDATA;寫入數據

INCDPTR;指針加1

JMPFILL;繼續填入字符

RET

;---------------------------------------------------

CLR_LINE：;清除該行LCD的字符

MOVR0，#24

CL1:MOVA，#’’

CALLWDATA

DJNZR0，CL1

RET

;-----------------------------------------------------

;寫指令、數據使能子程序

;-----------------------------------------------------

ENABLE：;寫指令使能

CLRLCD_RS;RS=L，LCD_RW=L，D0-D7=指令碼，E=高脈沖

CLRLCD_RW

SETBLCD_EN

CALLDELAY0

CLRLCD_EN

RET

ENABLE1：;寫數據使能

SETBLCD_RS;RS=H，RW=L，D0-D7=數據，E=高脈沖

CLRLCD_RW

SETBLCD_EN

CALLDELAY0

CLRLCD_EN

RET

DELAY0:MOVR7，#250;延時500微秒

DJNZR7，$

RET

;----------------------------------------------------

;寫入命令子程序

;----------------------------------------------------

WCOM：;以8位控制方式將命令寫至LCD

MOVP0，A;寫入命令

CALLENABLE

RET

;----------------------------------------------------

;寫入數據子程序

;----------------------------------------------------

WDATA：;以8位控制方式將數據寫至LCD

MOVP0，A;寫入數據

CALLENABLE1

RET

;---------------------------------------------------

;在LCD第二行顯示字符

;A=ASCDATA，B=LINEXPOS

;---------------------------------------------------

LCDP2：;在LCD的第二行顯示字符

PUSHACC;

MOVA，B;設置顯示地址

ADDA，#0C0H;設置LCD的第二行地址

CALLWCOM;寫入命令

POPACC;由堆棧取出A

CALLWDATA;寫入數據

RET

;-------------------------------------------------------

;ASCII轉換并在第二行顯示數字子程序

;-------------------------------------------------------

CONV：;MOVA，T_G

MOVLCD_X，#6;設置位置

;CALLSHOW_DIG2

MOVA，T_H

;INCLCD_X;加載小時數據

CALLSHOW_DIG2;顯示數據

MOVA，T_M;加載分鐘數據

INCLCD_X;設置位置

CALLSHOW_DIG2;顯示數據

MOVA，T_S;加載秒數數據

INCLCD_X;設置位置

CALLSHOW_DIG2;顯示數據

RET

;----------------------------------------------------

SHOW_DIG2：

MOVB，#16

DIVAB

ADDA，#30H

PUSHB

MOVB，LCD_X

CALLLCDP2

POPB

MOVA，B

ADDA，#30H

INCLCD_X

MOVB，LCD_X

CALLLCDP2

RET

;-----------------------------------------------------

DELAY1：;延時3MS

MOVR6，#15

D2:MOVR7，#100

DJNZR7，$

DJNZR6，D2

RET

;-----------------定時器設置------------------------

;設置定時器0工作在定時方式1，定時器1工作在計數方式1

;---------------------------------------------------------

TIM_T0:MOVTMOD，#0D1H

MOVTH0，TIMER_H;設置定時初值高位

MOVTL0，TIMER_L;設置定時初值低位

MOVTH1，#00H;清T1計數器

MOVTL1，#00H

MOVIE，#8AH;開中斷總允許，允許T0溢出中斷

SETBPT1

SETBTR1

SETBTR0;定時器開始工作

RET

;--------------------------------------------------------

;定時器0中斷服務程序

;--------------------------------------------------------

TIMER_INT：

CLRTR0;關閉定時器

MOVTL0，TIMER_L;重新賦初值

MOVTH0，TIMER_H;

INCTIMCOUNT;定時1S，時間單位

MOVA，TIMCOUNT;查看數量值

CPLP1.4;產生自測信號

CJNEA，#20，T_END;如果沒有到1S返回

CLRTR1;關閉計數器T1

MOVTIMCOUNT，#00H;到1S則清零

MOVINT_L，TL1;取出計數值低位

MOVINT_H，TH1;取出計數值高位

MOVINT_G，2AH;取出溢出計數值位

MOVTH1，#00H

MOVTL1，#00H

MOV2AH，#00H

SETBTR1

T_END:SETBTR0;重新開始定時操作

RETI

;---------------------------------------------------------------

;三字節二進制整數轉換成四字節BCD碼子程序

;二進制數從低位到高位分別存放在INT_L、INT_H、INT_G單元中

;BCD碼從低位到高位分別存放在T_S、T_M、T_H、T_G單元中

;---------------------------------------------------------------

SBIN_SBCD：

PUSHPSW

SETBPSW.3;設置當前寄存器

CLRPSW.4

CLRA;清累加器

MOVT_G，A

MOVT_H，A;清除出口單元，準備轉換

MOVT_M，A

MOVT_S，A

MOVR5，INT_G

MOVR7，INT_L;設置二進制數起始地址

MOVR6，INT_H

MOVR2，#24

CLRC

HH1：

MOVA，R7

RLCA

MOVR7，A

MOVA，R6

RLCA

MOVR6，A

MOVA，R5

RLCA

MOVR5，A

MOVA，T_S;得到低位數據

ADDCA，T_S;累加

DAA;十進制調整

MOVT_S，A;保存數據

MOVA，T_M;得到第二位數據

ADDCA，T_M;累加

DAA;十進制調整

MOVT_M，A;保存結果

MOVA，T_H;得到第三位

ADDCA，T_H;累加

DAA

MOVT_H，A;保存

MOVA，T_G;得到第四位

ADDCA，T_G;累加

;DAA

MOVT_G，A

DJNZR2，HH1;

POPPSW

RET

;----------------------------------------------------------------

END;告訴編譯器本程序到此結束。
