在Allegro中，有這樣一種情況：一個dra封裝已經創建完成，但是不小心排錯了引腳順序，需要修改為正確的。我相信這是EDA工程師經常遇到的問題。這個時候，重新放置一遍焊盤工作量確實比較大，而且有再次出錯的可能。其實Allegro已經提供了一種便捷的修改引腳編號的方式，只是很多人不知道，本文將對這種快捷的方式做介紹。

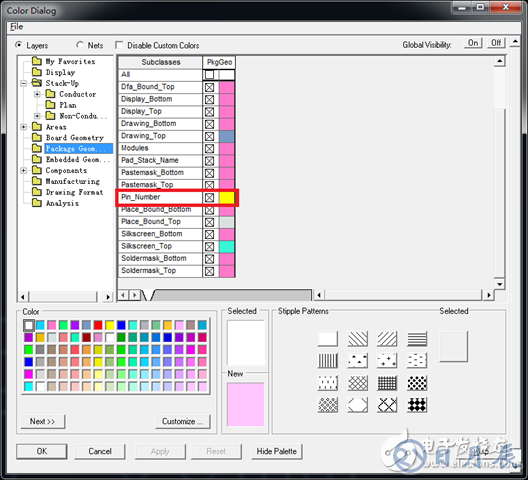

1. 打開一個dra封裝，并通過顏色對話框打開Package Geometry下的pin number屬性，如下圖。

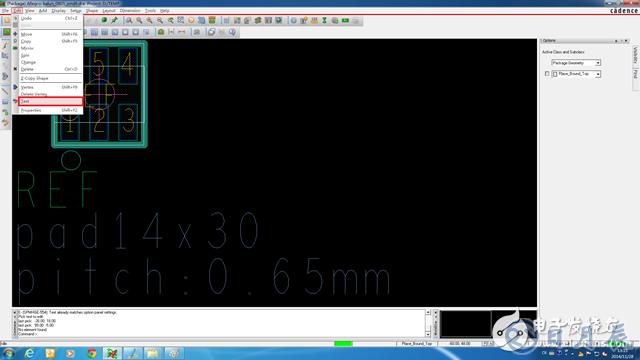

2. 點擊Edit–>Text，如下圖。

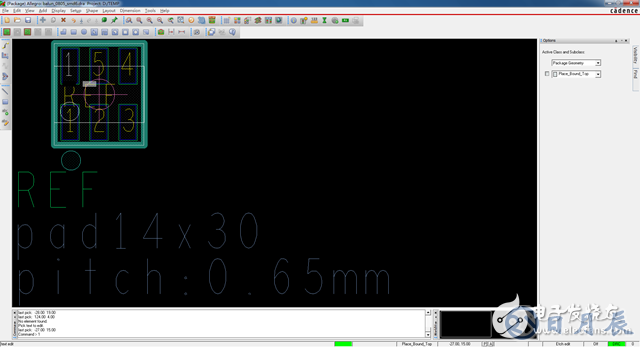

3. 依次點擊需要修改的焊盤，并更改為正確的引腳編號，如下圖。

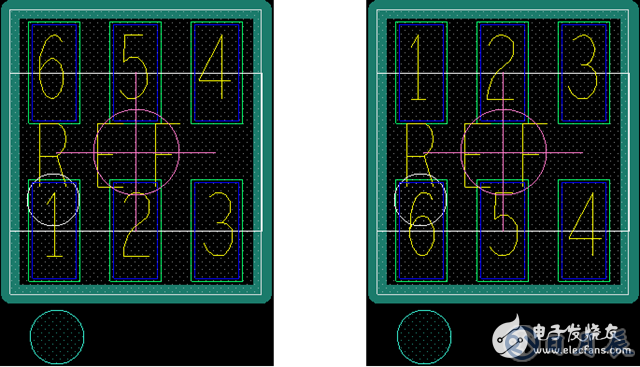

4. 修改前與修改后的對比如下圖所示。
