超快恢復二極管模塊(FRED)類型MEO，MEE，MEA和MEK(圖1)是分立型DESEI向大電流的擴展，其特性不變。它可以用在所有MOSFET，IGBT或雙極性達林頓管電路中，工作頻率要高于1kHz。

  如果要用幾個分立二極管井聯成小模塊，換用這些模塊可減小安裝時間和設備尺寸。一般FRED可用作大電流的IGBT或積極性達林頓管的續流二極管，或用作電源和焊接機的快速整流管。下面是一系列超快恢復二極管模塊(FRED)的應用。

  A. 用作拖動和UPS系統中單相或三相逆變器的續流二極管，采用PWM控制，開關頻率高于1kHz(圖2)。

圖1 現有的超快恢復二極管模塊(FRED)的電路圖	圖2 MEE型或MEO型



  B. 用作開關電源或伺服驅動的續流二極管

  (a)使用MOSFET和肖特基阻斷二極管的對稱全僑電路(圖3(a))

  (b)使用MOSFET的正激變換器和直流電機驅動的不對稱全橋圖(圖3(b))

圖3 用作開關電源或伺服驅動的續流二極管

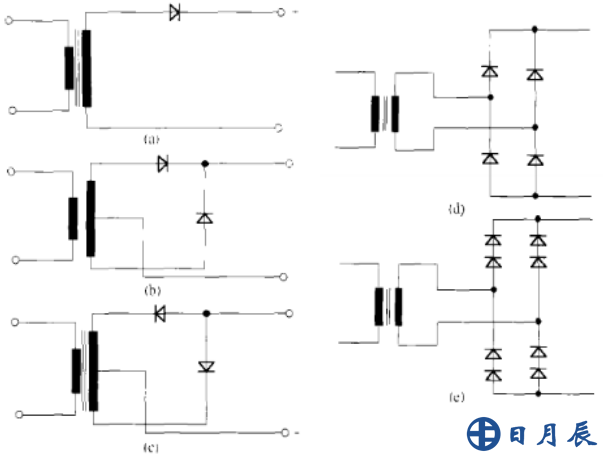

  C. 用作電源或焊接機的整流

  全波整流電路(圖4(a))中，根據負載電流的大小，可選擇幾個MEO模塊并聯。

  共陰極拓樸(圖4(b))中，根據負載電流的大小，可選擇幾個MEK模塊井聯。

  共陽極拓樸(圖4(c))中，根據負載電流的大小，可選擇幾個MEA模塊并聯。

  全橋整流電路(圖4(d))中，根據負載電流的大小，可選擇幾個MEE或MEO模塊并聯。

  高壓輸出的全橋整流電路(圖4(e))中，可使用兩個MEE模塊串聯獲得高阻斷電壓。

  所有的超快恢復二極管模塊(FRED)中連續直流電流I_FAVM的數值是在散熱器溫度T_S=65℃，結溫T_VJM=125℃(溫差60℃)的條件下給出的。

  如與別的產品比較，要確定兩個模塊的結芯與散熱器溫差相等，因為溫差決定可流過的正向電流。

  而且。超快恢復二極管模塊(FRED)的電流定額和阻斷損耗都是在T_VJ=125℃和占空比d=50%條件下的。
