1．實驗任務

做單一燈的左移右移，硬件電路如圖4.4.1所示，八個發光二極管L1－L8分別接在單片機的P1.0－P1.7接口上，輸出“0”時，發光二極管亮，開始時P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重復循環。

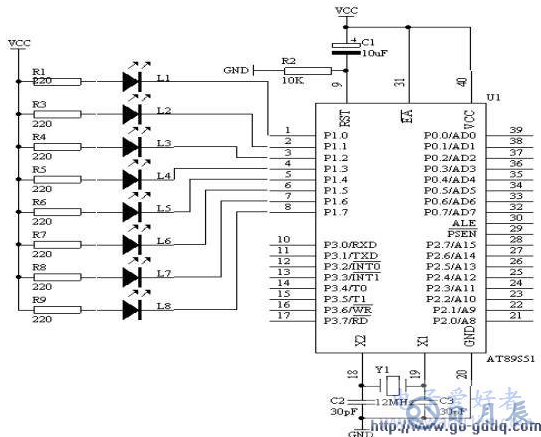

2．電路原理圖

圖4.4.1

3．系統板上硬件連線

把“單片機系統”區域中的P1.0－P1.7用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L8端口上，要求：P1.0對應著L1，P1.1對應著L2，……，P1.7對應著L8。

4．程序設計內容

我們可以運用輸出端口指令MOV　P1，A或MOV　P1，＃DATA，只要給累加器值或常數值，然后執行上述的指令，即可達到輸出控制的動作。

每次送出的數據是不同，具體的數據如下表1所示

表1

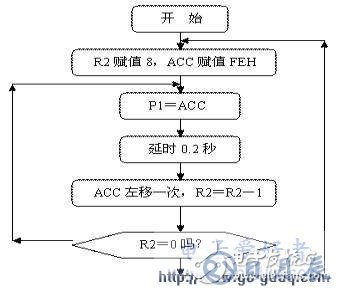

5．程序框圖

圖4.4.2

6．匯編源程序

ORG 0

START： MOV R2，#8

MOV A，#0FEH

SETB C

LOOP： MOV P1，A

LCALL DELAY

RLC A

DJNZ R2，LOOP

MOV R2，#8

LOOP1： MOV P1，A

LCALL DELAY

RRC A

DJNZ R2，LOOP1

LJMP START

DELAY： MOV R5，#20 ;

D1： MOV R6，#20

D2： MOV R7，#248

DJNZ R7，$

DJNZ R6，D2

DJNZ R5，D1

RET

END

7．C語言源程序

#include

unsigned char i;

unsigned char temp;

unsigned char a，b;

void delay（void）

{

unsigned char m，n，s;

for（m=20;m》0;m--）

for（n=20;n》0;n--）

for（s=248;s》0;s--）;

}

void main（void）

{

while（1）

{

temp=0xfe;

P1=temp;

delay（）;

for（i=1;i《8;i++）

{

a=temp

b=temp》》（8-i）;

P1=a|b;

delay（）;

}

for（i=1;i《8;i++）

{

a=temp》》i;

b=temp《《（8-i）;

P1=a|b;

delay（）;

}

}

}
