在8X8點陣LED上顯示柱形，讓其先從左往右平滑移動三次，其次從右往左平滑移動三次，再次從上往下平滑移動三次，最后從下往上平滑移動三次，如此循環。

1． 程序設計內容

8X8點陣LED工作原理說明 ：8X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1電平，某一行置0電平，則相應的二極管就亮；因此要實現一根柱形的亮法，如圖49所示，對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：

一根豎柱：對應的列置1，而行則采用掃描的方法來實現。

一根橫柱：對應的行置0，而列則采用掃描的方法來實現。

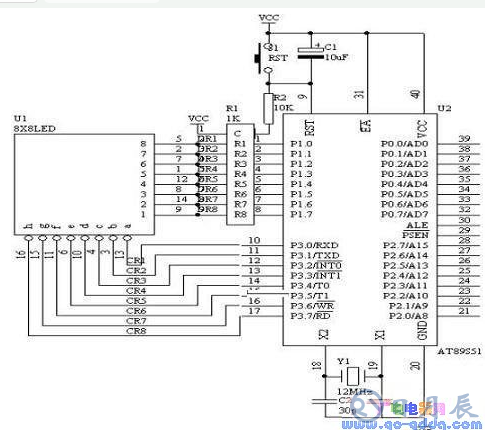

2． 硬件電路

3．匯編源程序

ORG 00H

START： NOP

MOV R3，#3

LOP2： MOV R4，#8

MOV R2，#0

LOP1： MOV P1，#0FFH

MOV DPTR，#TABA

MOV A，R2

MOVC A，@A+DPTR

MOV P3，A

INC R2

LCALL DELAY

DJNZ R4，LOP1

DJNZ R3，LOP2

MOV R3，#3

LOP4： MOV R4，#8

MOV R2，#7

LOP3： MOV P1，#0FFH

MOV DPTR，#TABA

MOV A，R2

MOVC A，@A+DPTR

MOV P3，A

DEC R2

LCALL DELAY

DJNZ R4，LOP3

DJNZ R3，LOP4

MOV R3，#3

LOP6： MOV R4，#8

MOV R2，#0

LOP5： MOV P3，#00H

MOV DPTR，#TABB

MOV A，R2

MOVC A，@A+DPTR

MOV P1，A

INC R2

LCALL DELAY

DJNZ R4，LOP5

DJNZ R3，LOP6

MOV R3，#3

LOP8： MOV R4，#8

MOV R2，#7

LOP7： MOV P3，#00H

MOV DPTR，#TABB

MOV A，R2

MOVC A，@A+DPTR

MOV P1，A

DEC R2

LCALL DELAY

DJNZ R4，LOP7

DJNZ R3，LOP8

LJMP START

DELAY： MOV R5，#10

D2： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

DJNZ R5，D2

RET

TABA： DB 0FEH，0FDH，0FBH，0F7H，0EFH，0DFH，0BFH，07FH

TABB： DB 01H，02H，04H，08H，10H，20H，40H，80H

END

4．C51語言源程序

#include

unsigned char code taba［］={0xfe，0xfd，0xfb，0xf7，0xef，0xdf，0xbf，0x7f};

unsigned char code tabb［］={0x01，0x02，0x04，0x08，0x10，0x20，0x40，0x80};

void delay（void）

{

unsigned char i，j;

for（i=10;i》0;i--）

for（j=248;j》0;j--）;

}

void delay1（void）

{

unsigned char i，j，k;

for（k=10;k》0;k--）

for（i=20;i》0;i--）

for（j=248;j》0;j--）;

}

void main（void）

{

unsigned char i，j;

while（1）

{

for（j=0;j《3;j++）　　//from left to right 3 time

{

for（i=0;i《8;i++）

{

P3=taba［i］;

P1=0xff;

delay1（）;

}

}

for（j=0;j《3;j++）　　//from right to left 3 TIme

{

for（i=0;i《8;i++）

{

P3=taba［7-i］;

P1=0xff;

delay1（）;

}

}

for（j=0;j《3;j++）　　//from top to bottom 3 TIme

{

for（i=0;i《8;i++）

{

P3=0x00;

P1=tabb［7-i］;

delay1（）;

}

}

for（j=0;j《3;j++）　　//from bottom to top 3 TIme

{

for（i=0;i《8;i++）

{

P3=0x00;

P1=tabb［i］;

delay1（）;

}

}

}

}
