下面以51單片機綜合學習系統為硬件平臺，介紹矩陣式鍵盤的編程方法。具體功能為：按下其鍵后，在一位數碼管上顯示出鍵值。0到16個鍵分別對應顯示0到F。

1、硬件原理

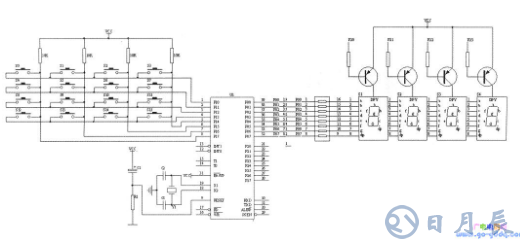

本實驗可以直接在配套開發板上完成，電路圖如下圖所示。

根據電路原理圖，鍵盤掃描方法是：行線P1O~P13為輸出線，列線P14~P17為輸入線。一開始單片機將行線（P1O-P13）全部輸出低電平，此時讀入列線數據，若列線全為高電平說明沒有鍵接下，若有列線為低電平則調用延時程序來去除按鍵抖動。延時后再讀入列線看是否有低電平，如果列線數據還是有低電平，說明確實有鍵接下，接下來便是確定鍵值。下面以第二行的S5鍵為例，看接下S5后我們應該怎么得到這個鍵值。當判定確實有鍵接下之后，將行線輪流置為低電平，根據讀入列線的數據可以確定鍵值。首先，單片機將P1O置為低電平，P11~P13置為高電平，此時讀出的列線數據全為高電平，說明第一行沒有鍵接下；接著單片機將P11輸出低電平，P1O、P12、P13置為高電平，再讀列線數據，此時的列線數值為1011（OxOB），即P11與P15交叉點上的按鍵S5被接下，而OxOB就代表S5的鍵值了。轉到S5鍵功能處理子程序就可以達到目的。

2.程序流程

軟件流程圖如下圖所示。51單片機綜合學習系統資源豐富，板內有：8位LED數碼管、32路LED、4x4矩陣鍵盤、4個直控按鍵盤、蜂鳴器喇叭、繼電器試驗、I2C總線接口、SPI總線接口、l60x液晶、l28x64液晶、紅外接收頭接口、支持PS/2接口的104鍵標準鍵盤、步進電機驅動接口、ADCO832模/數轉換接口、PC817光電耦合器、串行時鐘芯片DSl302、溫度傳感器DSl8B2O按口、RS232串口通訊、外擴展接口等，可以方便地接更多的實驗資源。

3. 軟件代碼

相關的軟件代碼如下：

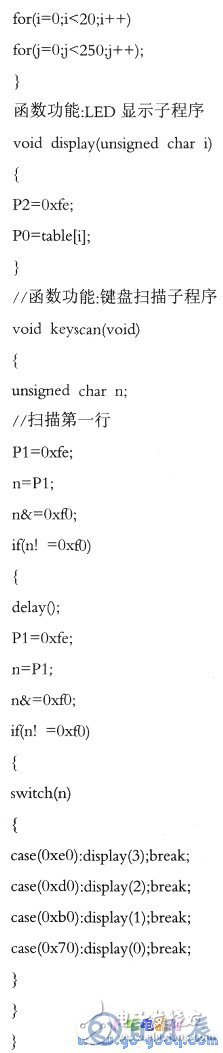

/* 矩陣鍵盤測試程序*/
