在很多設計中需要有精彩而實用的LED閃爍來表示設備工作正常與否和工作狀態。在一些實時性要求不高的設計中可以用插入延時來控制LED閃爍。

它的缺點現而易見：

1、LED閃爍方式反映慢。

2、在延時過程不能干其它工作（中斷除外）．浪費了資源。

3、代碼雍長，真正控制LED就幾個個指令，其它的延時代碼占了99%的空間。

如果用TMRI或TMR2來做一個時鐘，上面的種種缺點就可以避免。

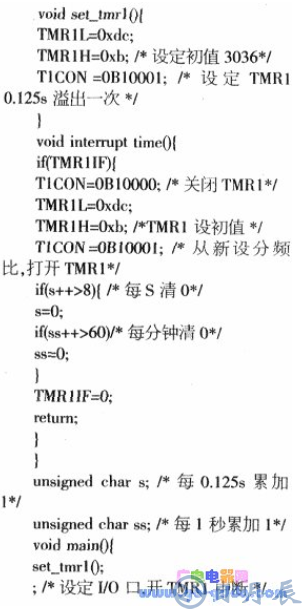

下面是用TMR1作時鐘的C代碼（RB1、RB2、RB3控制LED）示例：

這樣的框架對于基于要求實時性高的軟件查詢的程序是很有效的。
