這次做的數控電源設計思想沒什么新意，就是一個數模轉換（ADC0809）和一個模數轉換（DAC0832），再加上兩個單片機分別控制0809和0832，組成一個反饋網絡，來得到輸入的數字相對應的電壓，電壓范圍很小，只有0~12.75V.顯示部分采用四段共陰數碼管
整塊板子做出來之后有10*7cm那么大，用洞洞板焊的。
實測電路輸出精度+/-0.05V在12V范圍內。
硬件設計：
第一塊單片機P0口接數碼管代碼段的驅動，P2.4~P2.7接四位的位選線，P2.0~P2.3節四個獨立操作按鍵［模式］［加］［減］［確定］，P1口接ADC0809的八位數據輸出.P3.0~P3.3口接0809的控制線.P3.5~P3.7和第二塊單片機的P2.0，P2.1，P2.2相連，用來控制數模輸出增減。三根控制線作用分別為［輸出改變?cè)试S控制Control_1］［增減信號Control_2］［增減速度控制Control_speed］

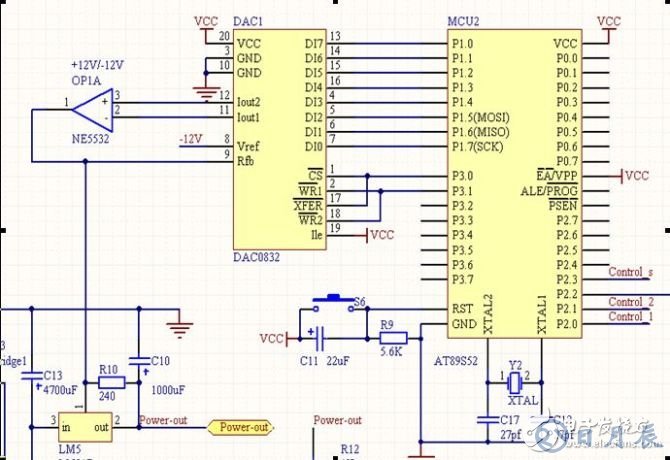

第二塊單片機除了前面的三根控制線，就只剩下和DAC0832的控制線了，看電路圖。

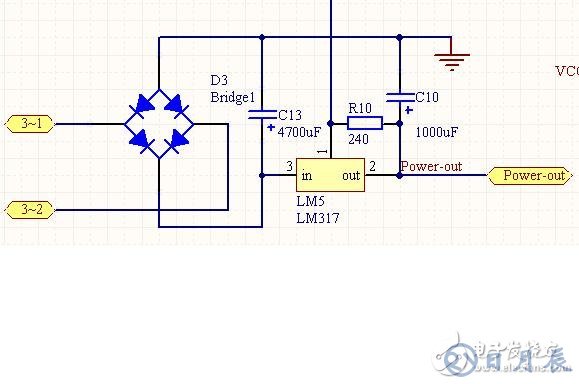

用0832輸出控制LM317可調三端穩壓器的輸出電壓：

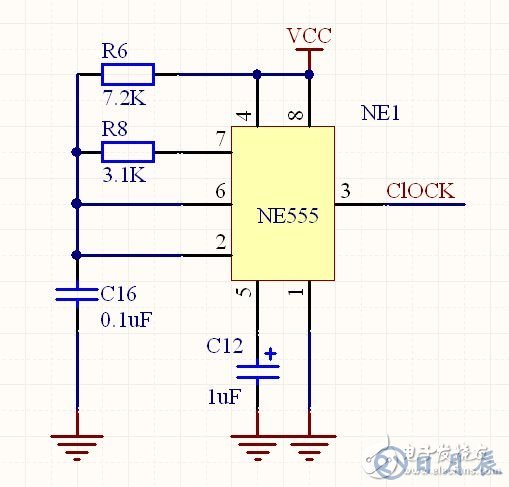

DAC0809所需時鐘脈沖由NE555產生
系統電源：5V12VGND-12V
程序清單：第一塊單片機：（接0809，四段數碼管，四個獨立按鍵）
#include
#defineucharunsignedchar
inti=0，a=0;//定義循環算子
ucharhold=5;//當前操作數［0-led1］［1-led2］［2-led3］［3-led4］［4-快速調節］［5-無］
ucharGet_data=0;//模數轉換得到的結果
intGet_data2=0;//將Get_data*5用以方便轉化（做電壓表時用）//ucharled［］={0x3F，0x06，0x5B，0x4F，0x66，0x6D，0x7D，0x07，0x7F，0x6F，0x00};//陽極驅動不帶小數點
ucharled［］={0xC0，0xF9，0xA4，0xB0，0x99，0x92，0x82，0xF8，0x80，0x90，0xFF};//陰極驅動
//ucharpoint［］={0xBF，0x86，0xDB，0xCF，0xE6，0xED，0xFD，0x87，0xFF，0xEF，0x00};//陽極驅動帶小數點
ucharpoint［］={0x40，0x79，0x24，0x30，0x19，0x12，0x02，0x78，0x00，0x10，0xFF};
ucharV_list［］={30，36，60，66，90，100，120，180，240};//電壓值列表
ucharV_index=6;//預置電壓索引.ucharnum［4］={10，5，0，0};//顯示緩存
ucharV_num=100;//顯示的電壓對應在0~255電之間的值，預置壓數5V
ucharTIme=0;//控制模數轉換頻率變量
ucharTImes=0;//控制按鍵允許速度變量
ucharscan_grant=1;//允許輸入
ucharhide_flag=0;//隱藏標志［0隱藏］［1顯示］和hold配合用于控制某一位數碼管的亮滅
ucharhide_TIme=0;//用于控制數碼管閃爍快慢
//ucharzhengshu，xiaoshu_1，xiaoshu_2;voiddelay（ints）;
voidkey_mode（）;
voidkey_add（）;
voidkey_sub（）;
voidkey_confirm（）;
voiddisplay（）;
voidADC（）;
voidconvert（）;//將get_data填入到num［］數組中
voidscan_key（）;//鍵盤掃描函數
voidcompare（）;//比較函數（Control_1Control_2）［00-正確］［11-加］［10減］//定義位選線
sbitled_1=P2^7;
sbitled_2=P2^6;
sbitled_3=P2^5;
sbitled_4=P2^4;
sbitmode=P2^0;
sbitadd=P2^1;
sbitsub=P2^2;
sbitconfirm=P2^3;
//0809四根控制線
sbitALE=P3^0;
sbitSTART=P3^1;
sbitOE=P3^2;
sbitEOC=P3^3;
//兩根控制線
sbitControl_1=P3^6;//變化控制線［1變化］［0不變］
sbitControl_2=P3^7;//增減控制線［1增］［0減］
sbitControl_speed=P3^5;//控制變化速度
sbitclose=P3^4;//當電壓穩定時為0;voidmain（）
{
//初始化
led_1=0;
led_2=0;
led_3=0;
led_4=0;
//初始化定時器
TMOD=0x01;//定時器0，方式1
TH0=0x3c;
TL0=0xb0;
ET0=1;//允許定時器0中斷
TR0=1;//啟動定時器0運行
EA=1;//全部中斷允許
Control_1=0;
Control_2=0;
while（1）
{
TIme++;
if（time》=10）
{
time=0;
//掃描鍵盤
if（hold==5）
{
ADC（）;//模數轉換
compare（）;//轉換結果比較，修改控制變量
}
else
{
Control_1=0;
Control_2=0;
}
}
if（scan_grant==0）
{
scan_key（）;
convert（）;
scan_grant=1;
EA=1;
}
hide_time++;
if（hide_time》=80）
{
hide_time=0;
if（hide_flag==1）
{hide_flag=0;}
else
{hide_flag=1;}
}
display（）;
}
}
//延時函數
voiddelay（ints）
{
for（i=0;i{}
}
//按鍵處理------------------------------------
voidkey_mode（）
{
delay（1000）;
if（mode==0）
{
hold++;
if（hold》=6）
{hold=1;}
}
}
voidkey_add（）//加函數
{
delay（1000）;
if（add==0）
{
if（hold==0）//當前操作數［0-led1即num［0］］
{
}
if（hold==1）//當前操作數［1-led2即num［1］］
{
if（V_num《=235）
{V_num=V_num+20;}//加1V
}
if（hold==2）//當前操作數［2-led3即num［2］］
{
if（V_num《=253）
{V_num=V_num+2;}//加0.1V
}
if（hold==3）//當前操作數［3-led4即num［3］］
{
if（V_num《=254）
{V_num++;}//加0.05V
}
if（hold==4）//當前操作數［4-快速調節即V_index］
{
if（V_index《=7）
{V_index++;}
V_num=V_list［V_index］;
}
if（hold==5）//當前操作數［5-無］
{
}
}
}
voidkey_sub（）//減函數
{
delay（1000）;
if（sub==0）
{
if（hold==0）//當前操作數［0-led1即num［0］］
{
}
if（hold==1）//當前操作數［1-led2即num［1］］
{
if（V_num》=20）
{V_num=V_num-20;}//減1V
}
if（hold==2）//當前操作數［2-led3即num［2］］
{
if（V_num》=2）
{V_num=V_num-2;}//減0.1V
}
if（hold==3）//當前操作數［3-led4即num［3］］
{
if（V_num》=1）
{V_num--;}//減0.05V
}
if（hold==4）//當前操作數［4-快速調節即V_index］
{
if（V_index》=1）
{V_index--;}
V_num=V_list［V_index］;
}
if（hold==5）//當前操作數［5-無］
{
}
}
}
voidkey_confirm（）
{
delay（1000）;
if（confirm==0）
{
hold=5;
}
}
//-------------------------------------------------------------
voiddisplay（）
{
/*led_1=1;
if（num［0］==0）//如果第一位是0的話就不顯示，led［10］是空
{P0=led［10］;}
else
{P0=led［num［0］］;}delay（100）;
led_1=0;
P0=0xFF;led_2=1;
P0=point［num［1］］;
delay（100）;
led_2=0;
P0=0xFF;led_3=1;
P0=led［num［2］］;
delay（100）;
led_3=0;
P0=0xFF;led_4=1;
P0=led［num［3］］;
delay（100）;
led_4=0;
P0=0xFF;*/
if（hide_flag==1）
{
if（hold==4）
{
delay（400）;
return;
}
if（hold！=1）
{
led_1=1;
if（num［0］==0）//如果第一位是0的話就不顯示，led［10］是空
{P0=led［10］;}
else
{P0=led［num［0］］;}
delay（100）;
led_1=0;
P0=0xFF;
led_2=1;
P0=point［num［1］］;
delay（100）;
led_2=0;
P0=0xFF;
}
if（hold！=2）
{
led_3=1;
P0=led［num［2］］;
delay（100）;
led_3=0;
P0=0xFF;
}
if（hold！=3）
{
led_4=1;
P0=led［num［3］］;
delay（100）;
led_4=0;
P0=0xFF;
}
}if（hide_flag==0）
{
led_1=1;
if（num［0］==0）//如果第一位是0的話就不顯示，led［10］是空
{P0=led［10］;}
else
{P0=led［num［0］］;}
delay（100）;
led_1=0;
P0=0xFF;
led_2=1;
P0=point［num［1］］;
delay（100）;
led_2=0;
P0=0xFF;
led_3=1;
P0=led［num［2］］;
delay（100）;
led_3=0;
P0=0xFF;
led_4=1;
P0=led［num［3］］;
delay（100）;
led_4=0;
P0=0xFF;
}
}
voidADC（）
{
START=0;
OE=0;
START=1;
delay（65）;
START=0;
while（EOC==1）
{}
OE=1;
delay（65）;
Get_data=P1;
OE=0;
//convert（）;
}
voidconvert（）
{
//基準電壓要為12.8V
/*Get_data2=Get_data*5;
num［0］=Get_data2/1000;
Get_data2=Get_data2%1000;
num［1］=Get_data2/100;
Get_data2=Get_data2%100;
num［2］=Get_data2/10;
Get_data2=Get_data2%10;
num［3］=Get_data2;*/
Get_data2=V_num*5;
//Get_data2=Get_data*5;
num［0］=Get_data2/1000;
Get_data2=Get_data2%1000;
num［1］=Get_data2/100;
Get_data2=Get_data2%100;
num［2］=Get_data2/10;
Get_data2=Get_data2%10;
num［3］=Get_data2;
}
voidscan_key（）//鍵盤掃描后函數分配
{
if（mode==0）
key_mode（）;
if（add==0）
key_add（）;
if（sub==0）
key_sub（）;
if（confirm==0）
key_confirm（）;
}voidcompare（）//比較函數（Control_1Control_2）［00-正確］［11-加］［10減］
{
Control_1=0;
Control_2=0;if（V_num《（Get_data-1））
{
Control_1=1;
Control_2=0;
if（（Get_data-V_num）》=10）
{
Control_speed=1;
close=1;
}
else
{
Control_speed=0;
close=0;
}
}
if（V_num》（Get_data+1））
{
Control_1=1;
Control_2=1;
if（（V_num-Get_data）》=10）
{
Control_speed=1;
close=1;
}
else
{
Control_speed=0;
close=0;
}
}
}
//中斷函數：
//定時器中斷T0用于消除按鍵等待
//定時器中斷T1用于進入AD轉換函數
//--------------------------------------------------------------------
//-------------------------定時器中斷服務程序-------------------------
//--------------------------定時器0工作方式1--------------------------
//任務：
//1：限定進入按鍵掃描程序的時間間隔，避免在短時間內多次進入鍵盤掃描而造成誤操作
//--------------------------------------------------------------------
voidclear_key（）interrupt1using1
{
times=times+1;
if（times==7）//這個數字決定了按鍵上限速度。
{
times=0;
scan_grant=0;//允許輸入
EA=0;
}
TH0=0x3c;//計數器初值重載
TL0=0xb0;
}
第二塊單片機（接0832）
#include
#defineucharunsignedchar
inti;
sbitCS12=P3^0;//控制線
sbitWR12=P3^1;//控制線
sbitled=P2^2;//控制led亮滅
sbitControl_1=P2^1;//變化控制線1［1變化］［0不變］
sbitControl_2=P2^0;//加減控制線2［1增］［0減］
sbitControl_speed=P2^3;//變化速度控制
ucharout=0;//輸出數據
uchara=0;
voiddelay（ints）;
voidmain（）
{
P1=0;
WR12=0;
CS12=0;
Control_1=1;
Control_2=1;
Control_speed=1;
while（1）
{
for（a=0;a《=20;a++）
{
delay（1000）;
}
//根據控制信號線決定加減。
if（Control_1==1）
{
if（led==0）
{led=1;}
else
{led=0;}
if（Control_2==1）
{
if（out《=254）
if（Control_speed==0）
{out++;}
if（Control_speed==1）
{out=out+10;}
}
if（Control_2==0）
{
if（out》=1）
if（Control_speed==0）
{out--;}
if（Control_speed==1）
{out=out-10;}
}
//寫操作
WR12=0;
CS12=0;
P1=out;
delay（100）;
CS12=1;
WR12=1;
}
if（Control_1==0）
{
led=1;
}
/*if（out》=255）
{out=255;}
if（out《=1）
{out=0;}*/
}
}
voiddelay（ints）
{
for（i=0;i{}
}
