每天看電路第108期】齊納二極管測試電路

發布日期： 2019-03-12 瀏覽次數： 2,044

活動宗旨：為鍛煉大家的分析電路問題的能力，從今天開始，每天一個小電路，一期應用電路，一期習題電路，同時照顧到工程師以及學生群體。大家跟帖，描述該電路的功能。

活動獎勵：只要你的回復有閃光點，5個積分送上。如果你的回復都是閃光點，積分大大的送上，10-50不等。

活動步驟：

1、樓主給出電路原理圖；

2、參與者以跟帖的形式回復，可以說明該電路的功能以及各個小模塊的功能；

3、可以對該電路原理圖提出建議，那個地方不合理，那個需要改正；

4、可以跟帖說明該電路原理圖或者此類原理圖設計時的注意事項和難點；

【上期解答】

1.人體的放松程度會影響皮膚電阻，人越放松皮膚電阻越大，從而影響T1和T2形成的振蕩器的頻率，進而立體聲耳機內聽到的聲音頻率（聲調）改變。。

2.P1用于改變聽到的聲音大小。

上期原文章地址：【每天看電路第107期】皮電反饋電路

【今日電路】

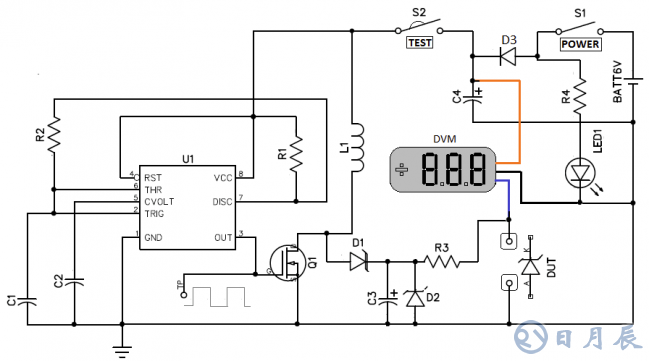

如圖是一個齊納二極管測試電路，用于測量未知齊納二極管的電氣特性。其中U1為NE555N，DVM為數字電壓表。

請問：

1.R3的作用是什么？

2.請問該電路可以用做什么的電壓測試？

歡迎大家加入電子發燒友電路設計群，我們鼓勵大家踴躍提出電路方面的問題，大家一同探討。無論你是學生還是工程師，不論你是畢業設計上的問題還是項目工程上的難點，都歡迎您在群內分享。我們的目標是每個人的問題都能得到討論并解決，實現中國電子工程師共享互助的愿景。歡迎掃描以下二維碼入群。
