電壓配電柜安裝電度表，由于電流比較大，不能使用直接式電度表，需要接互感器。

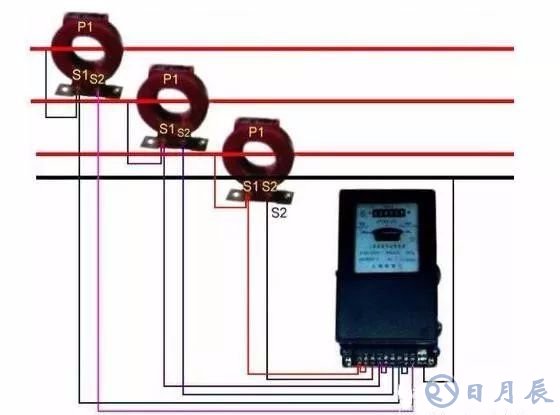

首先我們連接一下總體接線原理圖，總共需要接電流互感器3組6根線，電壓線3根，零線1根。如下圖所示：

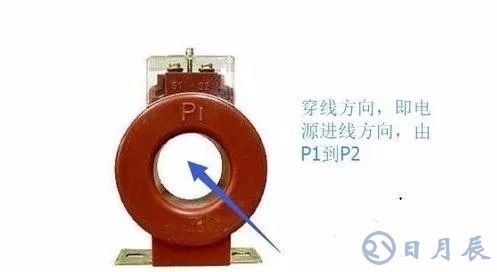

先將三個互感器穿在三根火線A相B相C相上，方向是沿著電流的進線方向，對應互感器從P1到P2穿過，如下圖所示，P1，P2互感器有標識。

接互感器的信號線S1，S2，用1.5mm的多芯銅線，將三個互感器上S1、S2端子引出，如下圖所示：

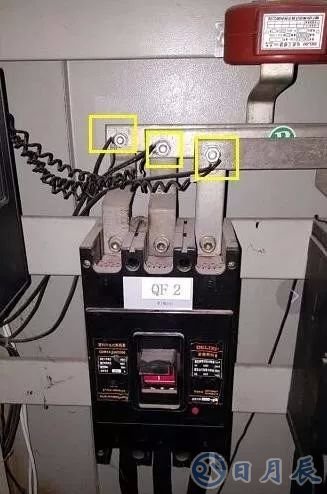

接電壓線，從ABCN相電源上并聯4根電壓取樣線，同樣使用1.5mm的多芯銅線，如下圖所示：

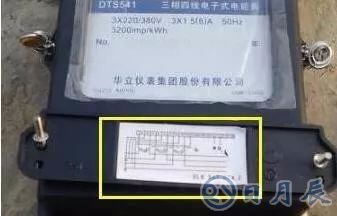

打開電表的接線端蓋，端蓋后面有接線圖可以參考，如下圖所示：

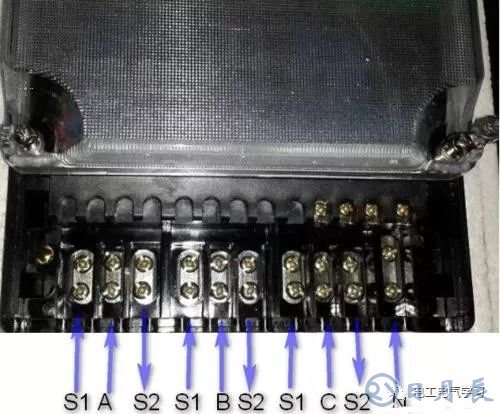

穿A相的互感器的S1S2接線為S1--1 S2--3 A線電壓線接2

穿B相的互感器的S1S2接線為S1--4 S2--6 A線電壓線接5

穿C相的互感器的S1S2接線為S1--7 S2--9 A線電壓線接8

N線接10

如下圖所示：

注意：a、三相的電壓線和電流線不能接混！

b、電流互感器穿線方向不能反，反了的話指針表會反轉。

所以接線后測試首先檢查表的轉向是否和指示箭頭一直，如下圖所示：

由于電能表是一種計量儀表，其安裝位置和安裝方式都會影響儀表計量的準確性。因此在配電柜內安裝配電能表時應遵循相關的安裝規(guī)范并注意以下幾方面間題。

(1)電能表安裝在濕度為0-40 C的范圍內、干燥、無振動、無強磁場、無腐蝕性氣體的非爆炸和非易燃場所.距熱力管道至少0.5m.

(2)配電柜多只電能表并列安裝時，兩表間的中心距離不得小于200mm.

(3)電能表中心至地面一般為1.5--1.8m;裝在立式盤上或成套開關柜內時，離地面距離應不低于0. 7m:除成套開關柜外，電能表上方一般不得裝經常操作的電器。

(4)電能表應裝在顯眼的擱置，以便于讀數和監(jiān)視:室內表箱門應裝玻璃.裝于公共場所的表箱應上鎖.

(5)電能表箱裝于室外時.應采取防雨水侵人措施.表箱頂部沿箱f7處呈波形.其前后械應超出表箱100mm.

(6)不同電價的用電線路應分別裝表.同一電價的線路可合并裝表。

(7)配電柜電能表應垂直安裝，前后左右的傾斜度不得超過2:否則會影響計盆的準確度。

(8)接至電能表的導線中間不應有接頭.端子板上的接線要準確可靠.接觸良好。每根接頭都要按設計規(guī)定編上號，以便檢查線路。

電能表的安全要求

（一）電能表的選擇要使它的型號和結構與被測的負荷性質和供電制式相適應，它的電壓額定值要與電源電壓相適應，電流額定值要與負荷相適應。

（二）要弄清電能表的接線方法，然后再接線。接線一定要細心，接好后仔細檢查。如果發(fā)生接線錯誤，輕則造成計量不準或者電表反轉，重則導致燒表，甚至危及人身安全。

（三）配用電流互感器時，電流互感器的二次側在任何情況下都不允許開路。二次側的一端應做良好的接地。接在電路中的電流互感器如暫時不用時，應將二次側短路。

（四）容量在250A及以上的電能表，需加裝專用的接線端子，以備校表之用。
