【今日電路】

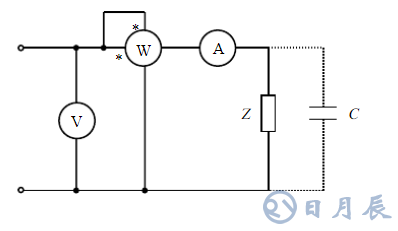

在圖示電路中，電壓表的讀數為50V，電流表讀數為1A，功率表讀數30W，電源的頻率為314rad/s，負載Z為感性負載。

請問：

1. 復阻抗Z，功率因數為多少？

2. 若要將功率因數提高到0.9，需要串聯多大的電容？

3. 要實現電源頻率下的串聯諧振，需要串聯多大的電容？

4. 2和3下時的電表讀數分別是多少？
