該電路對各路信號進行放大、校正，供A/D轉換使用。我們采用線性光耦合放大電路。線性光耦合器件TIL300的輸入輸出之間能隔離3500V的峰值電壓，可以有效地將測量通道與計算機系統隔離開來，使計算機系統避免測量通道部分較高電壓的危害，對信號放大的線性度也很好。

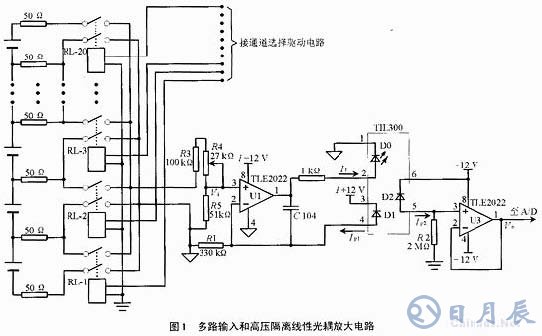

多路輸入和信號調理電路如圖1所示。

圖1中TIL300是光線光耦合器件，適合交流與直流信號的隔離放大，主要技術指標如下：
*帶寬>200kHz；
*傳輸增益穩定度為±0.05%/℃；
*峰值隔離電壓為3 500V.
C104是0.1μF的獨石電容，防止電路產生震蕩。TIL300內部D0是發光二極管，其電流工作點If可選為10mA.D1、D2為光敏二極管，它們受D0的激發分別產生電流Ip1和Ip2，其大小與If有關：
Ip1=K1.If
Ip2=K2.If
其中K1.If、K2.If表明Ip1，Ip2隨If的變化規律，可稱為光耦合函數。由于D1、D2用相同的工藝作成并與D0封裝在一起，因此，它們的光耦合函數的變化規律相當一致，故可設：
K=Ip2/Ip1=（K2.If）/（K1.If） （1）

實際上可以把K看作常數，K的值是TIL300的電氣參數，典型值為1.參數取值范圍為0.75～1.25.

U1構成一個負反饋放大器，其同相輸入端和反相輸入端的電壓應近似相等，即滿足式（2）：
Vi≈Ip1.R1 （2）

U3是一個射極跟隨器，輸入阻抗很高，輸出電壓Vo等待輸入端電壓：
Vo≈Ip2.R2 （3）

于是高壓隔離線性光耦合放大電路的增益可由式（4）計算：
Vo/Vi=（Ip2/Ip1）。（R2/R1）=K（R2/R1） （4）

由于被測量的蓄電池電壓是由R3、R4、R5分壓后輸入U(xiǎn)1同相端的，所以
Vi=E.[R5/R3+R4+R5]] （5）

E是蓄電池的端電壓，由此可得：
Vo=K.（R2/R1）。[R5/（R3+R4+R5）。E （6）

式（6）表明Vo與E是線性關系。

I+12V是個獨立電源，用于U1和TIL300的輸入部分；±12V也是個獨立電源，用于U3和TIL300的輸出部分。這兩個電源的隔離對電路的高壓隔離性能有很大影響，應選用電源變壓器中兩組彼此有良好絕緣的線圈來制作。

微型繼電器輸入端串接的50Ω電阻是測量回路中的限流電阻、防止意外短路或絕緣不良產生過大電流燒毀器件或毀壞蓄電池。由于U1運算放大器的輸入阻抗很高，50Ω限流電阻對測量精度無影響。這些限流電阻應選擇功率值大于1W的金屬膜電阻。

調節電位器R4可以適應不同端電壓的蓄電池。

限于篇幅，其它電路不再介紹。

實際運行表明，該電路整修系統運行狀況良好。
