直接進入正題，如下圖以Buck為例。我們首先假設，電感的電流波形以斜率m1上升，然后以斜率m2下降，在電感的電流達到峰值電流的時候限值電壓（頂上的電壓橫線）突然受到一個干擾時間為Δt，幅值為+ΔV的干擾后（限值電壓升高），電感峰值電流達到原本的峰值電流后在Δt時間內繼續上升，上升的電流幅值為ΔI，隨后干擾消失，電感電流以m2的斜率下降，大致如下圖，下面來計算一下受到干擾后電流波形與原本的電流軌跡的差值ΔI1，ΔI2......ΔIn，是越來越大還是越來越小，越大則不穩定，越小則穩定。

上圖中虛線為受到干擾后的波形，實線為原本的波形軌跡

我們把實線的第一個峰值電流記做 i1

我們把虛線的第一個峰值電流記做 i1_1

i1_1 - i1=ΔI

我們把實線的第二個峰值電流記做 i2

我們把虛線的第二個峰值電流記做 i2_1

有

i2=i2_1   i1=in_1

然后我們把時間點t1垂直建立一個坐標系，設時間軸t上的點t1為原點

可以看出i1以m2的斜率下降了時間toff，i1_1以m2的斜率下降了時間toff-Δt，可得出結論i1和i1_1下降到時間點t2后，i1_1比i1少下降了時間Δt

則i1_1比i1降低的電流為 Δt·m2

由于原來i1_1比i1就高出了ΔI    i1_1 - i1=ΔI

則如上圖ΔI1=ΔI+Δt·m2

Δt是我們自己作的輔助時間線，為未知數，我們需要先把時間Δt求出

Δt和ΔI和斜率m1很容易得到關系式

則有

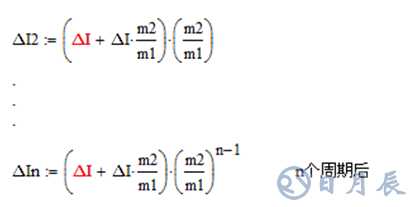

同樣的方法可推導出

從公式非常容易得到一個結論

當m2/m1＞1時，ΔIn會越來越大，導致不穩定

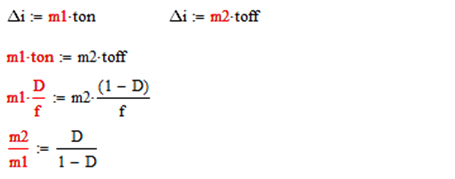

然后我們假設電感電流波峰到波谷之間的電流差值為Δi（小寫i）

可得到如下結論

m2/m1＞1時相當于 D/(1-D)＞1，也就時相當于D＞0.5時會不穩定。

結論：Buck在不做任何處理的情況下占空比D＞0.5將導致不穩定。

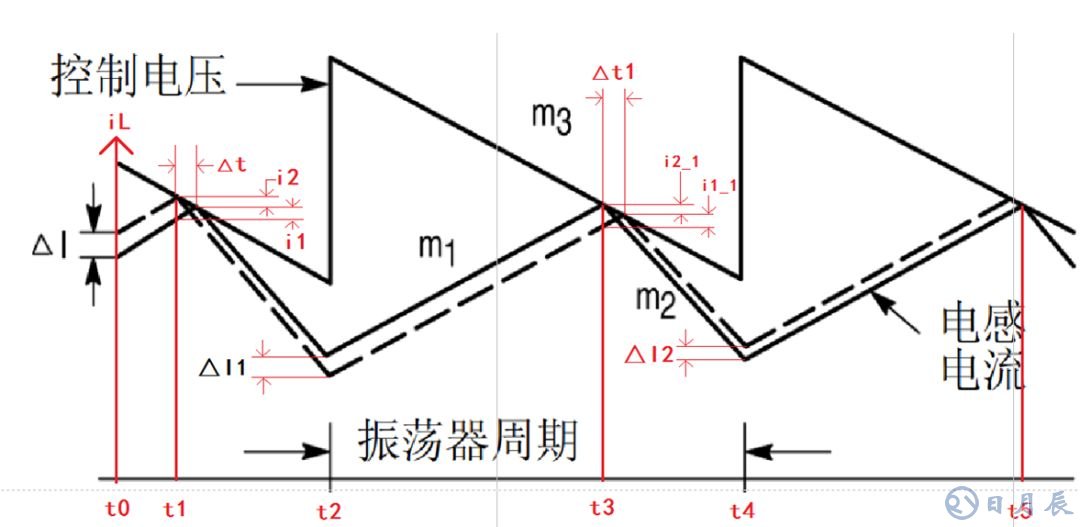

下面我們分析一下，加入斜坡補償（在限值上加入一個斜率m3）的情況

如下圖所示

由于跟上面的分析基本類似，為了更簡潔下面主要看圖，盡量少用一點文字

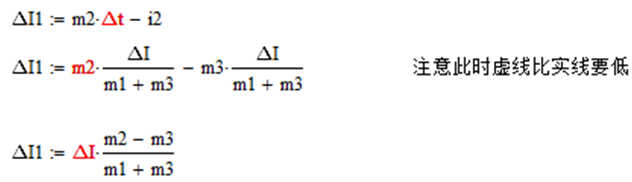

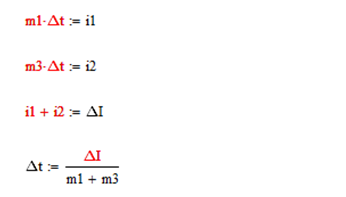

實線和虛線到時間t2時，實線和虛線都以斜率m2下降，虛線比實線多下降了時間Δt，然后原本虛線頂點比實線頂點高出電流i2可得到

再過一個周期后，如上圖

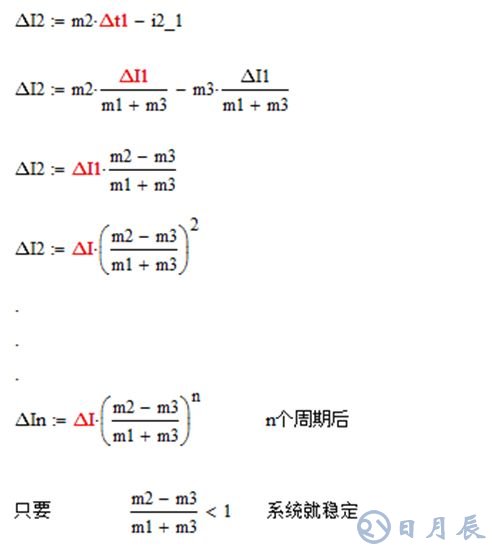

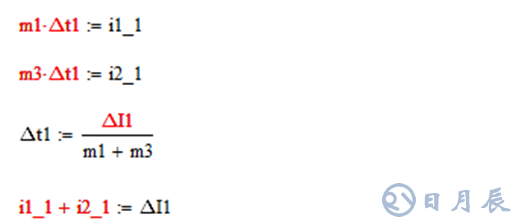

實線和虛線到時間t4時，實線和虛線都以斜率m2下降，虛線比實線少下降了時間Δt1，然后原本虛線頂點比實線頂點低出電流i2_1

可得到

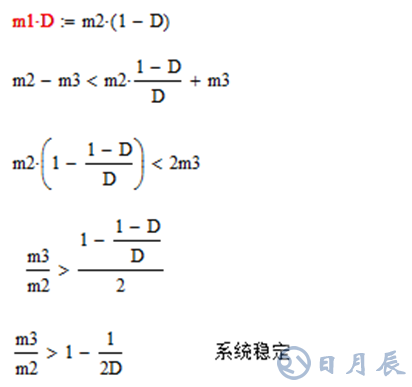

根據伏秒平衡

也可以從公式中看出，D＜0.5時，系統時恒穩定的

再D＞0.5時必須滿足

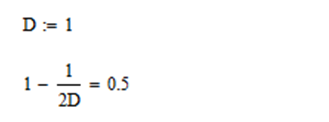

還可以引申一下，占空比D最大時1，我們?nèi)∽畲笳伎毡?來分析

上式可變成
