與三極管一樣，場效應管也有三ATMEGA8535-16JU個電極，分別是柵極G、源極S、漏極D。場效應管可看作是一只普通三極管，柵極G對應基極B，漏極D對應集電極C，源極S對應發射極E（N溝道對應NPN型三極管，P溝道對應PNP型三極管）。

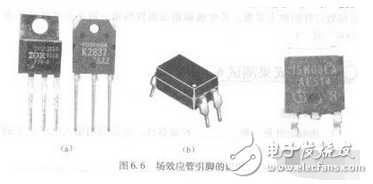

　　場效應管引腳排列位置根據其品種、型號及功能不同而異。對于大功率場效應管，如圖6.6（a）所示，從左至右，引腳排列基本為G、D、S極（散熱片接D極）；采用絕緣底板模塊封裝的特種場效應管通常有4個管腳，如圖6.6（b）所示，上面的兩個通常為兩個S極（相連），下面的兩個分別為G、D極；采用貼片封裝的場效應管，如圖6.6（c）所示，散熱片是D極，下面的3個腳分別是G、D、S極。
