目前市場上有很多的LED驅動電源在實際應用時發現,當將電源放在鋁管的燈管內輸出電流會下將。從而導致 LED燈的輸出光通量下降。這種問題同樣也會發生在塑料管的燈管,因?yàn)樵谧罱K的客戶手里,是將燈管裝在金屬(通常其材料也是鋁)制的燈具內,所以此時燈電流也會發生下降。這份應用筆記將幫助大家去理解和解決這個問題。

簡單的磁學介紹

“在物理學的觀點里,任何材料都是磁性材料。也就是說,每一種材料都有一定的磁現象。有的材料在磁場內會抵消一小部分磁場強度,呈現「反磁性」(diamagnetism),稱為逆磁性材料,如銅、鋁等;有的在磁場內有微小的正感應,呈現「順磁性」(paramagnetism),順磁性材料,如空氣、鐵等”

正如上所指,對于一個開環磁路的電感(以工字電感為例),其磁力線的主磁路是空氣。如圖1。

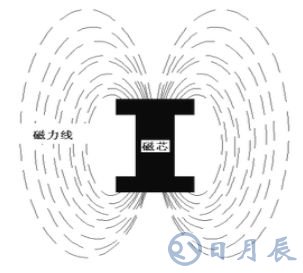

圖1工字電感的磁力線示意圖

當在一個工字電感旁邊放置鋁板時。如圖2所示,由于鋁板屬于逆磁性材料,其磁阻很大。相當加鋁板時,原先的磁通面積減小。

由Φ= ∫B*S可知,當S↓→Φ↓,

由Φ∝L*I可知,當Φ↓→L↓.

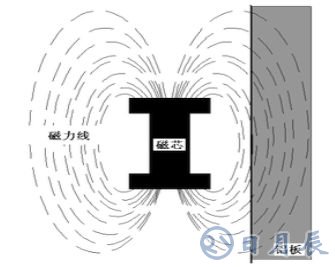

圖2工字電感的磁力線示意圖

實際情況由以上所述可知,當L↓后,

由輸出電流

可知,當Iripple↑→Iout↓;

通過相關的實驗也證明了以上的請況。

24串12并的鋁管T8燈管,用工字電感做輸出電感,先不放入燈管內,在實驗臺上測試的輸出電源為240mA而當電源的電感部分進入燈管后,輸出電源急劇下降至158mA左右。將工字電感改成 EE-13電感,輸出電流在燈和內和外電流都基本不變。

因此,建議LED電源中的主電感選用閉合磁路的電感。例如:如果在體積上沒有太高的要求,選用性價比高的 EE系列,如果對電感的體積及高度要求比較高的話,先用EFD系列,EPC系列。當然,像環型磁芯也是不錯的選擇。
