                 HDMI接口的ESD保護電路及解決方案


                 HDMI接口的ESD保護電路及解決方案
















              7. HDMI接口的ESD保護電路及解決方案
                8.

                  發布日期：
       2018-12-12  瀏覽次數：   2,868



	ESD保護設計必不可少。由于HDMI2.0的速度快，越來多的設備采用多個HDMI接口，所以對ESD保護方案提出了一些新要求。首選，低電容ESD保護對于高速條件下保持?jǐn)?shù)據的完整性非常關鍵。其次，多個HDMI端口限制了器件和布線的空間選擇，同時還要考慮它們相互間的影響，這要求保護器件的封裝尺寸要小。最后，價格也是一個重要的考慮因素。

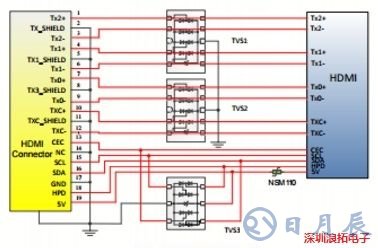

為滿足既能有效進行ESD保護，又不影響高速信號傳輸?shù)囊螅赵鲁娇萍荚O(shè)計HDMI2.0接口靜電防護方案：














		元件選型：








		TVS1、TVS2【BV-ULC0524PA】Vrwm：5.0V；Vb：6.0V；防靜電能力（接觸/空氣）：8KV/15KV；結電容（f=1MHz）：0.6pF；封裝為DFN-2510-10





		TVS3【SRV05-4】Vrwm：5.0V；Vb：6.0V；防靜電能力（接觸/空氣）：8KV/15KV；結電容（f=1MHz）：1.0pF；封裝為STO23-6
