描述

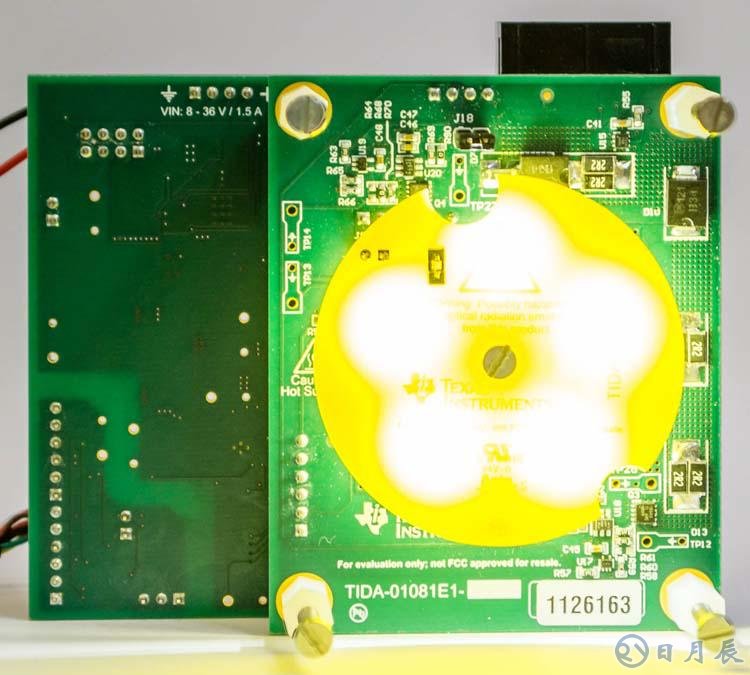

            此 LED 照明控制參考設計展示了如何通過一種獨特方法驅動和控制包含多個大功率發光二極管 (LED) 的燈串。此參考設計適用于工業機器視覺系統，也適用于其他工業或汽車照明應用。此設計允許用戶對 LED 電流和時序進行編程，從而實現 LED 安全超載以提高亮度。此設計可以自主運行，但也可以通過隔離式接口被觸發或產生觸發。內部電路塊支持寬輸入電壓范圍、可編程輸入電流和輸入功率控制，并可防止反極性、過壓和過熱。











主要特色



• LED 燈串電壓高達 24V
• 多個參數具有可編程性：
  • LED 電流：200mA 至 2.4A
  • LED 模式：連續或脈沖 200ns 至 4.9s
  • LED 脈沖重復頻率：0.2Hz 至 10kHz
  • 觸發延遲時間：觸發輸入為 10μs
  • 多脈沖時間和當前包圍曝光（用于支持 AEB 和 HDR 成像）


• 級聯雙功率級：
  • 預升壓：寬范圍 8V 至 36V、15W 系統輸入，具有自適應電感器電流限制
  • 降壓：快速電感器電流斜坡


• 隔離式觸發器和 UART 接口：
  • 隔離式 5V、50mA 輸出
  • 灌電流 NPN– 和 TTL 觸發器 IN 和 OUT


• 全面的系統監控和保護：
  • 板載溫度傳感器和電壓監控
  • 超快輸出過壓保護


• 電子保險絲：反極性保護、自適應過流限制和輸入功率限制
• 可通過 EEPROM 存儲多達 256 位用戶數據
