半導體芯片封裝是指半導體器件的保護外殼。該保護殼可保護電路免受腐蝕和物理傷害，同時還便于連接電氣連接以將其與印刷電路板 (PCB) 連接。在這里，我們探討了半導體芯片封裝的重要性、傳統和先進技術以及該領域的未來趨勢。

半導體芯片封裝：傳統技術和先進技術

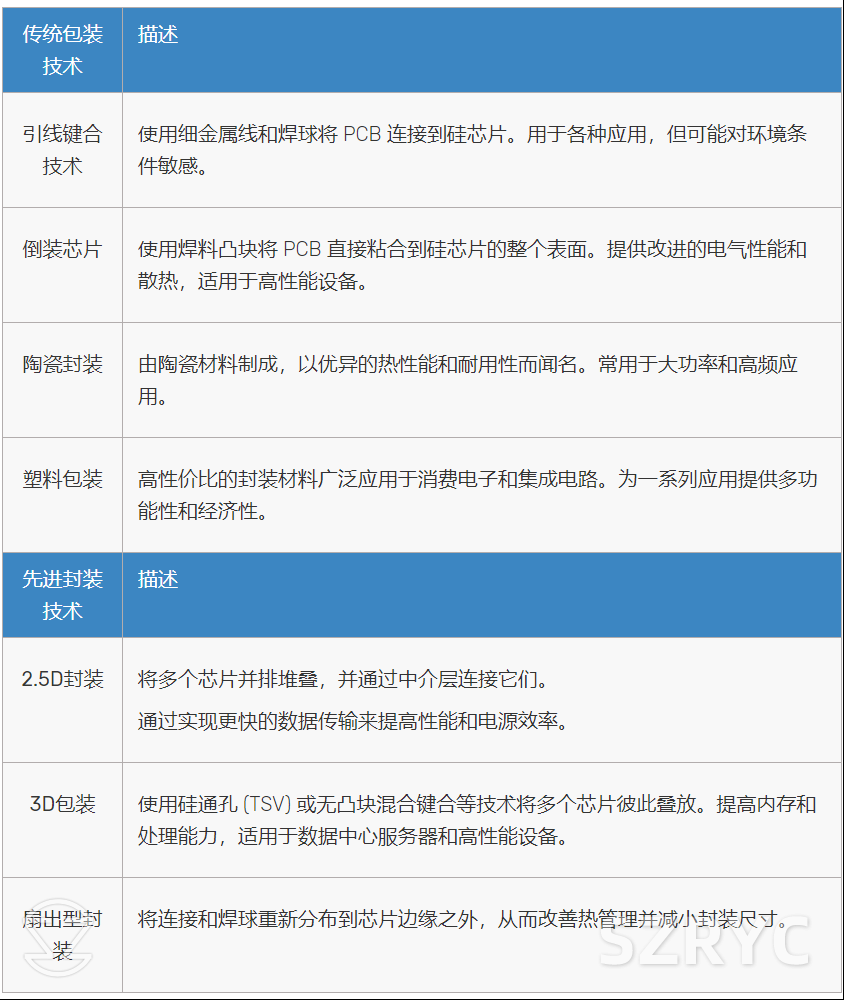

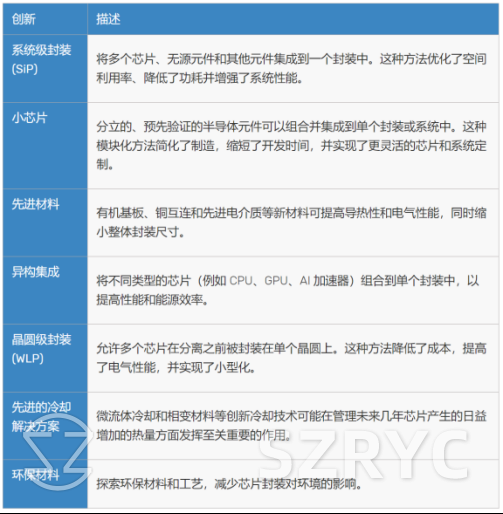

半導體芯片封裝的重要性?半導體芯片封裝是半導體器件生產過程的最后階段。在此關鍵時刻，半導體塊會覆蓋一層保護層，保護集成電路?(IC) 免受潛在的外部危險和時間的腐蝕影響。這種封裝本質上充當保護外殼，屏蔽 IC 塊并促進負責將信號傳輸到電子設備電路板的電氣連接。 在技術不斷進步以及電子設備薄型化和小型化不斷發展的背景下，對半導體封裝的需求不斷增加。新一代封裝預計將提供更高的密度、多層功能和薄型設計，以滿足高速、高度集成和低功耗 IC 的需求。?重要的傳統封裝技術?20 世紀 50 年代開發的引線鍵合技術和 90 年代中期推出的倒裝芯片技術是當今仍在使用的傳統封裝技術。引線鍵合技術采用焊球和細金屬線將印刷電路板 (PCB) 連接到硅芯片。雖然它需要更少的空間并提供更長距離的連接，但它對環境條件很敏感，并且制造速度相對較慢。 另一方面，倒裝芯片使用焊料凸塊將 PCB 直接粘合到硅芯片的整個表面，從而實現更小的外形尺寸和更快的信號傳播。然而，它們需要平坦的表面來安裝，并且更換起來可能具有挑戰性。這種方法具有多種優點，包括改進的電氣性能、更好的散熱性和減小的封裝尺寸。 陶瓷和塑料封裝是用于半導體器件的重要封裝材料。陶瓷封裝具有出色的熱性能和耐用性，適合高功率和高頻應用。另一方面，塑料封裝具有成本效益，廣泛應用于消費電子產品和集成電路。?先進半導體封裝技術?先進封裝領域出現了多種尖端技術，每種技術都具有獨特的優勢，可以滿足現代技術日益增長的需求。 2.5D 封裝涉及并排堆疊兩個或多個芯片，并通過中介層連接它們。這種方法通過促進芯片之間更快的數據傳輸來提高性能和功率效率。 3D 封裝使用兩種主要方法將多個芯片放置在彼此的頂部：具有微凸塊的硅通孔 (TSV) 和無凸塊混合鍵合。前者涉及通過硅芯片或晶圓的垂直電連接，而后者則利用介電鍵合和嵌入式金屬。3D 堆疊增強了內存和處理能力，使其適用于數據中心服務器、圖形加速器和網絡設備。 扇出封裝將連接和焊球重新分布到芯片邊緣之外，從而實現更小的外形尺寸和改進的熱管理。扇出封裝因其緊湊的尺寸和耐熱性而廣泛應用于移動應用，使其成為半導體市場的關鍵參與者。?半導體芯片封裝的其他即將出現的趨勢?近年來，在對更小、更快、更高效的電子設備的不懈需求的推動下，半導體芯片封裝取得了顯著的進步。一些值得注意的創新包括：

在后面的文中我們將探討 2.5D 和 3D 封裝的差異和應用，以及它們如何徹底改變半導體格局。?
