2.0A線圈一體型DC/DC轉換器（micro DC/DC）

XCL211/XCL212系列產品是把線圈和控制IC組成一體的超小型(3.1mm×4.7mm, h=1.3mm)降壓DC/DC轉換器。通過將線圈內置在封裝組件內，使得電路板布局更為簡單，可以把因電路布線的經絡而引起的錯誤動作或噪聲等抑制在最小限度。

輸入電壓范圍在2.7V～6.0V之間。輸出電壓可用電阻從0.9V任意設定。XCL211的頻率被固定，可以抑制輸出紋波。XCL212通過在輕負載時降低工作頻率，實現了從輕負載到重負載整個區域內的高效率。軟啟動時間設定為1ms(TYP.)，可以使輸出電壓高速啟動。限定電流功能被設定為4.0A(TYP.)。內置了UVLO(Under VoltageLock Out)功能，當輸入電壓在2.4V(TYP.)以下時，強制停止內部驅動晶體管工作。當CE=Low時，利用CL放電功能將CL(負載電容)中的電荷放電，將消耗電流抑制在1.0μA以下。

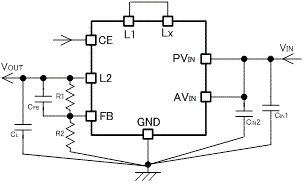

典型電路框圖

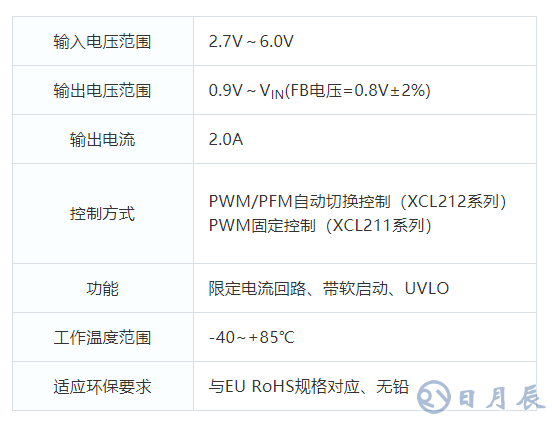

特點

封裝

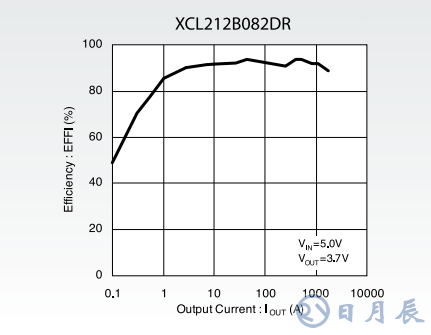

效率VS. 輸出電流
