電流反饋對于提高驅動性能至關重要，決定了電機的總體控制帶寬和響應時間。隨著汽車電子、工業自動化、互聯網通信等領域的高速發展、產品性能不斷提升，高質量電流檢測方案不可或缺。矽力杰新一代高帶寬高精度電流檢測放大器，具有寬共模范圍和增強的PWM抑制功能，可廣泛應用于電機控制、高性能開關電源、電池管理系統等應用場景。

高帶寬高精度電流檢測放大器

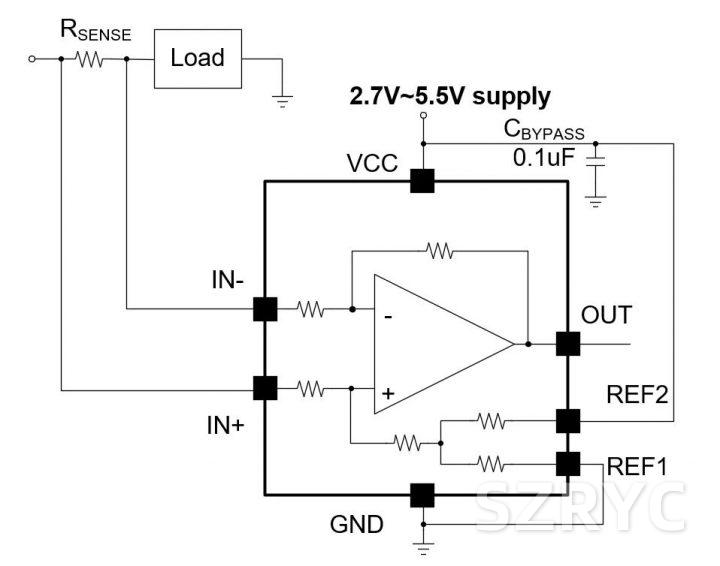

矽力杰新一代高精度電壓輸出型電流檢測放大器SA59131系列產品支持高邊或低邊雙向電流檢測，擁 那有?4V~80V的寬共模電壓范圍，可采集低于接地電壓的輸入信號。同時，該器件具有500kHz高帶寬，零漂移特性，超高共模抑制比(CMRR)及增強型PWM抑制功能，可快速有效響應高共模跳變引起的系統變化，提供高精度測量結果。

該系列產品同時開發有車規級應用和工規級應用，提供SOP8及TSSOP8兩種封裝選擇。其中車規級別產品均符合汽車AEC-Q100 Grade 1標準，工業級產品可在-40~125℃環境溫度下工作，為諸多嚴苛的汽車及工業應用提供更加可靠穩定的解決方案。未來更多的增益版本會陸續量產發布。

?

SA59131

高帶寬高精度電流檢測放大器

◆??增強型PWM抑制功能

◆??寬共模范圍：-4V~80V

◆??高共模抑制比：

?? 132dB?DC?CMRR

?? 93dB?AC?CMRR （50kHz）

◆??增益誤差：0.15% (最大值)

◆??增益漂移：2.5ppm/°C (最大值)

◆??失調電壓：±25μV (最大值)

◆??失調電壓漂移：250nV/°C (最大值)

◆??固定增益：50V/V

◆??帶寬：500 kHz

◆??靜態電流：2.4mA (最大值)

◆??符合汽車 AEC-Q100 Grade 1標準

◆? 封裝：TSSOP8 / SOP8

性能優勢

01??

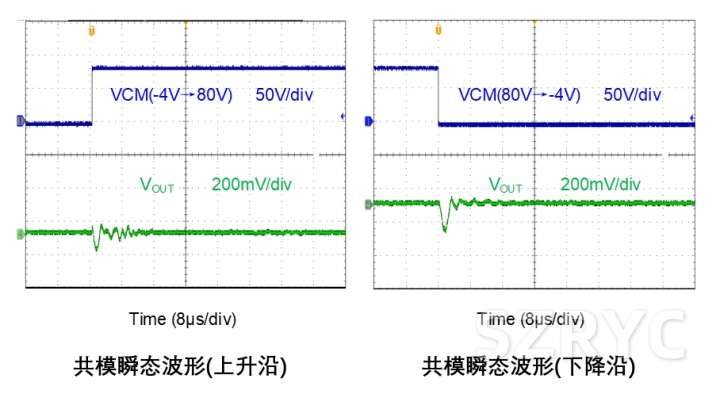

PWM抑制

在電機控制或開關電源等存在PWM高速跳變的系統，高共模瞬態響應非常重要。SA59131具有增強型PWM抑制功能，可有效并且快速抑制大共模瞬態跳變引起的毛刺，提供高精度測量輸出。

02??

優秀的直流性能

SA59131采用零溫漂的架構，擁有優秀的直流性能，最大失調電壓僅為±25μV，溫漂不超過250nV/℃；最大增益誤差±0.15%，其最大溫漂2.5ppm/℃。得益于這些性能指標，SA59131能夠在各種環境溫度下實現更精準的電流測量。

03??

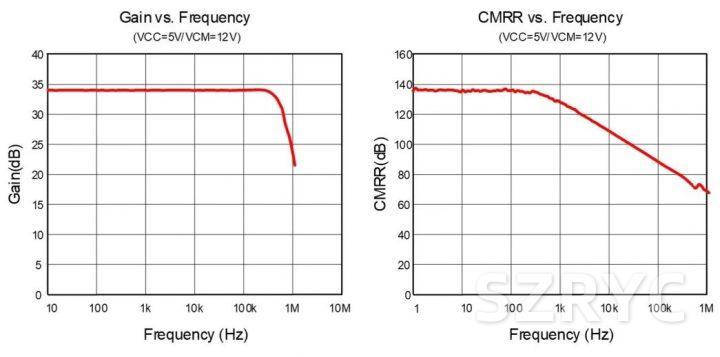

高帶寬

SA59131的帶寬為500kHz，在50kHz時仍擁有93dB CMRR，適用于中高速應用場景。

應用領域

SA59131具有增強的PWM抑制功能，對于輸入端具有大共模電壓瞬態的各種開關系統，如電機控制、HEV/EV的DC/DC轉換器和電池管理系統等，可有效進行電流檢測和過流保護。

01??

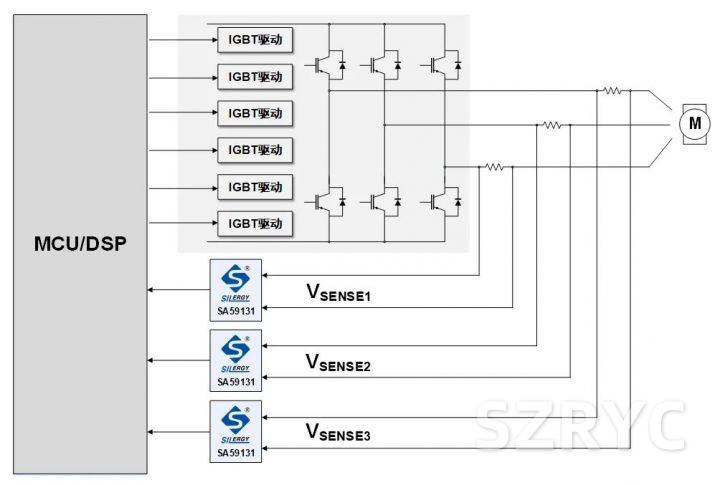

電機控制

在電機控制中，往往需要精準地進行掛載到相位端的電流檢測，也需要實現電機運行狀態的實時檢測并減少扭矩變化和紋波干擾等影響。但被測量電流信號的共模橋臂電壓通常以PWM形式高速跳變，另外，感性負載的電機在開關關斷過程中會產生低于地平面的負電壓，面對上述問題常規放大器通常無能為力。SA59131系列產品具有?4V~80V的寬共模電壓范圍、高達132dB的共模抑制比及增強的PWM抑制功能，可完美解決共模瞬態對測量造成的影響，實現精準測量。

02??

高性能開關電源

與電機控制類似，開關電源的電流檢測應用中通常也存在共模電壓瞬時跳變、電感續流導致負共模電壓等問題。此外，隨著開關電源的高功率密度化，電源的開關頻率逐漸升高，SA59131 500kHz的高帶寬可以實現多數應用中過流故障的快速響應。
