LM7805穩壓器詳細參數

LM7805穩壓器是一種廣泛應用于各種電子設備中的線性穩壓器，其主要作用是將輸入的不穩定電壓轉換為穩定的輸出電壓。本文將對LM7805穩壓器的詳細參數進行介紹。

1.基本信息

LM7805穩壓器是一款具有5V固定輸出電壓的三端穩壓器，其最大輸出電流為1A。它的封裝形式有多種，如TO-220、TO-92等，適用于各種電子設備中。

2.輸入電壓范圍

LM7805穩壓器的輸入電壓范圍較寬，通常為7V至35V。在這個范圍內，穩壓器可以正常工作，將輸入電壓穩定地轉換為5V輸出電壓。需要注意的是，輸入電壓的最小值和最大值可能會受到溫度、負載等因素的影響，因此在實際應用中需要根據具體情況選擇合適的輸入電壓范圍。

3.輸出電壓

LM7805穩壓器的輸出電壓為固定的5V，精度較高，通常在±1%以內。這使得LM7805穩壓器非常適合用于需要穩定輸出電壓的電子設備中，如單片機、傳感器、顯示器等。

4.輸出電流

LM7805穩壓器的最大輸出電流為1A，這意味著它可以為負載提供足夠的電流。在實際應用中，可以根據負載的電流需求選擇合適的LM7805穩壓器型號。例如，如果負載電流較小，可以選擇輸出電流較小的LM78L05（最大輸出電流為100mA）或LM78M05（最大輸出電流為500mA）。

5.效率

LM7805穩壓器的效率通常在80%以上，這意味著它可以將大部分輸入電壓轉換為輸出電壓，而不會產生過多的熱量。這對于降低電子設備的功耗和提高整體性能是非常有益的。

6.工作溫度范圍

LM7805穩壓器的工作溫度范圍較寬，通常為-40℃至+125℃。在這個范圍內，穩壓器可以正常工作，將輸入電壓穩定地轉換為5V輸出電壓。需要注意的是，工作溫度范圍可能會受到負載、散熱條件等因素的影響，因此在實際應用中需要根據具體情況選擇合適的工作溫度范圍。

7.靜態電流

LM7805穩壓器的靜態電流較小，通常在6mA左右。這意味著在沒有負載的情況下，穩壓器消耗的電流非常小，有利于降低設備的功耗。

8.熱阻和散熱片

為了提高LM7805穩壓器的散熱性能，通常需要在其表面安裝散熱片。散熱片的選擇需要考慮熱阻和散熱面積等因素。熱阻是指穩壓器內部產生的熱量與散熱片散熱量之間的比例關系，熱阻越小，散熱性能越好。散熱面積是指散熱片與穩壓器接觸的表面積，散熱面積越大，散熱性能越好。

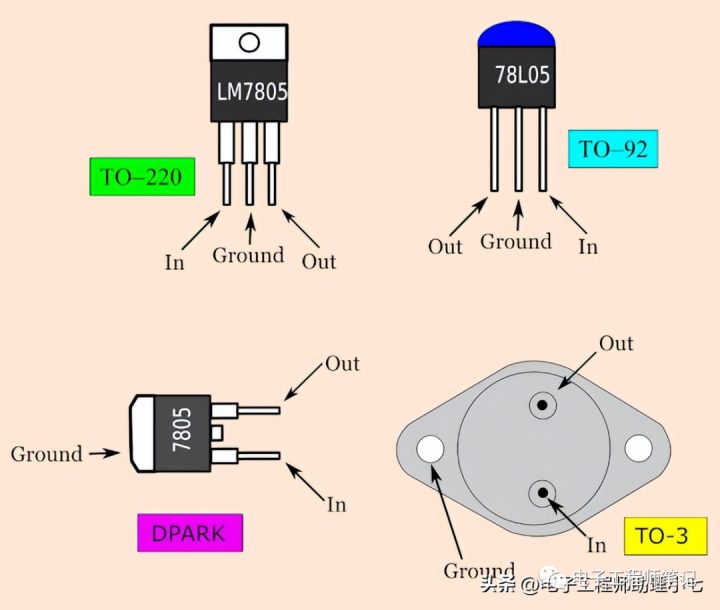

LM7805 穩壓器引腳圖

LM7805 穩壓器引腳圖

LM7805穩壓器的安裝

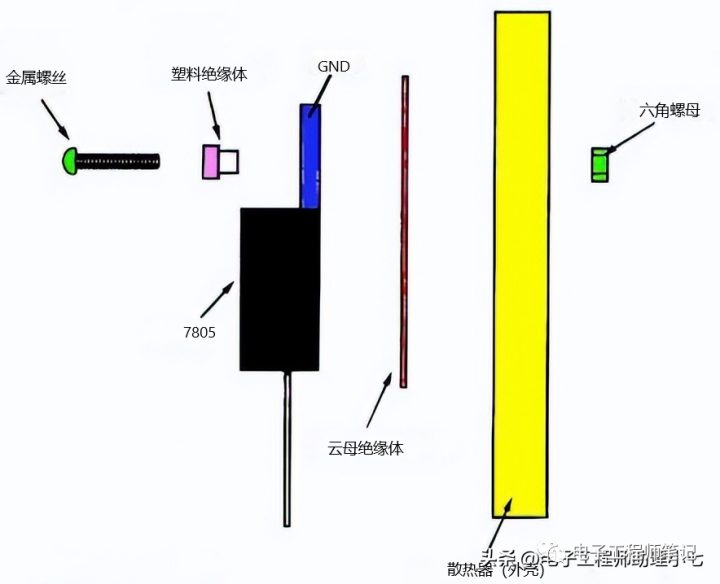

LM7805穩壓器的金屬板連接到接地引腳，因此需要通過帶有金屬散熱器的孔正確安裝，如下所示：

LM7805穩壓器的安裝

LM7805穩壓器使用的注意事項

在使用LM7805穩壓器時，需要注意以下幾點：

1.輸入電壓必須要高于7.3V才能保持穩定。如果輸入電壓過低，穩壓器可能無法正常工作，無法將輸入電壓穩定地轉換為5V輸出電壓。同時，需要注意的是，輸入電壓越高，穩壓器的溫度也會相應升高。

2.散熱器的問題。由于穩壓器在工作時會產生熱量，因此在安裝穩壓器時需要考慮到散熱問題。一個簡單的測試散熱器傳遞熱量的方法是：將手指放在散熱器上至少30秒，如果感覺太燙，那么就需要考慮增加散熱器的尺寸或者改善散熱條件。

3.防止過載。LM7805穩壓器的最大輸出電流為1A，這意味著它能夠提供的電流有限。在實際使用中，需要根據負載的電流需求選擇合適的LM7805穩壓器型號，避免過載導致穩壓器損壞。

4.注意接地。為了確保安全，LM7805穩壓器的金屬外殼和散熱器都必須接地。

以上幾點是使用LM7805穩壓器時需要特別注意的事項，遵循這些注意事項可以確保穩壓器的正常工作并提高其使用壽命。

總之，LM7805穩壓器是一種性能優良的線性穩壓器，具有較寬的輸入電壓范圍、固定的輸出電壓、較大的輸出電流、較高的效率等特點。在實際應用中，可以根據負載的電流需求、工作溫度范圍等因素選擇合適的LM7805穩壓器型號，并為其安裝合適的散熱片以提高散熱性能。
