                COB與SMD到底有什么不同?

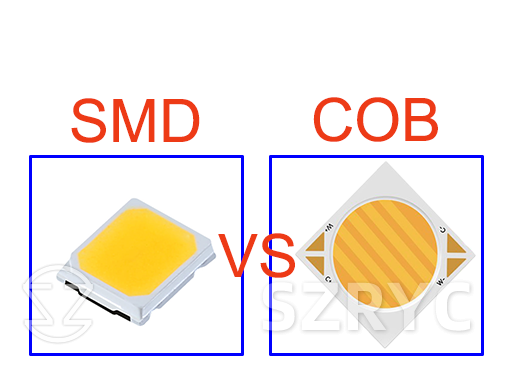

                COB(Chip On Board)和SMD(Surface Mount Device)是兩種常見的電子元器件封裝和安裝技術,它們之間的主要區別在于封裝方式、光效能、散熱性能和可靠性。

                1. **封裝方式**:SMD是一種表面安裝技術,電子元件(如LED)被封裝在塑料殼中,然后通過焊盤直接焊接在電路板的表面。而COB是一種更先進的封裝技術,裸芯片直接被安裝和連線在電路板上,然后用環氧樹脂或其他材料覆蓋,這樣可以減少尺寸和成本。

                2. **光效能**:由于COB封裝可以安裝更多的LED芯片,因此一般情況下,COB的光效能更高。同時,由于LED芯片更密集,COB的光發射面積更大,光線更均勻,視覺效果更好。

                3. **散熱性能**:COB封裝的散熱性能通常比SMD更好。這是因?yàn)樵贑OB封裝中,LED芯片直接安裝在散熱基板上,熱量可以更有效地傳導到基板。

                4. **可靠性**:由于COB封裝的結構更簡單,元件數量更少,因此一般情況下,COB的可靠性更高。但是,COB的維修難度也更大,因?yàn)槿绻渲幸粋€(gè)LED芯片出現問題,可能需要更換整個模塊。

                雖然它們都用于將芯片連接到電路板上,但它們?cè)诜庋b技術和應用方面有一些明顯的差異。

                首先,先來介紹COB技術。COB技術是一種將裸露的芯片(裸片)直接連接到電路板上的封裝技術。這意味著芯片本身沒有任何封裝,直接暴露在電路板上。在COB封裝過程中,芯片通過黏貼或焊接方式將連接線(線路)連接到電路板上,然后使用透明的環氧樹脂或硅膠進行保護。由于芯片非常接近電路板,因此COB技術提供了一種緊湊和高集成度的封裝方法。此外,COB還可以實現更好的散熱效果,并且可以降低導線的電感和電阻。因此,COB技術在高功率和高亮度應用中非常流行,如車燈、室內照明等。

                相比之下,SMD技術是一種將芯片封裝到小型塑料或陶瓷封裝中,然后將整個封裝組件焊接到電路板上的技術。封裝過程中,芯片首先焊接到一個金屬基板或陶瓷基板上。然后,通過覆蓋和密封,將芯片和引腳暴露在外面,形成一個完整的芯片封裝組件。最后,使用貼片機將封裝組件精確地焊接到電路板上。與COB技術相比,SMD技術具有更高的封裝密度和較低的成本。它也更適合小型和輕量化的應用,如智能手機、平板電腦、電視等。

                在尺寸方面,COB技術通常比SMD技術更大,因?yàn)樾酒苯颖┞对陔娐钒迳稀_@使得COB技術在一些空間受限的應用中不太適用。然而,由于COB技術減少了芯片與電路板之間的連接電阻和電感,因此COB封裝具有更好的性能和熱量分散能力。另一方面,SMD技術在封裝過程中需要考慮引腳的位置和連接,因此引腳數量和排列方式受到限制。這使得SMD技術更適用于低功率和小型封裝的應用。

                總的來說,COB技術和SMD技術在電子元器件封裝方面各有優勢。COB技術具有更好的散熱能力和高集成度,適用于高功率和高亮度的應用。而SMD技術則具有更高的封裝密度和較低的成本,適用于小型和輕量化的應用。選擇哪種封裝技術取決于具體的應用需求和設計限制。
