GGNMOS (Grounded Gate NMOS) 和 GCNMOS (Grounded Grid NMOS) 是兩種常見的 ESD (靜電放電) 防護電路設計。它們的主要目的是在輸入/輸出 (I/O) 端口提供一個放電路徑，以防止由于靜電放電而產生的過高電壓損壞電路。下面是對這兩種技術的對比分析：

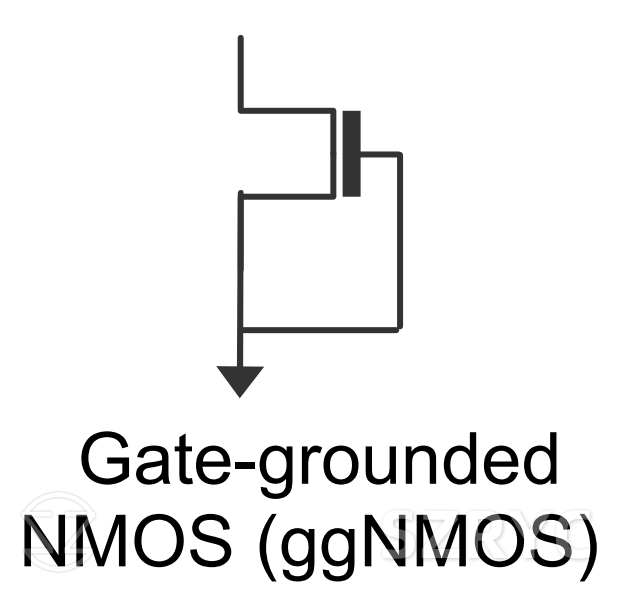

**GGNMOS**：

GGNMOS 是一種常用的 ESD 防護結構，其基本工作原理是，當輸入電壓超過一定的閾值時，NMOS 的柵極和源極之間會形成一個擊穿通道，將過高的電壓引導到地線，從而保護內部電路。

優點：
1. **設計簡單**：GGNMOS 結構相對簡單，易于設計和實現。
2. **防護效果好**：在大多數情況下，GGNMOS 能夠有效地防止 ESD 造成的損害。

劣勢：
1. **觸發電壓不穩定**：GGNMOS 的觸發電壓受到制程變化的影響較大，這可能會影響其在不同的工藝中的防護效果。
2. **靜態電流消耗**：在某些情況下，GGNMOS 可能會導致一定的靜態電流消耗。

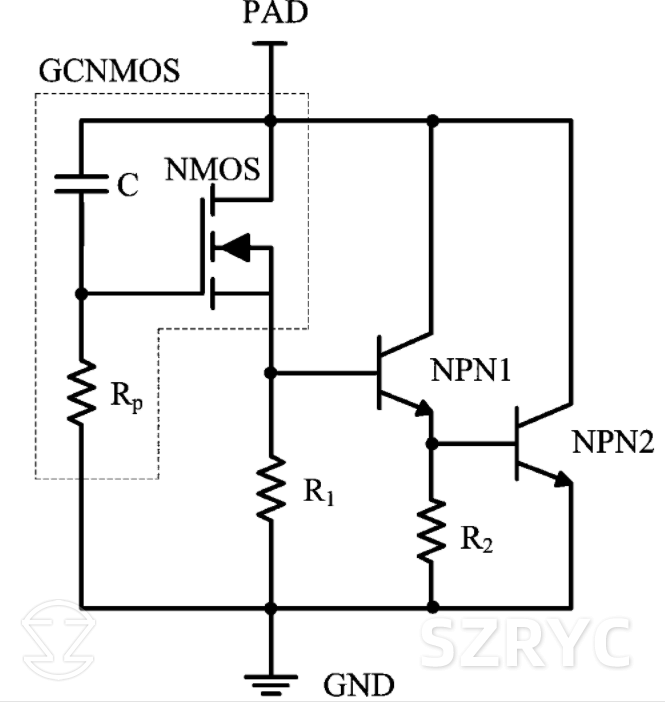

**GCNMOS**：

GCNMOS 是一種改進的 ESD 防護結構，其基本工作原理是，當輸入電壓超過一定的閾值時，NMOS 的柵極和漏極之間會形成一個擊穿通道，將過高的電壓引導到地線。

優點：
1. **觸發電壓穩定**：GCNMOS 的觸發電壓相對穩定，不易受到制程變化的影響。
2. **防護效果更好**：GCNMOS 的防護效果通常比 GGNMOS 更好，能夠承受更高的電流。

劣勢：
1. **設計復雜**：GCNMOS 結構相對復雜，設計和實現難度較大。
2. **面積較大**：由于其復雜的結構，GCNMOS 通常需要更大的硅片面積。

總的來說，GGNMOS 和 GCNMOS 都是有效的 ESD 防護設計，它們各有優勢和劣勢。選擇哪種設計主要取決于具體的應用需求和工藝條件。
