模塊電源

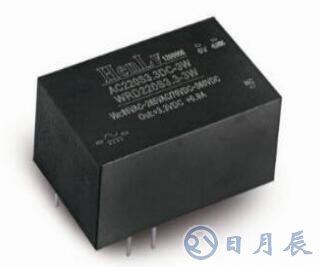

　　模塊電源是可以直接貼裝在印刷電路板上的電源供應器，可為專用集成電路（ASIC）、數字信號處理器（DSP）、微處理器、存儲器、現場可編程門陣列（FPGA）及其他數字或模擬負載提供供電。一般來說，這類模塊稱為負載點（POL）電源供應系統或使用點電源供應系統（PUPS）。由于模塊式結構的優點明顯，因此模塊電源廣泛用于交換設備、接入設備、移動通訊、微波通訊以及光傳輸、路由器等通信領域和汽車電子、航空航天等。

　　模塊電源作用

　　1、輸出電壓的調節

　　對有TRIM或ADJ（可調節）輸出引腳的模塊電源產品，可通過電阻或電位器對輸出電壓進行一定范圍內的調節，一般調節范圍為±10%。

　　對TRIM輸出引腳，將電位器的中心與TRIM相連，在所有+S、－S管腳的模塊中，其他兩端分別接+S、－S。沒有+S、－S時，將兩端分別接到相應主路的輸出正負極（+S接+Vin，－S接－Vin），然后調節電位器即可。電位器的阻值一般選用5～10kΩ比較合適。

　　對ADJ輸出引腳，分為輸入邊調節與輸出邊調節。輸出邊調節與TRIM引腳的調節方式一樣。輸入邊調節只能上調輸出電壓，此時將電位器的其中一端與中心相接，另一端接輸入端的地。

　　2、輸入保護電路

　　一般模塊電源產品都有內置濾波器，能滿足一般電源應用的要求。如果需要更高要求的電源系統，應增加輸入濾波網絡。可以采用LC或π型網絡，但應注意盡量選擇較小的電感和較大的電容。

　　為了防止輸入電源瞬態高壓損壞模塊電源，建議用戶在輸入端接瞬態吸收二極管并配合保險絲使用，以確保模塊在安全的輸入電壓范圍之內。為了降低共模噪聲，可以增加Y（Cy）電容，一般選擇幾nf高頻電容。R為保險絲，D1為保護二極管，D2為瞬態吸收二極管（P6KE系列）。

　　3、遙控開關電路

　　模塊電源的遙控開關操作，是通過REM端進行的。一般控制方式有兩種：

　　REM與－VIN（參考地）相連，遙控關斷，要求VREF〈0.4v。rem懸空或與+vin相連，模塊工作，要求vrem》1V。

　　REM與VIN相連，遙控關斷，要求VREM〈0.4v。rem與+vin相連，模塊工作，要求vrem》1V。REM懸空，遙控關斷，即所謂“懸空關斷”（－R）。

　　如果控制要與輸入端隔離，則可以使用光電耦合器作為傳遞控制信號。
