01GO功能

根據輸出電流自動切換到低消耗模式和高速模式的功能是Green Operation（GO）功能。

輸出電流較小時為低消耗模式，輸出電流較大時切換為高速模式，可以兼顧低消耗和高速響應。

大多數電器設備都有休眠和工作狀態。例如鼠標等，工作的時候只是一瞬間，大部分時間都是睡眠狀態。

對于待機時間長且僅在運行時需要高速響應的電器設備來說，這是最合適的功能。

在上圖的例子中，在休眠時作為低功耗模式（Power Save模式）將消耗電流控制在0.6μA，盡量控制電池消耗。當電器設備進入工作狀態且輸出電流超過3.5mA時，消耗電流增加到90μA，進入高速模式（High Speed模式），可以進行高速響應。

在低功耗模式（Power Save模式）和高速模式（High Speed模式）之間切換的電流值是設有滯后的，以避免在短周期內重復低功耗模式（Power Save模式）和高速模式（High Speed模式）。

比較一下實際搭載GO功能的產品和以往的低消耗穩壓器在負載瞬態響應特性上的差異。

負載電流為1mA時兩者都為相同0.6μA的低消耗電流。

當瞬態響應到50mA時，搭載GO功能的產品進入高速模式，負載瞬態電壓變動量可以抑制到低消耗品的1/10。

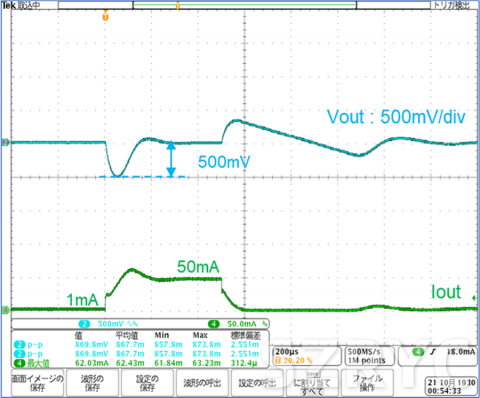

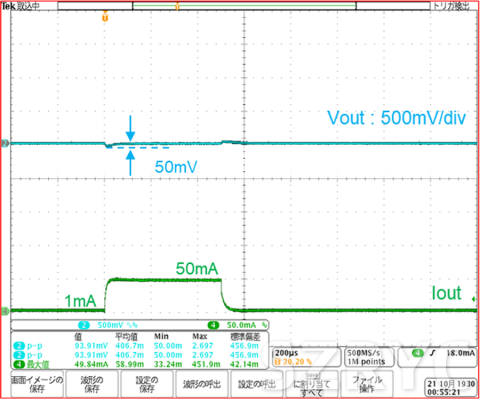

負載瞬態響應特性 (VIN=5.0V, VOUT=3.3V, CIN=CL=1μF)

附帶GO功能

電壓變動 : 50mV
消耗電流 : 0.6μA

低功耗類型

電壓變動 : 500mV
消耗電流 : 0.6μA

02關于電壓穩壓器的電流限制方式

本部分對電壓穩壓器的電流限制特性（VOUTvs?IOUT）的方式進行說明。

此外，開關電源（DC/DC或AC/DC）等也采用了同樣的電流限制功能。

電流限制的分類

電壓穩壓器內置的電流限制可分為4種主要類型。

A) 下垂型電流限制? 折返電流限制
B) 僅限折返電流限制
C) 下垂型電流制限? 下垂型電流制限
D) 折返電流限制?下垂型電流限制

例如，在「類型A」中，最初是下垂型電流限制工作，接著是折返電流限制工作，所以表現為「A）下垂型電流限制?折返電流限制」。

電流限制的經過和特點

A) 下垂型電流限制? 折返電流限制

以往的電壓穩壓器（XC6204、XC6219等）采用了類型A（下垂型?折返）。這是因?yàn)橥ㄟ^折返電流限制不能得到足夠的精度，所以增加了下垂型電流限制。

B) 僅限折返電流限制

之后，僅通過折返電流限制就可以高精度地控制電流限制值。

根據這個，采用了能檢測過電流的折返電流限制的類型B（僅限折返）的電壓穩壓器產品化了。

但是，在折返電流限制下，啟動前的輸出電壓稍微為負時，可能無法啟動輸出電壓。

這是因?yàn)樵谳敵鲭妷簽樨?fù)值的情況下，電壓穩壓器能夠供給的電流量為0mA，這意味著電路處于平衡狀態，輸出端沒有電流供應。

C) 下垂型電流限制?下垂型電流限制

在短路時采用下垂型電流限制的電壓穩壓器可以避免折返電流限制的啟動問題。這就是導入類型C（下垂型?下垂型）的電壓穩壓器（XC6223、XC6503等）的經過。

另外，下垂型電流限制對電流限制值的控制性很好。

在類型C的電壓穩壓器中，輸出電壓在1V以上時電流限制值一定，因此發熱量比類型A及B大，所以在電流限制期間會出現結溫升高的問題。

另外，結溫升高問題可通過內置熱關斷功能來解決。

D) 折返電流限制?下垂型電流限制

關于類型C（下垂型?下垂型）電流限制時結溫升高的問題，由于采用類型D（折返?下垂型）的電流限制，能使電流限制時的發熱量比類型C少。

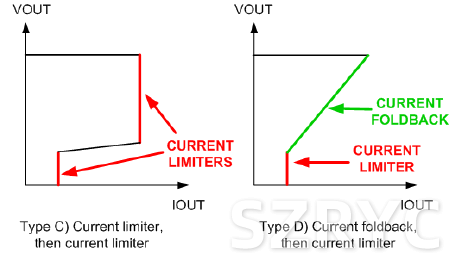

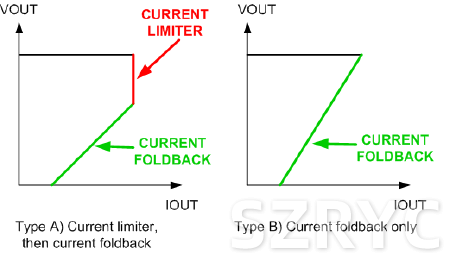

電壓穩壓器的電流限制類型一覽
