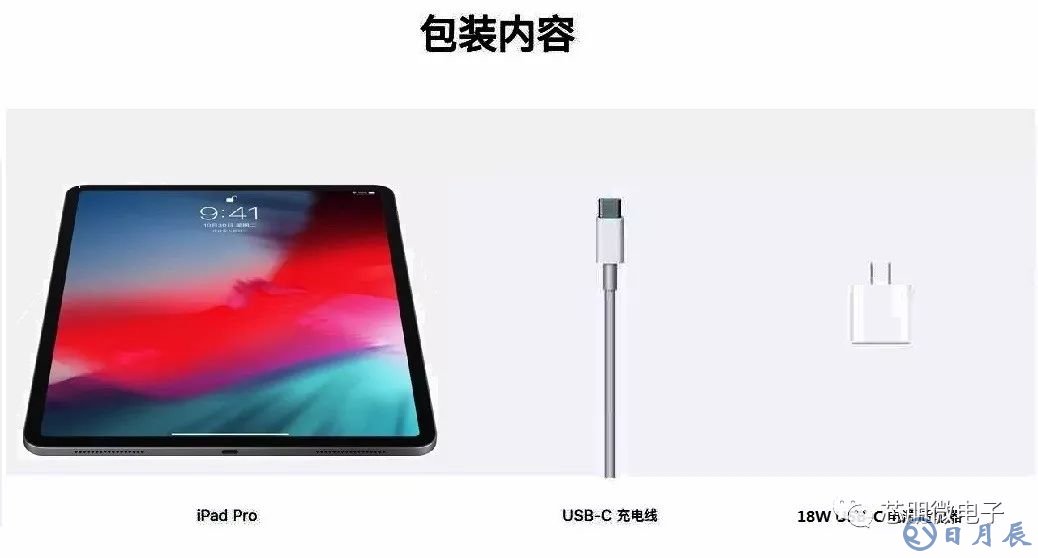

北京時間10月30日新iPad Pro如期發布，分為兩款不同尺寸的IPS視網膜屏：11英寸與12.9英寸，搭載了功能強悍的A12X處理器與M12協處理器，邊框上去掉了HOME鍵，無劉海全面屏中加入了Face ID。另外，棄用了Lightning接口與耳機孔，更換為USB-C接口，支持4K視頻輸出、支持USB PD快速充電，可以反向輸出給其他設備供電（如給iPhone充電）。配件方面，標配了18W USB PD充電器與USB-C to USB-C數據線。

為大家分享基于PN8161+PN8307H的18W PD快充電源應用方案。

方案亮點

節省10顆以上外圍：

無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；

滿足CoC V5 Tier 2：

專利高壓?jiǎn)?dòng)，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；

EMC性能卓越：

抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；

3.3~12V寬輸出電壓范圍：

PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；

協議芯片任意搭：

SSR架構，方案易滿足PD3.0/QuickCharge 4+。

封裝及腳位配置圖

PN8161內部集成了準諧振工作的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。

PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。

PN8161

PN8307H

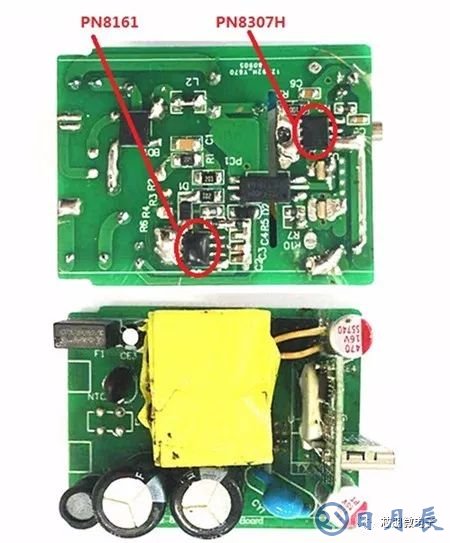

Demo實物圖

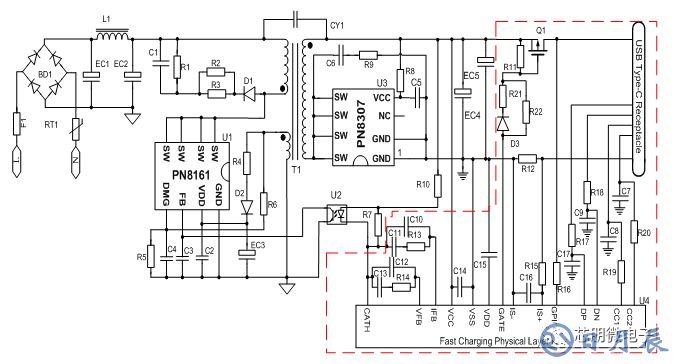

方案典型應用圖

方案特性

輸入電壓：90~265Vac

輸出功率：18W

輸出規格：12V1.5A；9V2A；5V3A

平均效率：滿足CoC V5-2，4個點裕量

PCBA尺寸：48.0mm*36.0mm*14mm

擁有市電Brown in/out、輸出過壓保護、精準過溫保護、逐周期過流保護、次級整流管短路保護等

測試數據

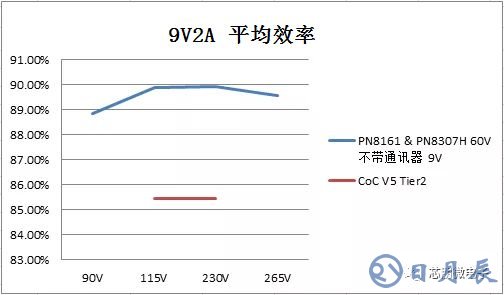

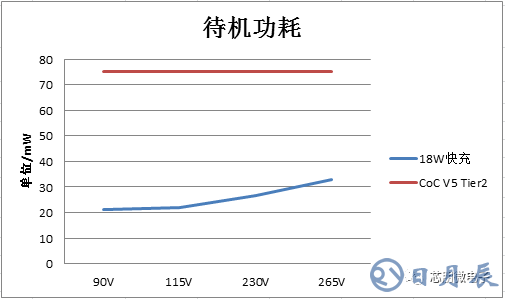

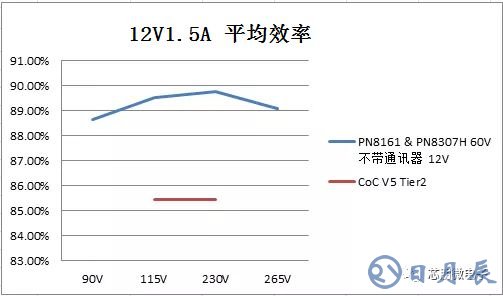

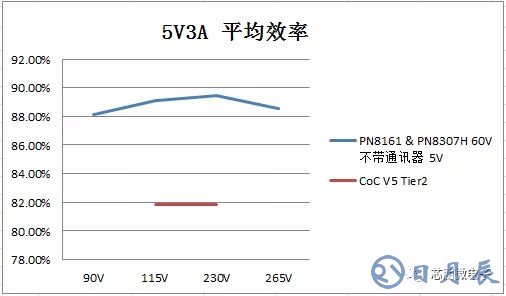

1.能效測試

測試條件：測試點為PCB端

2.溫升測試

測試條件：45℃環溫,無風，帶殼,空氣自然對流,輸出為5.9V3A

（溫度數據：CH1 PN8161；CH2  PN8307H；CH3 磁芯；CH4 初級漆包線；CH5 三層絕緣線；CH6 外殼）

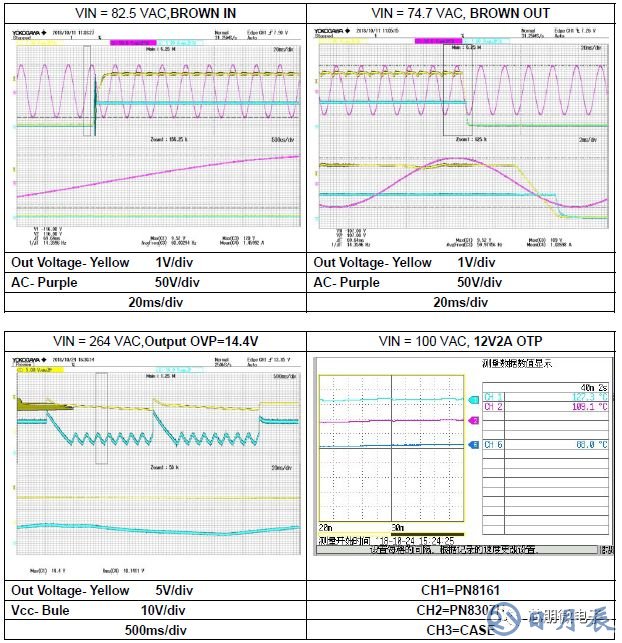

3.保護功能

EMC 測試

EMI傳導、輻射滿足EN55022 Class B標準要求，裕量均大于6dB

ESD滿足IEC61000-4-2，8kV/15kV等級要求

EFT滿足IEC 61000-4-4: 2004，4kV等級要求

Surge滿足IEC 61000-4-5:2005，1kV等級要求

交流絕緣滿足3.75kV要求
