MAX4397概述

MAX4397是一款雙SCART開關陣列，為MPEG編碼器與兩路外部SCART連接器之間提供音頻/視頻信號選擇，供應歐洲市場。MAX4397可以用于實現低成本、簡單的視頻/音頻信號選擇，從而降低整個產品的成本。

硬件概述

應用電路采用MAX4397EVKIT和MAXQ2000-KIT

MAX4397評估板包括MAX4397、所需的無源器件以及經過驗證的PCB布線。圖1是MAX4397測試板的結構圖。

MAXQ2000并沒有放在MAX4397的評估板上。MAXQ2000置于MAXQ2000的評估板，并通過SCL、SDA和GND三個引腳與MAX4397評估板相連，構成整個系統。另外，+5V電壓必需加在MAX4397評估板的VDIG (J3-1)端。

MAXQ2000的評估板包括完整的軟件、硬件、例程和使用MAXQ2000進行設計的有關資料。MAXQ2000-KIT的數據資料可以從Maxim網站下載。MAXQ2000評估套件包含三個按鈕開關，分別實現兩路音頻/視頻選擇(SW5和SW4)和復位(SW2)。

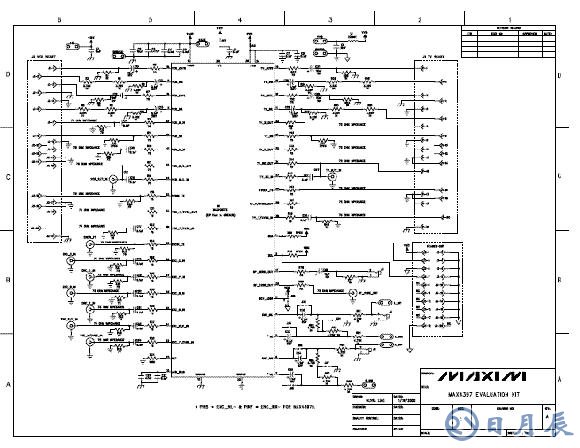

圖1. MAX4397評估板的結構圖

音頻和視頻部分的地線連接

實際應用中最好將音頻部分的地線和視頻部分的地線隔離開。如圖2所示，通過將頂層板下端的引腳GNDAUD和GNDVID相連，連接音頻地和視頻地。數字地與音頻地、視頻地應采用星型連接。如圖3所示，如果用J3將MAXQ2000評估板的I2C接口和MAX4397評估板相連，數字地即可連接在正確的位置。

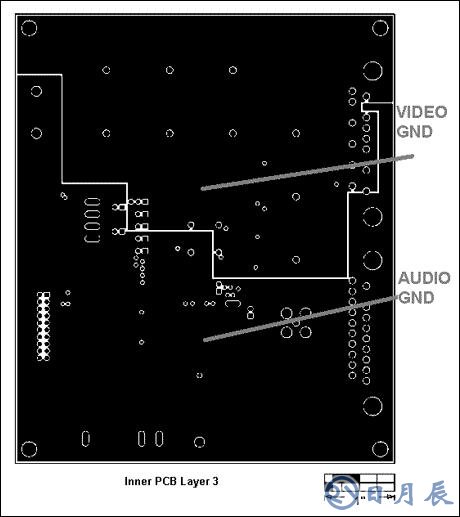

圖2. 分離的音頻地和視頻地

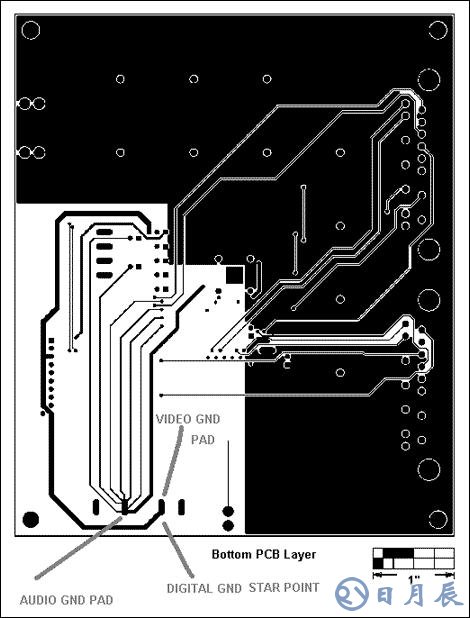

圖3. 星型連接的數字地

固件說明

程序清單1給出了MAXQ2000與MAX4397通信的匯編程序，利用MAXQ2000的GPIO口模擬I2C傳輸協議實現上述通信。MAXQ2000的16MHz系統時鐘使I2C模擬接口速率達到400KHz。固件的缺省I2C時鐘速率是100kHz。表1給出了MAX4397上電后初始化的I2C命令。

當MAX4397完成初始化之后，程序會等待用戶按下MAXQ2000評估板三個按鈕中的一個。按下SW5，將第一路TV_Y/CVBS_IN視頻信號連接到TV_Y/CVBS_OUT，第一路TV_IN_音頻信號連接到TV_OUT_。表2給出了按下SW5后的I2C命令。按下SW4，將第二路VCR_Y/CVBS_IN視頻信號連接到TV_Y/CVBS_OUT，將第二路VCR_IN_音頻信號連接到TV_OUT_。 表3給出了按下SW4后I2C的命令。按下SW2，固件被復位至上電復位狀態。

下載: 程序清單1

程序清單1. 是利用位仿真I2C協議實現MAX4397與MAXQ2000通訊的匯編程序。

下載: 源代碼

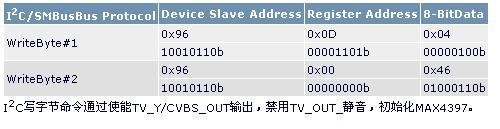

表1. 用于初始化MAX4397的I2C寫字節命

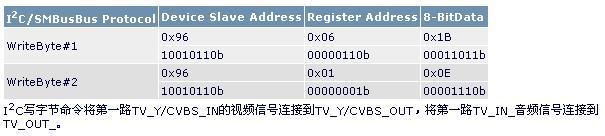

表2. 用于切換視頻和音頻信號源1的I2C寫字節命

點擊看原圖

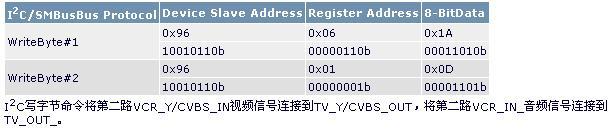

表3. 用于切換視頻和音頻信號源2的I2C寫字節命
