YNH-58C 核心板

版本 V1.0

一、?產品簡介

YNH-58C 核心板采用?Rockchip?RK3588 新一代旗艦級八核 64 位處理器，最大可配 32GB 大內存，支持 8K?視頻編解碼；擁有豐富的接口，支持多硬盤、千兆網、WiFi6、5G/4G?擴展和多種視頻輸入輸出；支持多種操作系統；可適用于?ARM?PC、邊緣計算、云服務器、智能?NVR?等領域。

RK3588 是 Rockchip 全新一代旗艦 AloT?芯片，采用了 8nm LP 制程；搭載八核 64 位?CPU，主頻高達 2.4GHz；集成 ARM Mali-G610 MP4 四核?GPU，內置?AI?加速器 NPU，可提供 6Tops 算力，支持主流的深度學習框架，性能強勁的 RK3588 可為各類 AI 應用場景帶來更優化的性能表現。

支持 8K@60fps H.265/VP9 視頻解碼和 8K@30fps H.265/H.264 視頻編碼，支持同編同解，最高可實現 32 路 1080P@30fps 解碼 和 16 路 1080P@30fps 編碼；強大的視頻編解碼能力可讓畫面 8K 高清呈現，畫質更細膩。

擁有?HDMI?2.1/eDP1.3/MIPI-DSI/DP1.4/BT.1120 多路視頻輸出和 HDMI RX2.0/MIPI-CSI/DVP 視頻輸入接口，支持多路 8K 視頻輸出和 4K 視頻輸入，最高可以實現七屏異顯；集成 48MP ISP withHDR&3DNR，支持雙 MIPI-CSI 攝像頭輸入。

最高可配 32GB 超大運行內存，超越了以往內存的容量限制，響應速度更快，可滿足對內存要求高、存儲容量大的產品應用需求。集成了PCle3.0/GMAC/SDIO3.0/USB3.0，可擴展多路千兆以太網、WiFi6/藍牙、5G/4G LTE，讓網絡通訊擁有更高的速率。可同時支持擴展多個 PCle3.0/SATA3.0 的 SSD/HDD 大容量存儲設備，讓設備輕松拓展至 TB 級的超大容量。

核心板采用了 4 個 100P?連接器，與底板組合可構成完整的高性能 ITX 行業主板，擴展接口更豐富，可直接應用到各種智能產品中，加速產品落地。

擁有 PCIE3.0、SATA3.0、12S、12C、CAN、UART、SPDIF、SDIO3.0、MIPI-CSI、MIPI-DSI、USB3.0、USB2.0、SPI、GPIO 等擴展接口。

支持?Android?12.0、Ubuntu 桌面版和 Server 版、Debian11、Buildroot；支持 RTLinux?內核，實時性能優秀；支持麒麟、統信等國產操作系統；并可支持 UEFI 啟動；為產品研發提供安全穩定的系統環境。

廣泛適用于邊緣計算、云服務器、ARM PC、智能 NVR、智能座艙、智慧大屏、AR/VR、高端平板、多目攝像頭、智能汽車等場景中。

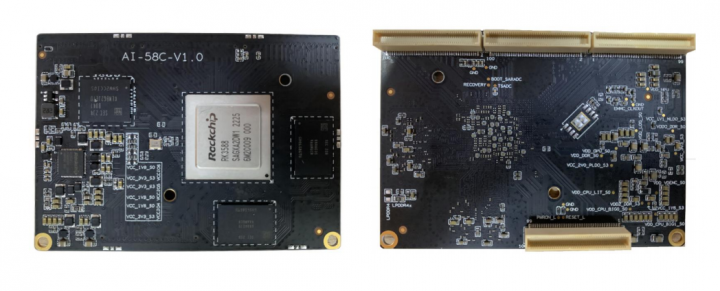

RK3588核心板YNH-58C

二、 產品優勢

1、CPU 搭載 4 個 Cortex-A76 和 4 個 Cortex-A55 及獨立的 NEON 協處理器，主頻高達 2.4GHz，NPU

算力高達 6Tops。

2、可通過雙網口訪問和傳輸內外網的數據，提高網絡傳輸效率。

3、支持豐富的?RAM/ROM?類型，支持?DDR3 及 DDR4/4X 的全鏈路 ECC，支持 SPI NOR/SPI Nand

/eMMC，SPI Flash+eMMC 雙 ROM 共存設計，滿足差異化的雙系統設計需求。

4、支持豐富接口擴展，支持三屏異顯，多種視頻輸入輸出接口，輸出接口支持自帶點屏；輸入接口可外接攝像頭或用于擴展多路攝像頭的輸入能力，支持 2 路 RGMII 接口，PCIE2.1，PCIE3.0，最多 3 路SATA3.0，2 路 USB2.0，2 路 USB3.0 等。

5、具備優秀的能耗控制技術，發熱更小，環境適應性強。

6、性價比高，成本低，適合中小規模用戶使用。

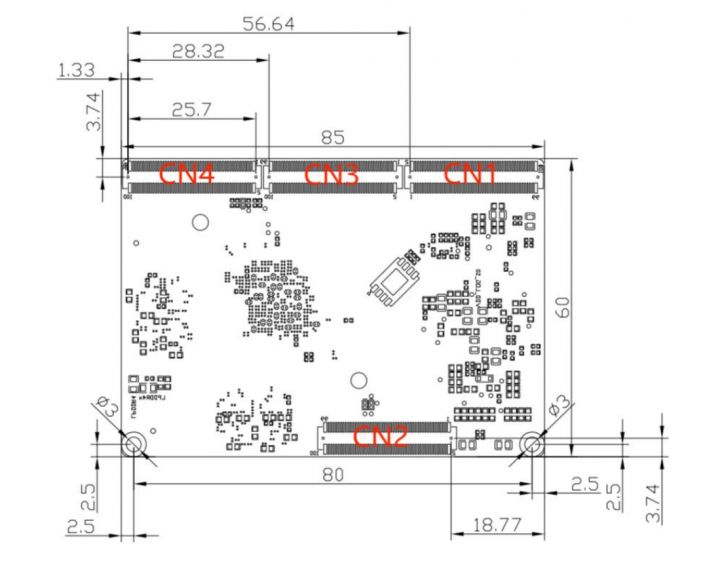

三、 產品尺寸

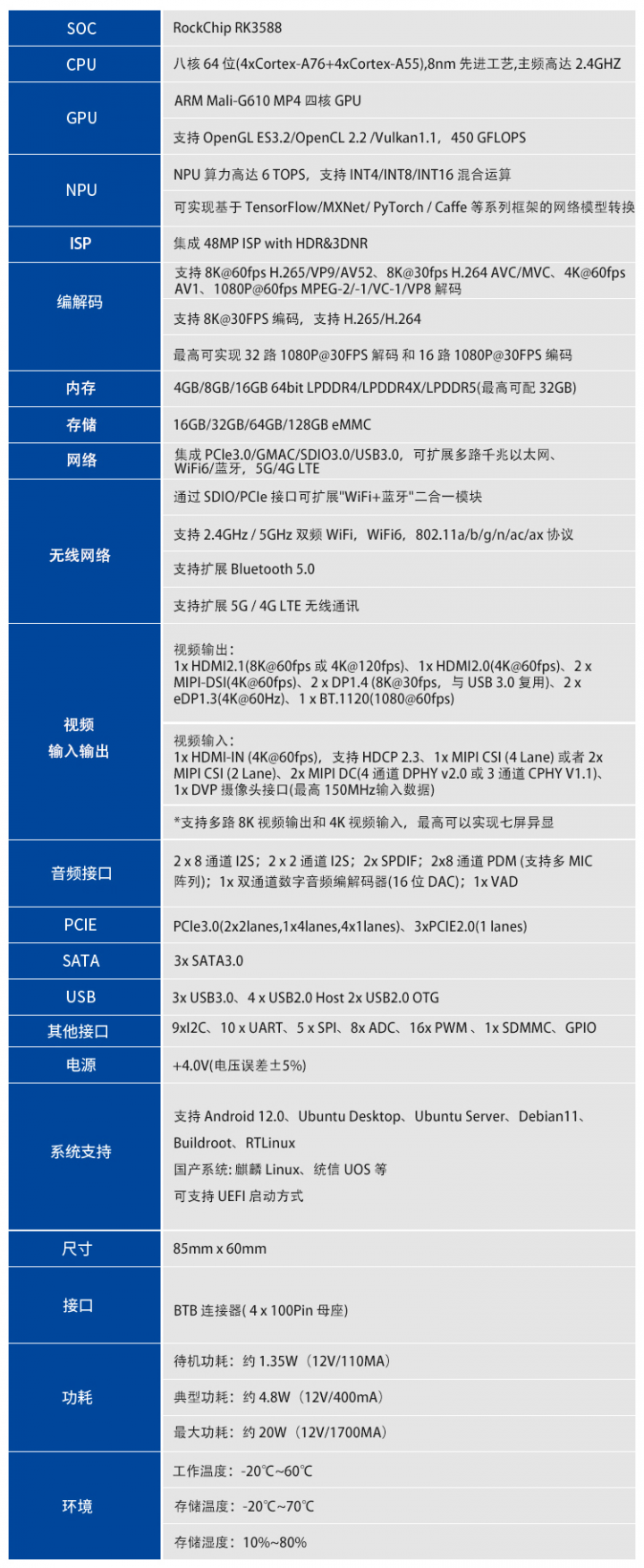

四、 規格參數
