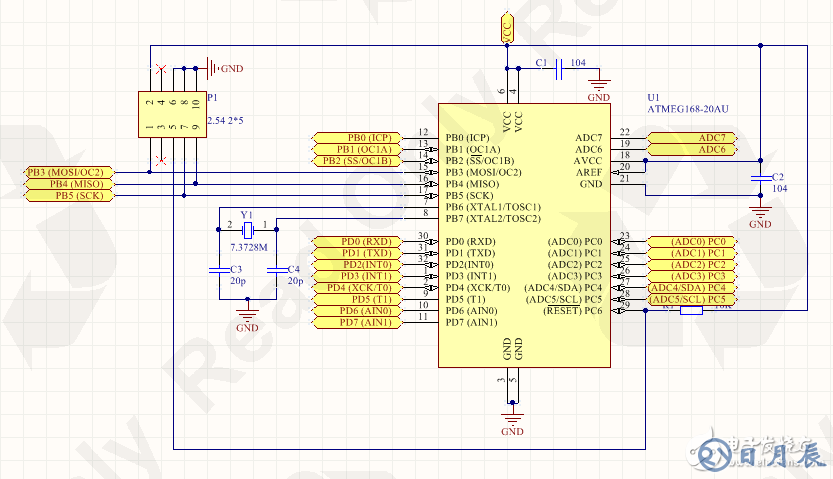

本文以Atmega168PA+PROGISP為例說明Atmega48-88-168熔絲位的設置方法，參考設計電路圖如下圖所示，外接7.3728M無源晶振。

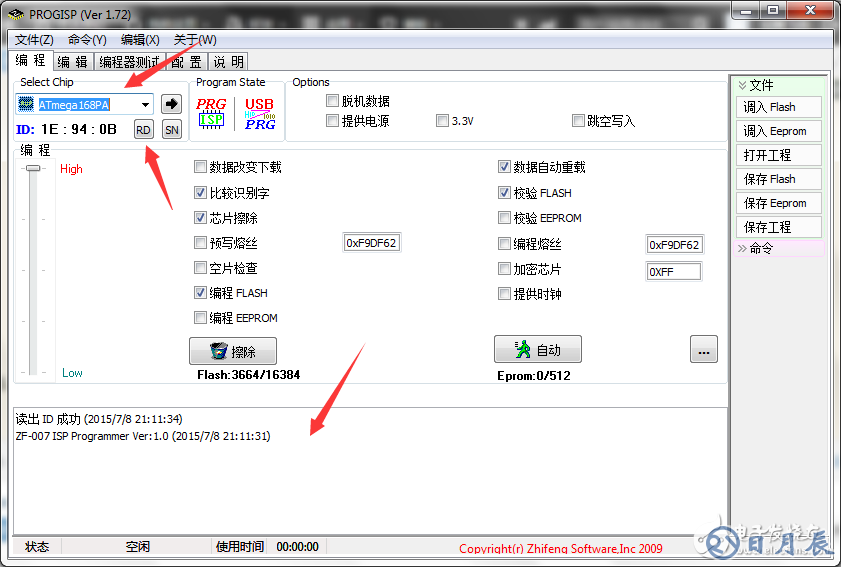

　　1、啟動PROGISP軟件，正確連接下載器和目標板，選擇Atmega168PA，點擊“RD”按鈕，一切正常的話，應在提示欄中看到正確提示。

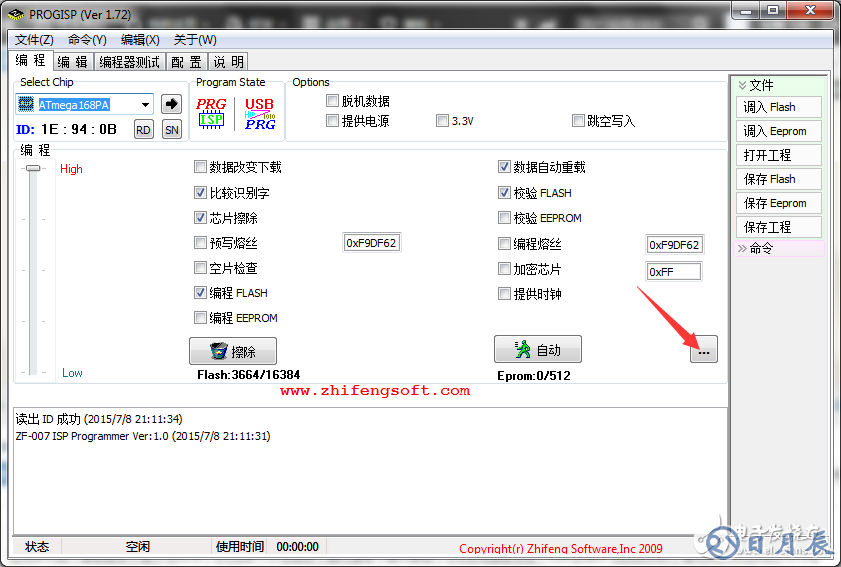

　　2、 點擊“。。。”按鈕，打開“Fuse&Lock”對話框，選擇“向?qū)Х绞?rdquo;。

　　3、勾選如下選項：

　　解釋如下：

　　a、Boot Flash區（啟動區） 占1024字，其起始位置位$1C00；

　　b、使能SPI下載方式，就是我們現在使用的下載方式；

　　c、使能看門狗；

　　d、使用外部晶振，其頻率在3.0-8.0MHz之間，上面的原理圖標明我們現在使用的晶振為7.3728MHz;

　　e、不鎖定Memory；

　　f、不保護應用程序段；

　　g、不保護Boot Loader段。

　　4、設置正確后，其熔絲位的具體值，如下圖所示：

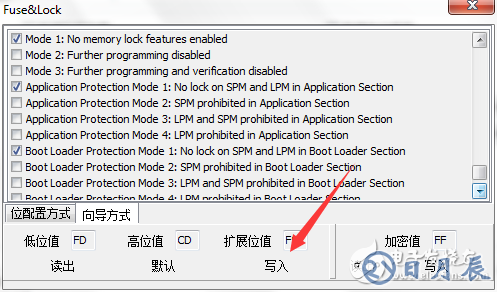

　　5、確認無誤，點擊“寫入”按鈕。

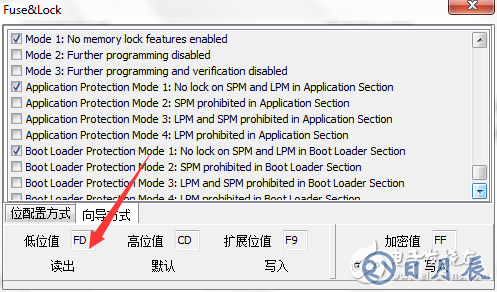

　　6、點擊“讀出按鈕”，應能正確讀出熔絲位數值。

　　另注：Atmega48單片機沒有Boot Loader。
