本文主要是關于LM1117-3.3的相關介紹，并著重對LM1117-3.3輸出電流計算方式進行了詳盡的闡述。

　　LM1117-3.3

　　極限參數

　　參

　　輸入工作電壓引腳溫度 （焊接5秒）功耗

　　ESD數

　　符號VINTLeadJTSTGPDESD

　　范圍20260150-65 ~ +150內部限制 （注1）

　　2000

　　單位V°C°C°CmWV

　　注1TJ （max），結對空熱阻θJA和環境溫度Tamb的函數。最大允許

　　PD （max） = （TJ （max） - Tamb）/θJA，超過最大允許功耗會導致芯片溫度過高，調整器因此會進入到過熱切斷狀態。不同封裝類型的結對空熱阻θJA是不同的，由封裝技術決定。

　　推薦工作條件

　　參

　　輸入電壓工作結溫范圍

　　數

　　符號VINTJ

　　范圍15-40 ~ +125

　　單位V°C

　　X1117

　　電氣特性（除非特別指定，否則黑色字體所示的參數，Tamb=25°C，正常工作結溫范圍 -40°C ~125°C。）

　　參基準電壓

　　數

　　符號

　　測試條件

　　最小值典型值最大值單位1.238

　　1.250

　　1.2621.2701.2241.2481.5151.530

　　1.8181.836

　　X1117-ADJ，

　　VREF IOUT=10mA， VIN-VOUT=2V， TJ=25°C

　　V

　　10mA≤IOUT≤1A， 1.4V≤VIN-VOUT≤10V1.2251.250

　　X1117-1.2，

　　IOUT=10mΑ， VIN=3.2V ，TJ=25°C

　　1.176

　　1.21.21.8001.800

　　V

　　10mA≤IOUT≤1A， 3.0V≤VIN≤10V1.152

　　X1117-1.5，

　　IOUT=10mΑ， VIN=3.5V ，T°C10mA≤IOUT≤1A， 3.0V≤VIN1.-牛寶寶日記本-4851.470

　　1.7821.764

　　V

　　X1117-1.8，

　　IOUT=10mA， VJ=°C ，

　　輸出電壓

　　VOUT

　　0≤IOUT≤≤≤10V

　　V

　　X1117-2.5，

　　IJ°C ，0≤IOUT1A， 3.9V≤VIN ≤10V

　　2.475

　　2.500

　　2.5252.5503.3333.3655.055.10

　　%7 121.201.251.3010

　　mAdB

　　12051.5

　　μAμA°CAVmVmVVVV

　　2.4502.5003.2673.2354.9504.900

　　3.3003.3005.0005.0000.3

　　≤VIN≤ 12V，

　　=Fixed/Adj， IOUT=10mA10mA≤IOUT≤ 1A，VOUT=Fixed/AdjIOUT=100mAIOUT=500mAIOUT=1A4.25V≤VIN≤ 6.5V

　　fRIPPLE=120Hz， （VIN-VOUT）=3V，VRIPPLE=1VPP

　　0≤ IOUT≤1A， 1.4V ≤VIN-VOUT≤10V

　　60

　　361.001.051.10575600.2150

　　1.2

　　1.4

　　IIN=5V，TJ=25°C ，0≤IOUT≤≤VIN≤10V

　　-5.0，

　　OUTIN=7V， TJ=25°C ，0≤ IOUT≤≤VIN≤12V

　　LM1117-3.3的輸出電流計算方式分析

　　理論上只要你的輸出負載電流小于或等于600mA都可以，根據負載大小來決定電流，可在輸出回路串接電流表來監測輸出電流

　　LM1117-3.3的輸出電流測試方法

　　一。基本術語和定義 

　　1.輸出電流 

　　供給負載工作的電流。 2.內部熱過載保護 

　　當某種原因（過載或環境溫升）使芯片溫度上升到某一極限值時，通過內部調整電路減少調整管的基極電流，使輸出電流下降，從而達到熱過載保護的目的。 

　　3.內部短路電流限制 

　　在環境溫度為25℃且輸出短路時，允許輸入的最大直流電壓，在此條件下，穩壓塊內部保護電路可以保障其不會因輸出短路而損壞。 

　　4.電壓調整率 

　　   電壓調整率是指當輸出電流（負載）和環境溫度保持不變時，由于輸入電壓的變化所引起的輸出電壓的相對變化量。 電壓調整率有時也用在某一輸入電壓變化范圍內的輸出電壓變化量表示。該參數表征了穩壓塊在輸入電壓變化時穩定輸出電壓的能力。 

　　5.電流調整率 

　　   電流調整率是指當輸入電壓和環境溫度保持不變時，由于輸出電流的變化所引起的輸出電壓的相對變化量。電流調整率有時也用負載電流變化時輸出電壓變化量表示，可用下式表示：

　　6.紋波抑制比 

　　紋波抑制比是指當輸入和輸出條件保持不變時，輸入的紋波電壓峰～峰值與輸出的紋波電壓峰～峰值之比。該參數表示穩壓塊對輸入端所引入的紋波電壓的抑制能力。 二。測試標準 

　　1.基本參數： 

　　a）輸入電壓：4.75V≤Vin≤10V  b）輸出電流：0≤Iout≤800mA c）輸出電壓：3.3V d）壓降：1.2V 

　　e）電壓調整率：0.2% （Max） f）電流調整率：0.4% （Max）  

　　2．工作溫度和存儲溫度： 

　　a）工作環境溫度范圍：0℃～125℃。 

　　b）存儲溫度范圍至少應滿足：-55℃～150℃。

　　三。電特性測試方法 

　　1.將LM1117-3.3輸入端接入5V恒壓源，在輸出端接一負載，使得輸出電流值為10mA，觀察輸出電壓值的大小應為：3.267V≤Vout≤3.333V

　　2. 調節LM1117-3.3輸入端電壓，使得4.75V≤Vin≤10V，0≤Iout≤800mA，觀察輸出電壓值的大小應為：3.235V≤Vout≤3.365V 

　　3.調節LM1117-3.3輸入端電壓，使得4.75V≤Vin≤10V，Iout = 0mA，觀察輸出電壓的變化量?Vout應為1～6mV。 

　　4. 將LM1117-3.3輸入端接入4.75V恒壓源，調節輸出端電流，使得0≤Iout≤800mA，觀察輸出電壓的變化量?Vout應為1～10mV。 

　　5. 將LM1117-3.3輸入端電壓調至10V，在輸出端接入目標設備，然后逐漸把輸入電壓往下降，到4.5V左右的時候，若目標設備還可以正常工作，則說明該LM1117-3.3良好。 

　　6. 調節LM1117-3.3輸入端電壓，使得4.75V≤Vin≤10V，空載狀態觀察靜態電流，典型值為5mA，最大不超過10mA。 

　　7.將LM1117輸入端電壓調至5V，設置Iout=100mA，用數字示波器測試測試輸入電壓紋波的峰峰值，以及輸出電壓紋波的峰峰值，計算這兩個峰峰值之比值即是紋波抑制比，要求達到60dB，最大不超過75 dB。

　　四。強度測試方法 

　　1117焊接在實驗線路板上，在5N的推力下不破損，不斷裂；在90mm的長度上彎曲1mm，本體不斷裂、不破損，性能正常。 五。溫度測試方法 

　　    1.高溫試驗 

　　在150℃±5℃環境下放置1000h，取出在常溫下至少恢復2h，外觀無異常；測試其性能應符合電特性測試的要求。     2.低溫試驗 

　　在－55℃±5℃環境下放置240h，取出在常溫下至少恢復2h，外觀無異常；測試其性能應符合電特性測試的要求。     3.濕熱試驗 

　　在85℃±2℃、85%±5%RH環境下放置240h，取出在常溫下至少恢復2h，外觀無異常；測試其性能應符合電特性測試的要求。     4.溫度沖擊 

　　在－40℃±2℃、85℃±2℃溫度條件下各保持30min，循環5次；取出在常溫下至少恢復2h，外觀無異常，測試其性能參數應符合電特性測試的要求。     5.電耐久性 

　　在穩壓塊表面溫度為80℃±5℃的條件下，穩壓塊連續工作1000小時，試驗后外觀無破損，測試其性能應符合5.5.1的要求。 

　　注：試驗時穩壓塊的輸入電壓、輸出電流應在測試標準的范圍內。     6.耐焊接熱 

　　 槽溫：260℃±3℃，可連續浸錫10s；耐熱沖擊：至少可焊接3次 （260℃，每次焊接4s，待元器件溫度達到室溫后再進行下次焊接）。試驗要求元器件本體完全浸入熔錫內。 

　　 試驗后，在常溫下恢復最少1h，外觀無異常，測試其性能應符合5.5.1的要求。     7.可焊性 

　　有鉛物料槽溫：235℃±5℃；無鉛物料焊槽溫：260℃±5℃，要求元器件本體完全浸入熔錫內，浸入時間：3s±0.5s，焊料須自由流動并與引線潤濕良好。

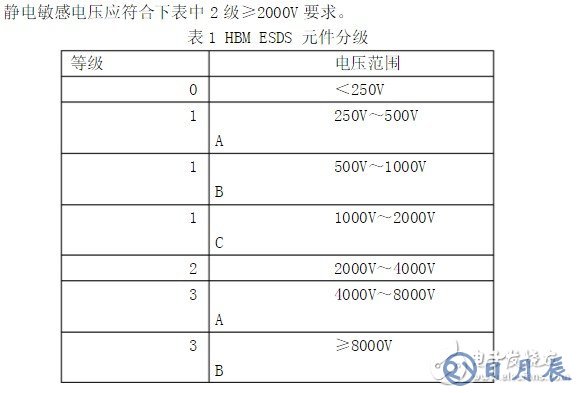

　　六。靜電測試方法
