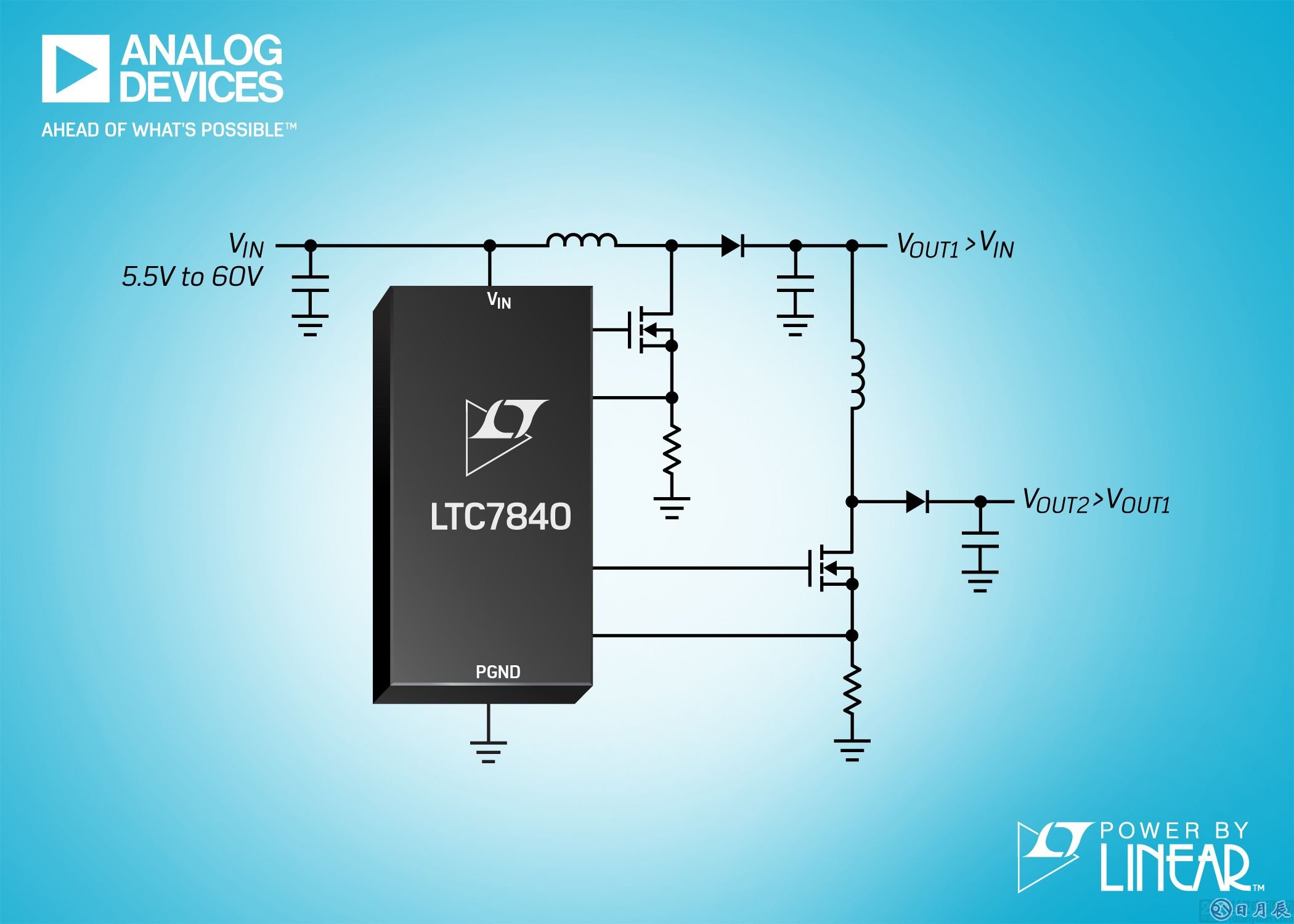

中國北京 – 2018 年 9 月 26 日 – Analog Devices, Inc (ADI) 宣布推出 Power by Linear™ LTC7840，這是一款兩相異步升壓控制器，可驅動兩級外部 N 溝道功率 MOSFET 。該器件可以配置為單路或雙路輸出升壓穩壓器，或者如需提供較高的電壓，則第一個通道的輸出可以饋入第二個通道的輸入，從而產生一個超過幾百伏的輸出電壓。LTC7840 的一種典型應用是利用第一個通道將 12V 輸入電壓提升到 48V，第二個通道將 48V 升壓至 240V 并提供高達 700mA 的輸出電流，因而使其非常適合汽車、工業和醫療應用。







· 查看 LTC7840 產品頁面、下載數據手冊、申請樣片和訂購評估板：www.analog.com/cn/LTC7840



LTC7840 在 5.5V 至 60V 的輸入電壓范圍內工作，并根據外部組件的選擇來調節輸出電壓。可對多達 4 個功率級采用異相時鐘，以最大限度降低輸入和輸出濾波要求。外部 MOSFET 以一個固定的頻率 (設置范圍為 50kH 至 425kHz) 執行開關操作，并可同步至一個外部時鐘。LTC7840 的每個通道還可以配置為 SEPIC 或反激式拓?fù)洌瑥亩蛊鋼碛懈叨褥`活性。其他特點包括可調最大占空比、可調最短導通時間，以及峰值電流模式控制下的過載和過壓保護。



LTC7840 有現貨供應，可提供兩種耐熱性能增強型 28 引腳封裝：扁平 4mm x 5mm QFN 和 TSSOP 封裝。E 和 I 級器件規格在 –40°C 至 125°C 的工作結溫范圍，而 H 級器件的工作溫度范圍為 –40°C 至 150°C。如需更多信息，請登錄 www.analog.com/cn/LTC7840。



特性概要：LTC7840

· 寬 VIN 范圍：5.5V 至 60V

· 單路或雙路輸出兩相操作

· 用于滿足高 VOUT 應用的多相級聯

· 可調最大占空比

· 可調最短導通時間

· 通過打嗝模式實現過流保護

· 輸出過壓保護

· 可設置和可鎖相工作頻率：50kHz 至 425kHz

· 可調電流限制

· 用于柵極驅動器的內部 10V LDO 穩壓器

· 兩個 RUN 引腳和雙通道電源良好監視器

· 異步拓?fù)?nbsp;/ VOUT 僅受限于外部組件的選擇

· 適合于升壓、SEPIC 和反激式的靈活拓?fù)?br style="word-wrap: break-word;" />
