在電子電路系統設計中EMC對于很多新手來說都快成為“玄學”了，主要原因是說起來簡單，處理起來難。 簡單說起來就是內外部干擾，處理起來難常常就是一團亂麻找不到問題點。無論是普通電路系統還是高速電路系統，我們對于EMC的處理都很有必要，那么今天來分享一篇文章學習幾個要點，實際上遵循這幾個原則，可以大大減小EMC出現問題的概率。

　　一、電源系統處理：

　　一個原則：要有源和阻抗的概念，源需要最大限度達到IC然后由地最快返回。

　　這是PDN系統的設計劃分。

　　開關電源的設計要點就在于開關電流回路的處理，回路要小！

　　對于覆銅處理：避免RF部分通過耦合干擾數字GND噪聲數字電路異常，注意輻射區的耦合干擾問題。

　　避免形成大的源環路，進行Plane層的橋接。

　　Plane層的覆銅注意在邊緣留間隙，減小邊緣效應的影響。

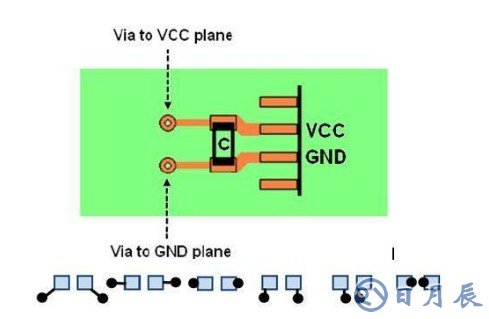

　　去耦電容就近放置，減小寄生電感，避免去耦失效。

　　注意交流路徑和直流路徑的區別在于耦合。

　　關于信號地和支架的接地處理，接地的目的是提供干擾的泄放路徑，環路開口的目的是避免形成大環路天線，造成EMI干擾。

　　二、信號的考慮

　　高速信號的頻譜如上圖，我們的目的是把所有的能量都傳輸?shù)浇邮斩恕?/p>

　　傳輸線的阻抗等效：

　　微帶線的模型：

　　差分信號的耦合模型：

　　傳輸線的阻抗：

　　幾種端接匹配：

　　三、布局

　　連線：

　　連線的原則就是本著最短距離和最小阻抗以減小過程干擾。

　　眼圖形成的原因是一系列數字信號的疊加效果，反應的是傳輸信號質量。

　　簡單的3W原則。

　　晶振的布線特殊注意：

　　四、ESD問題

　　ESD問題非常常見，是造成芯片損壞的重要原因，尤其是在生產過程中，TVS是最佳防護器件。
